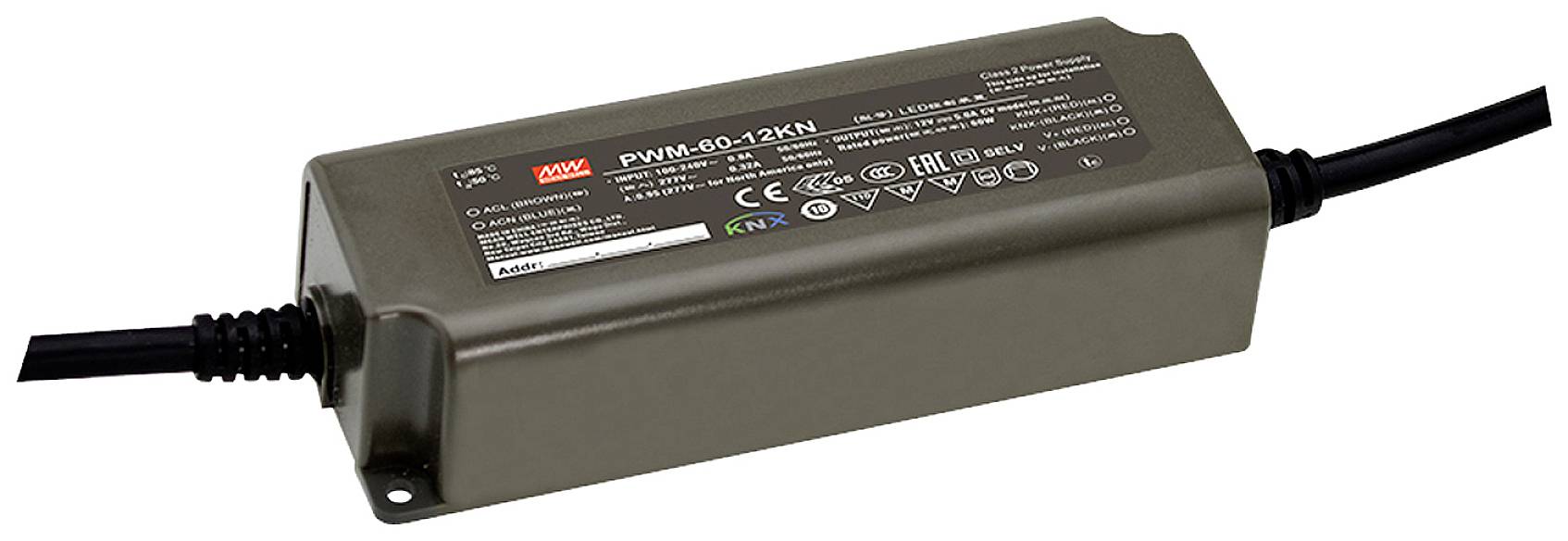

MEAN WELL PWM-60-12KN LED driver konštantné napätie 60 W 5 A 12 V/DC stmievateľný, montáž na nehorľavom povrchu, schvále
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
7 Ks
Počet
Celkom (79,99 € / kus)
79,99 €
s DPH
Už len 7 Ks skladom!
Hlavné benefity
PWM-60-12KN
- konštantné napätie
- 12 V/DC
- 5 A
Technické parametre
- Kategória výrobku
LED driver
- Prevedenie
konštantné napätie
- Rozmer.
(d x š x v) 150 x 53 x 35 mm
- Farba
antracit / čierna
- Výstupné napätie (max.)
12 V/DC
- Kontrolná značka
MM · SELV · CB · ENEC · CCC
- Výstupný prúd (max.)
5 A
- Výstupný prúd (max.) - zaokrúhlený
5 A
- Prevádzkové napätie
230 V/AC
115 V/AC
- Trieda bezpečnosti
II (pripravený)
- Vlastnosti LED ovládače
stmievateľný
montáž na nehorľavom povrchu
schválenie nábytku
outdoorový
PFC spínacie obvod
ochrana proti prepätiu
prepätia
- Pripojenie
kábel, otvorené konce
- Výkon (max.)
60 W
- Počet výstupov
1 x
- Počet vstupov
1 x
- Vstupné napätie (max.)
305 V/AC
431 V/DC
- Vstupné napätie (min.)
90 V/AC
127 V/DC
- Hmotnosť
450 g
- Rozsah výkonu
60 W (max)
- Šírka
53 mm
- V
35 mm
- Dĺžka
150 mm
- Max. teplota
+85 °C
- Min. teplota
-35 °C
Na stiahnutie
Datasheet
Datasheet 2354678 MEAN WELL PWM-60-12KN LED driver konštantné napätie 60 W 5 A 12 V/DC stmievateľný, montáž na nehorľavom povrchu, schvále
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2354678 MEAN WELL PWM-60-12KN LED driver konštantné napätie 60 W 5 A 12 V/DC stmievateľný, montáž na nehorľavom povrchu, schvále
Záručné podmienky
Záručné podmienky 2354678 MEAN WELL PWM-60-12KN LED driver konštantné napätie 60 W 5 A 12 V/DC stmievateľný, montáž na nehorľavom povrchu, schvále
Popis
Napájacie zdroje radu PWM-KN ponúkajú režim konštantného napätia s výstupom PWM, ktorý je schopný udržať teplotu farby a homogenitu jasu pri ovládaní všetkých typov LED pásikov.
To sa dosiahne nižším rozsahom stmievania najmenej 0,01% a vysokofrekvenčným výstupom PWM. Výstupnú frekvenciu PWM môže užívateľ flexibilne nastaviť pomocou aplikačného softvéru a nastaviť až na 4 kHz. Vysoká frekvencia PWM eliminuje riziko blikania, ktoré je hodnotené v IEEE 1789-2015.
Ľudské oko nevníma zmeny v hladine svetla lineárne, čo vedie k rozdielu medzi nameranými a vnímanými úrovňami svetla. Z tohto dôvodu sú k dispozícii tri voľne voliteľné krivky stmievania: lineárne, DALI a logaritmické. Najnižšia úroveň stmievateľného svetla pomocou logaritmickej krivky na 0,01% zodpovedá 1% vnímaného svetla. To umožňuje aplikácie, kde je potrebná veľmi nízka luminiscencia, napríklad v kinách.
V aplikáciách, kde to požiadavky na výkon a rozmery dovoľujú, by mala byť LED dióda s rozhraním KNX použitá čo najpriamejšie, aby sa predišlo dodatočným stmievacím ovládačom alebo bránam.
Zdroje napájania radu PWM-KN majú široký rozsah vstupného napätia od 90 do 305VAC. Vďaka vysokej účinnosti až 90% a konštrukcii bez ventilátora je celá séria schopná pracovať pri teplote krytu -40 ° C až + 90 ° C s voľným prúdením vzduchu. Napájacie zdroje radu PWM-60KN od spoločnosti MEAN WELL sú k dispozícii s výstupným napätím 12 V a 24 V.
Tento text bol preložený strojovo.
To sa dosiahne nižším rozsahom stmievania najmenej 0,01% a vysokofrekvenčným výstupom PWM. Výstupnú frekvenciu PWM môže užívateľ flexibilne nastaviť pomocou aplikačného softvéru a nastaviť až na 4 kHz. Vysoká frekvencia PWM eliminuje riziko blikania, ktoré je hodnotené v IEEE 1789-2015.
Ľudské oko nevníma zmeny v hladine svetla lineárne, čo vedie k rozdielu medzi nameranými a vnímanými úrovňami svetla. Z tohto dôvodu sú k dispozícii tri voľne voliteľné krivky stmievania: lineárne, DALI a logaritmické. Najnižšia úroveň stmievateľného svetla pomocou logaritmickej krivky na 0,01% zodpovedá 1% vnímaného svetla. To umožňuje aplikácie, kde je potrebná veľmi nízka luminiscencia, napríklad v kinách.
V aplikáciách, kde to požiadavky na výkon a rozmery dovoľujú, by mala byť LED dióda s rozhraním KNX použitá čo najpriamejšie, aby sa predišlo dodatočným stmievacím ovládačom alebo bránam.
Zdroje napájania radu PWM-KN majú široký rozsah vstupného napätia od 90 do 305VAC. Vďaka vysokej účinnosti až 90% a konštrukcii bez ventilátora je celá séria schopná pracovať pri teplote krytu -40 ° C až + 90 ° C s voľným prúdením vzduchu. Napájacie zdroje radu PWM-60KN od spoločnosti MEAN WELL sú k dispozícii s výstupným napätím 12 V a 24 V.
Tento text bol preložený strojovo.
Prevedenie
- integrované rozhranie KNX
- Nezávislé ovládacie zariadenie
- Konštantné napätie
- Plastové puzdro Trieda ochrany II
- Vstavaný obvod PFC
- Ochrana proti preťaženiu prostredníctvom obmedzenia prúdu (režim škytavky), automatické obnovenie
- Chránené pred skratom, prehriatím, prepätím
- Výstupná frekvencia PWM nastaviteľná prostredníctvom ETS až do max. 4 kHz
- Spotreba v pohotovostnom režime menej ako 0,5W Minimálna úroveň stmievania 0,5%
- Výstupné napätie PWM
Rady
Dôležitá informácia!
Prosím, nenahrávajte príliš malý vodič LED / transformátor LED!
Vyberte ovládač LED / transformátor LED, ktorý má asi 1/3 viac energie (wattov).
Rozhodujúce pre zaťaženie ovládača LED nie je príkon špecifikovaný výrobcom LED, ale skutočná spotreba prúdu (ampér) LED.
Je potrebné vziať do úvahy, že nábehový prúd je oveľa vyšší.
