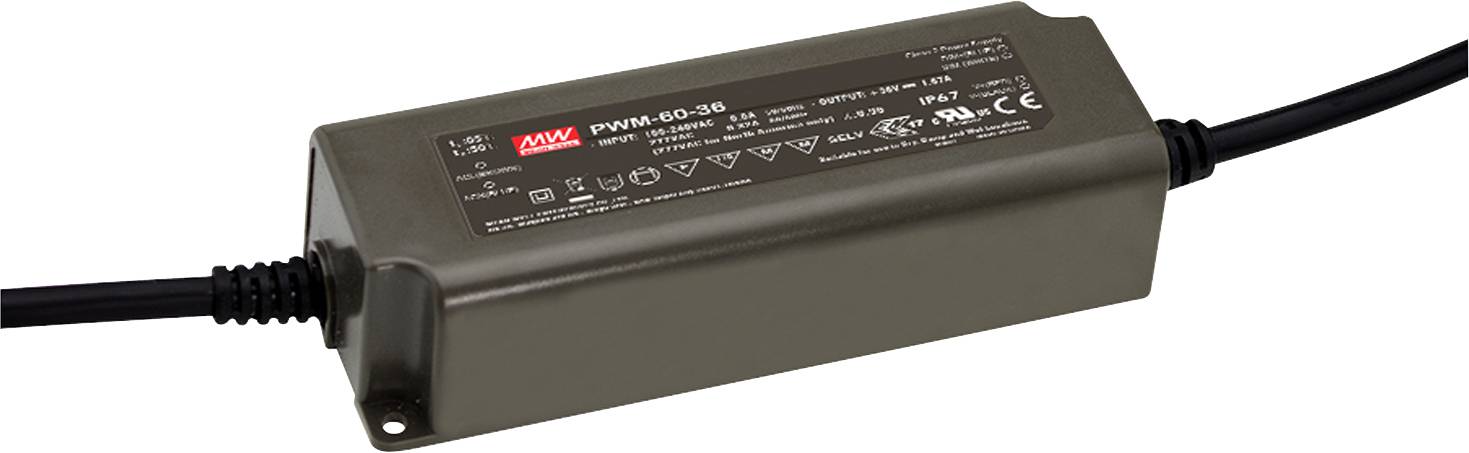

MEAN WELL PWM-60-24KN LED driver konštantné napätie 60 W 2.50 A 24 V/DC stmievateľný, montáž na nehorľavom povrchu, schv
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
24 Ks
Počet
Celkom (79,99 € / kus)
79,99 €
s DPH
Hlavné benefity
Spínané napájacie zdroje KNX LED série PWM-60KN s plastovým puzdrom, jeden výstup, CV PWM výkon: 60 W
- konštantné napätie
- 24 V/DC
- 2.50 A
Technické parametre
- Kategória výrobku
LED driver
- Prevedenie
konštantné napätie
- Rozmer.
(d x š x v) 150 x 53 x 35 mm
- Farba
antracit / čierna
- Výstupné napätie (max.)
24 V/DC
- Kontrolná značka
MM · SELV · CB · ENEC · CCC
- Výstupný prúd (max.)
2.50 A
- Výstupný prúd (max.) - zaokrúhlený
2.5 A
- Prevádzkové napätie
230 V/AC
115 V/AC
- Trieda bezpečnosti
II (pripravený)
- Vlastnosti LED ovládače
stmievateľný
montáž na nehorľavom povrchu
schválenie nábytku
outdoorový
PFC spínacie obvod
ochrana proti prepätiu
prepätia
- Pripojenie
kábel, otvorené konce
- Výkon (max.)
60 W
- Počet výstupov
1 x
- Počet vstupov
1 x
- Vstupné napätie (max.)
305 V/AC
431 V/DC
- Vstupné napätie (min.)
90 V/AC
127 V/DC
- Hmotnosť
450 g
- Rozsah výkonu
60 W (max)
- Šírka
53 mm
- V
35 mm
- Dĺžka
150 mm
- Max. teplota
+85 °C
- Min. teplota
-35 °C
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2354676 MEAN WELL PWM-60-24KN LED driver konštantné napätie 60 W 2.50 A 24 V/DC stmievateľný, montáž na nehorľavom povrchu, schv
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2354676 MEAN WELL PWM-60-24KN LED driver konštantné napätie 60 W 2.50 A 24 V/DC stmievateľný, montáž na nehorľavom povrchu, schv
Záručné podmienky
Záručné podmienky 2354676 MEAN WELL PWM-60-24KN LED driver konštantné napätie 60 W 2.50 A 24 V/DC stmievateľný, montáž na nehorľavom povrchu, schv
Popis
Napájacie zdroje série PWM-KN ponúkajú režim konštantného napätia s PWM výstupom, ktorý je schopný udržiavať teplotu farieb a rovnomernosť jasu pri napájaní všetkých typov LED pásikov.
Toto sa dosahuje nižším rozsahom stmievania najmenej 0,01 % a vysokofrekvenčným PWM výstupom. Výstupnú frekvenciu PWM môže používateľ flexibilne nastaviť pomocou aplikačného softvéru až na 4 kHz. Vysoká frekvencia PWM eliminuje riziká súvisiace s blikaním, ktoré sú hodnotené v norme IEEE 1789-2015.
Ľudské oko nevníma zmeny úrovne svetla lineárne, čo vedie k rozdielu medzi nameranou a vnímanou úrovňou svetla. Z tohto dôvodu sú k dispozícii tri voľne voliteľné krivky stmievania: lineárna, DALI a logaritmická. Najnižšia stmievateľná úroveň svetla 0,01 % na logaritmickej krivke zodpovedá 1 % vnímaného svetla. To umožňuje aplikácie, kde je vyžadovaná veľmi nízka luminiscencia, napríklad v kinách.
V aplikáciách, kde to požiadavky na napájanie a rozmery dovoľujú, by sa mal podľa možnosti použiť priamo napájací zdroj LED s rozhraním KNX, aby sa predišlo dodatočným stmievacím aktuátorom alebo bránam.
Napájacie zdroje série PWM-KN majú široký rozsah vstupného napätia od 90 do 305 V striedavého prúdu. Vďaka vysokej účinnosti až 90 % a bezventilátorovému dizajnu je celá séria schopná pracovať pri teplote puzdra od -40 °C do +90 °C za voľného prúdenia vzduchu. Napájacie zdroje série PWM-60KN od spoločnosti MEAN WELL sú dostupné s výstupným napätím 12 V a 24 V.
Tento text bol preložený strojovo.
Toto sa dosahuje nižším rozsahom stmievania najmenej 0,01 % a vysokofrekvenčným PWM výstupom. Výstupnú frekvenciu PWM môže používateľ flexibilne nastaviť pomocou aplikačného softvéru až na 4 kHz. Vysoká frekvencia PWM eliminuje riziká súvisiace s blikaním, ktoré sú hodnotené v norme IEEE 1789-2015.
Ľudské oko nevníma zmeny úrovne svetla lineárne, čo vedie k rozdielu medzi nameranou a vnímanou úrovňou svetla. Z tohto dôvodu sú k dispozícii tri voľne voliteľné krivky stmievania: lineárna, DALI a logaritmická. Najnižšia stmievateľná úroveň svetla 0,01 % na logaritmickej krivke zodpovedá 1 % vnímaného svetla. To umožňuje aplikácie, kde je vyžadovaná veľmi nízka luminiscencia, napríklad v kinách.
V aplikáciách, kde to požiadavky na napájanie a rozmery dovoľujú, by sa mal podľa možnosti použiť priamo napájací zdroj LED s rozhraním KNX, aby sa predišlo dodatočným stmievacím aktuátorom alebo bránam.
Napájacie zdroje série PWM-KN majú široký rozsah vstupného napätia od 90 do 305 V striedavého prúdu. Vďaka vysokej účinnosti až 90 % a bezventilátorovému dizajnu je celá séria schopná pracovať pri teplote puzdra od -40 °C do +90 °C za voľného prúdenia vzduchu. Napájacie zdroje série PWM-60KN od spoločnosti MEAN WELL sú dostupné s výstupným napätím 12 V a 24 V.
Tento text bol preložený strojovo.
Prevedenie
- integrované rozhranie KNX
- nezávislé ovládacie zariadenie
- Konštantné napätie
- Plastové puzdro Trieda ochrany II
- vstavaný obvod PFC Ochrana pred preťažením obmedzením prúdu (režim „hiccup“), automatická obnova
- Ochrana proti skratu, prehriatiu a prepätiu Výstupná frekvencia PWM nastaviteľná cez ETS až do max. 4 kHz Spotreba v pohotovostnom režime menej ako 0,5 W Minimálna úroveň stmievania 0,5 % Výstupné napätie PWM
Rady
Dôležitá informácia!
Prosím, nenahrávajte príliš malý vodič LED / transformátor LED!
Vyberte ovládač LED / transformátor LED, ktorý má asi 1/3 viac energie (wattov).
Rozhodujúce pre zaťaženie ovládača LED nie je príkon špecifikovaný výrobcom LED, ale skutočná spotreba prúdu (ampér) LED.
Je potrebné vziať do úvahy, že nábehový prúd je oveľa vyšší.
