MEAN WELL XLG-100-H-A LED driver konštantný výkon 100 W 780 - 2780 mA 27 - 56 V/DC PFC spínacie obvod, outdoorový, nasta

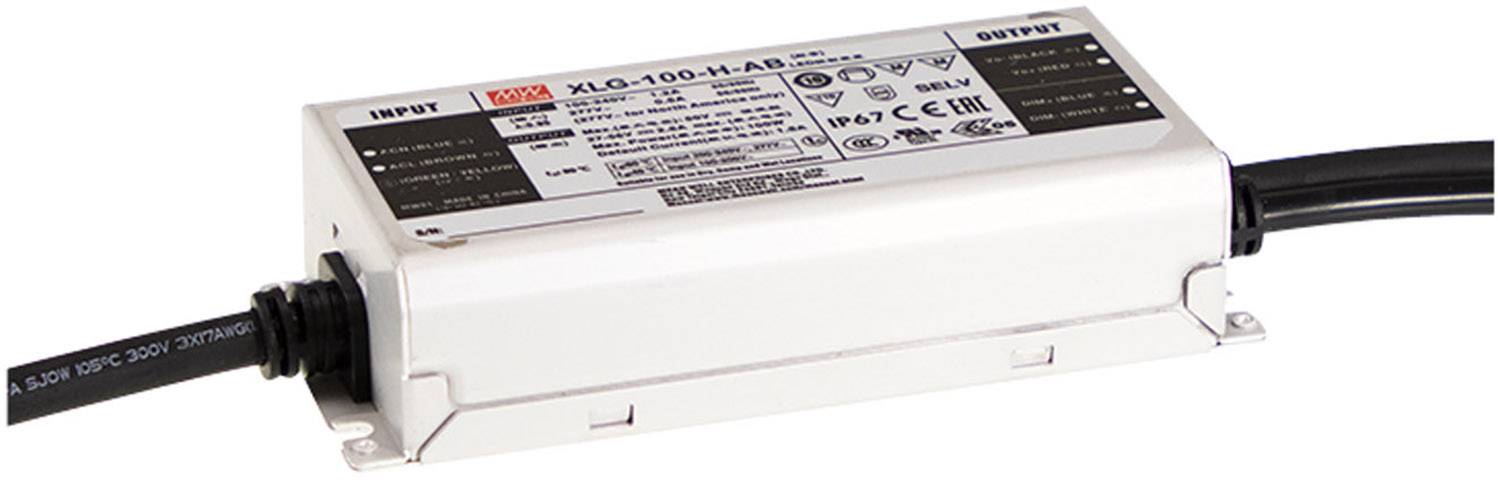

LED budič modul so vstupnými a výstupnými káblami, označený technickými špecifikáciami na hornej strane.

Obdĺžnikový LED napájací zdroj s káblovými prípojkami, ktorý má vytlačené technické detaily a symboly. Vhodný pre vonkajšie osvetlenie.

1/2

Datasheety: (PDF)

Doručenie: Št 23. 7.

5 Ks

Počet

Celkom (32,99 € / kus)

32,99 €

s DPH

Už len 5 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

IP67
Prúdové obmedzenie nastaviteľné pomocou interného potenciometra
nezávislé ovládacie zariadenie
Univerzálny vstup 100 ... 305V AC
Kovový kryt
Ochrana proti preťaženiu prostredníctvom súčasného obmedzenia, automatické obnovenie
chránené proti skratu, nadprúdu, prepätiu, prehriatiu
vstavaný obvod PFC
nízky výkon bez záťaže menej ako 0,5 W
pre LED osvetlenie
SELV kompatibilný
Bezpečnostné normy: EN61347-1, EN61347-2-13, EN62384 a ďalšie
Normy EMC: EN55015, EN61000-3-2 trieda C, EN61000-3-3, EN61547 a ďalšie
Úroveň odolnosti voči prepätiu 6 kV

Technické parametre

Kategória výrobku: LED driver

Prevedenie: konštantný výkon

Rozmer.: (d x š x v) 140 x 63 x 32 mm

Farba: kov

Výstupné napätie (max.): 56 V/DC

Výstupné napätie (min.): 27 V/DC

Kontrolná značka: CB, MM, ENEC, UL, SELV

Výstupný prúd (max.): 2780 mA

Výstupný prúd (max.) - zaokrúhlený: 2.78 A

Prevádzkové napätie: 230 V/AC
115 V/AC

Trieda bezpečnosti: I

Vlastnosti LED ovládače: PFC spínacie obvod
outdoorový
nastaviteľný
ochrana proti prepätiu
prepätia
schválenie nábytku
montáž na nehorľavom povrchu

: IP67

Pripojenie: kábel, otvorené konce

Výkon (max.): 100 W

Počet výstupov: 1 x

Počet vstupov: 1 x

Výstupný prúd (min.): 780 mA

Vstupné napätie (max.): 305 V/AC
431 V/DC

Vstupné napätie (min.): 100 V/AC
142 V/DC

Hmotnosť: 580 g

Rozsah výkonu: 100 W (max)

Typ: Taktovaný

Šírka: 63 mm

V: 32 mm

Dĺžka: 140 mm

Max. teplota: +90 °C

Min. teplota: -40 °C

Varianty(Všetky ceny sú s DPH)

Prevedenie

Výkon (max.)

Vlastnosti LED ovládače

Výstupný prúd (max.) - zaokrúhlený

Výstupné napätie (max.)

Výstupné napätie (min.)

MEAN WELL XLG-100-H-A LED driver konštantný výkon 100 W 780 - 2780 mA 27 - 56 V/DC PFC spínacie obvod, outdoorový, nastaviteľný, ochrana proti prepätiu, prepätia, schválenie nábytku, montáž na nehorľavom povrchu

Objednávacie číslo:2143309

Tento produkt

konštantný výkon

100 W

PFC spínacie obvodoutdoorovýnastaviteľnýochrana proti prepätiuprepätiaschválenie nábytkumontáž na nehorľavom povrchu

2.78 A

56 V/DC

27 V/DC

MEAN WELL XLG-100-12-A LED driver konštantné napätie, konštantný prúd 96 W 4 - 8 A 12 V/DC PFC spínacie obvod, outdoorový, nastaviteľný, ochrana proti prepätiu, prepätia, schválenie nábytku, montáž na nehorľavom povrchu

Objednávacie číslo:2143281

konštantné napätiekonštantný prúd

96 W

PFC spínacie obvodoutdoorovýnastaviteľnýochrana proti prepätiuprepätiaschválenie nábytkumontáž na nehorľavom povrchu

8 A

12 V/DC

MEAN WELL XLG-100-L-A LED driver konštantný výkon 100 W 350 - 1050 mA 71 - 142 V/DC PFC spínacie obvod, outdoorový, nastaviteľný, ochrana proti prepätiu, prepätia, schválenie nábytku, montáž na nehorľavom povrchu

Objednávacie číslo:2143283

konštantný výkon

100 W

PFC spínacie obvodoutdoorovýnastaviteľnýochrana proti prepätiuprepätiaschválenie nábytkumontáž na nehorľavom povrchu

1.05 A

142 V/DC

71 V/DC

MEAN WELL XLG-100-H-AB LED driver konštantný výkon 100 W 780 - 2780 mA 27 - 56 V/DC stmievací funkcie 3v1, schválenie nábytku, outdoorový, PFC spínacie obvod, ochrana proti prepätiu, prepätia, nastaviteľný, stmievateľný, montáž na nehorľavom povrchu

Objednávacie číslo:2143285

konštantný výkon

100 W

stmievací funkcie 3v1schválenie nábytkuoutdoorovýPFC spínacie obvodochrana proti prepätiuprepätianastaviteľnýstmievateľnýmontáž na nehorľavom povrchu

2.78 A

56 V/DC

27 V/DC

MEAN WELL XLG-100-L-AB LED driver konštantný výkon 100 W 350 - 1050 mA 71 - 142 V/DC stmievací funkcie 3v1, schválenie nábytku, outdoorový, PFC spínacie obvod, ochrana proti prepätiu, prepätia, nastaviteľný, stmievateľný, montáž na nehorľavom povrchu

Objednávacie číslo:2143288

konštantný výkon

100 W

stmievací funkcie 3v1schválenie nábytkuoutdoorovýPFC spínacie obvodochrana proti prepätiuprepätianastaviteľnýstmievateľnýmontáž na nehorľavom povrchu

1.05 A

142 V/DC

71 V/DC

MEAN WELL XLG-100-24-A LED driver konštantné napätie, konštantný prúd 96 W 2 - 4 A 24 V/DC PFC spínacie obvod, outdoorový, nastaviteľný, ochrana proti prepätiu, prepätia, schválenie nábytku, montáž na nehorľavom povrchu

Objednávacie číslo:2143299

konštantné napätiekonštantný prúd

96 W

PFC spínacie obvodoutdoorovýnastaviteľnýochrana proti prepätiuprepätiaschválenie nábytkumontáž na nehorľavom povrchu

4 A

24 V/DC

Na stiahnutie

Datasheet

Datasheet 2143309 MEAN WELL XLG-100-H-A LED driver konštantný výkon 100 W 780 - 2780 mA 27 - 56 V/DC PFC spínacie obvod, outdoorový, nasta

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2143309 MEAN WELL XLG-100-H-A LED driver konštantný výkon 100 W 780 - 2780 mA 27 - 56 V/DC PFC spínacie obvod, outdoorový, nasta

Záručné podmienky

Záručné podmienky 2143309 MEAN WELL XLG-100-H-A LED driver konštantný výkon 100 W 780 - 2780 mA 27 - 56 V/DC PFC spínacie obvod, outdoorový, nasta

Popis

Spoločnosť Conrad pridala do svojej produktovej rady rozšírenú sériu XLG spínaných napájacích zdrojov LED od spoločnosti MEAN WELL, ktoré sú založené na dizajne s konštantným výkonom a konštantným napätím. Nové verzie napájacieho zdroja s výkonom 100 W. Okrem verzie L / H pre aplikácie s konštantným prúdom alebo s konštantným prúdom sú k dispozícii aj verzie 12V a 24V pre aplikácie s konštantným napätím. Tieto modely sú vhodné na použitie v interiérových a exteriérových projektoch vrátane vodotesných svetelných pásov a reklamných svetiel. Verzia typu L je navrhnutá pre prevádzku s plným zaťažením od 700 do 1050 mA. Typ H pre prevádzku na plný výkon je založený na výstupe 56V a ponúka rôzne prúdy vodiča pre rôznu spotrebu energie. Tento typ je vhodný pre COB LED s dopredným napätím menej ako 56V, ako aj pre SMD LED, najmä pre svetlá, ktoré vyžadujú, aby hodnota SELV bola menšia ako 60V. Všetky modely série XLG dosahujú vysokú ochranu proti prepätiu až do maxima 10 kV (LN-PE) / 6 kV (LN), sú v súlade s normami EN61547 a EN61000-4-5 a sú vhodné pre všetky typy vonkajšieho osvetlenia. Ich ochrana proti prepätiu na vstupe (IOVP) je špeciálne navrhnutá pre nestabilné zdroje striedavého prúdu a ďalej znižuje mieru zlyhania svetiel. Séria má tiež funkciu stmievania 3 v 1 s izolačným dizajnom.

Tento text bol preložený strojovo.

Prevedenie

IP67 prúdové obmedzenie nastaviteľné pomocou interného potenciometra nezávislého regulačného zariadenia univerzálny vstup 100 ... 305V AC kovová krytina ochrana proti preťaženiu prostredníctvom obmedzenia prúdu, automatické zotavenie chránené proti skratu, preťaženiu, prepätiu, prehrievaniu vstavaný obvod PFC nízky výkon bez záťaže menej ako 0,5 W pre aplikácie osvetlenia LED
Odolnosť proti prepätiu 6kV

Rady

Dôležitá informácia!

Prosím, nenahrávajte príliš malý vodič LED / transformátor LED!

Vyberte ovládač LED / transformátor LED, ktorý má asi 1/3 viac energie (wattov).

Rozhodujúce pre zaťaženie ovládača LED nie je príkon špecifikovaný výrobcom LED, ale skutočná spotreba prúdu (ampér) LED.

Je potrebné vziať do úvahy, že nábehový prúd je oveľa vyšší.
