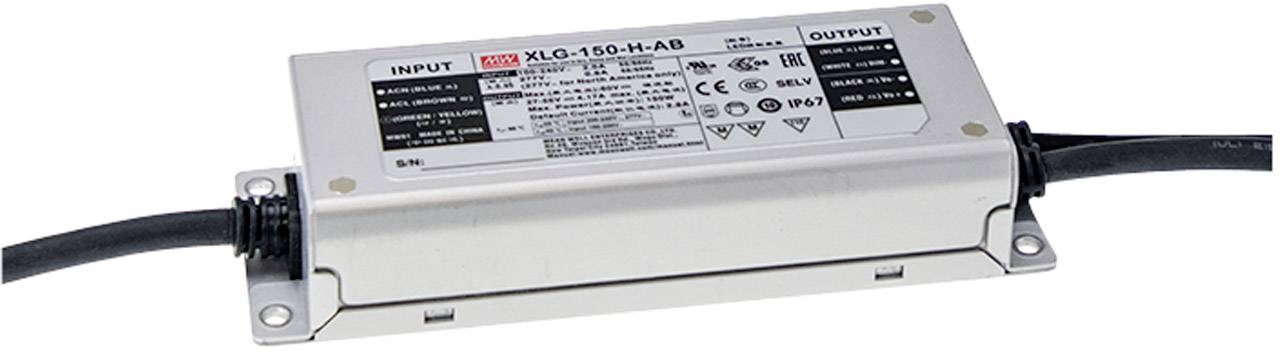

MEAN WELL XLG-150-H-AB LED driver konštantný výkon 150 W 2680 - 4170 mA 27 - 56 V/DC stmievací funkcie 3v1, schválenie n
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
51 Ks
Počet
Celkom (41,99 € / kus)
41,99 €
s DPH
Hlavné benefity
XLG-150-H-AB
- IP67
- Prúdové obmedzenie nastaviteľné pomocou interného potenciometra, funkcia stmievania 3 v 1 (0 ... 10 V DC, 10 V PWM, potenciometer
- nezávislé ovládacie zariadenie
- Univerzálny vstup 100 ... 305V AC
- Kovový kryt
- Ochrana proti preťaženiu prostredníctvom súčasného obmedzenia, automatické obnovenie
- chránené proti skratu, nadprúdu, prepätiu, prehriatiu
- vstavaný obvod PFC
- nízky voľnobežný výkon menší ako 0,5 W
- pre LED osvetlenie
- Bezpečnostné normy: EN61347-1, EN61347-2-13, EN62384 a ďalšie
- Normy EMC: EN55015, EN61000-3-2 trieda C, EN61000-3-3, EN61547 a ďalšie
- Úroveň odolnosti voči prepätiu 6 kV
Technické parametre
- Kategória výrobku
LED driver
- Prevedenie
konštantný výkon
- Rozmer.
(d x š x v) 180 x 63 x 35.5 mm
- Farba
kov
- Výstupné napätie (max.)
56 V/DC
- Výstupné napätie (min.)
27 V/DC
- Kontrolná značka
CB, MM, ENEC, UL
- Výstupný prúd (max.)
4170 mA
- Výstupný prúd (max.) - zaokrúhlený
4.17 A
- Prevádzkové napätie
230 V/AC
115 V/AC
- Vlastnosti LED ovládače
stmievací funkcie 3v1
schválenie nábytku
outdoorový
PFC spínacie obvod
stmievateľný
nastaviteľný
ochrana proti prepätiu
prepätia
montáž na nehorľavom povrchu
IP67
- Pripojenie
kábel, otvorené konce
- Výkon (max.)
150 W
- Počet výstupov
1 x
- Počet vstupov
1 x
- Výstupný prúd (min.)
2680 mA
- Vstupné napätie (max.)
305 V/AC
431 V/DC
- Vstupné napätie (min.)
100 V/AC
142 V/DC
- Hmotnosť
800 g
- Rozsah výkonu
150 W (max)
- Typ
Taktovaný
- Šírka
63 mm
- V
35.5 mm
- Dĺžka
180 mm
- Max. teplota
+90 °C
- Min. teplota
-40 °C
Na stiahnutie
Datasheet
Datasheet 2143293 MEAN WELL XLG-150-H-AB LED driver konštantný výkon 150 W 2680 - 4170 mA 27 - 56 V/DC stmievací funkcie 3v1, schválenie n
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2143293 MEAN WELL XLG-150-H-AB LED driver konštantný výkon 150 W 2680 - 4170 mA 27 - 56 V/DC stmievací funkcie 3v1, schválenie n
Záručné podmienky
Záručné podmienky 2143293 MEAN WELL XLG-150-H-AB LED driver konštantný výkon 150 W 2680 - 4170 mA 27 - 56 V/DC stmievací funkcie 3v1, schválenie n
Popis
Spoločnosť Conrad pridala do svojej produktovej rady rozšírenú sériu XLG spínaných napájacích zdrojov LED od spoločnosti MEAN WELL, ktoré sú založené na dizajne s konštantným výkonom a konštantným napätím. Nové verzie napájacieho zdroja 150 W. Okrem verzie L / H pre aplikácie s konštantným prúdom alebo s konštantným prúdom sú k dispozícii aj verzie 12V a 24V pre aplikácie s konštantným napätím. Tieto modely sú vhodné na použitie v interiérových a exteriérových projektoch vrátane vodotesných svetelných pásov a reklamných svetiel. Verzia typu L je navrhnutá pre prevádzku s plným zaťažením od 700 do 1050 mA, konštantný prúd modelov typu M je možné nastaviť od 1400 do 2100 mA. Typ H pre prevádzku na plný výkon je založený na výstupe 56V a ponúka rôzne prúdy vodiča pre rôznu spotrebu energie. Tento typ je vhodný pre COB LED s dopredným napätím menej ako 56V, ako aj pre SMD LED, najmä pre svetlá, ktoré vyžadujú, aby hodnota SELV bola menšia ako 60V. Všetky modely série XLG dosahujú vysokú ochranu proti prepätiu až do maxima 10 kV (LN-PE) / 6 kV (LN), sú v súlade s normami EN61547 a EN61000-4-5 a sú vhodné pre všetky typy vonkajšieho osvetlenia. Ich ochrana proti prepätiu na vstupe (IOVP) je špeciálne navrhnutá pre nestabilné zdroje striedavého prúdu a ďalej znižuje mieru zlyhania svetiel. Séria má tiež funkciu stmievania 3 v 1 s izolačným dizajnom.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- IP67
- Obmedzenie prúdu nastaviteľné pomocou interného potenciometra, funkcia stmievania 3 v 1 (0 ... 10 V DC, 10 V PWM, potenciometer
- nezávislé ovládacie zariadenie
- univerzálny vstup 100 ... 305 V AC
- kovové puzdro
- ochrana proti preťaženiu prostredníctvom obmedzenia prúdu, automatické obnovenie , Prepätie, prehriatie
- vstavaný obvod PFC
- nízky výkon bez záťaže menej ako 0,5 W
- pre aplikácie osvetlenia LED
- úroveň odolnosti proti prepätiu 6 kV
Rady
Dôležitá informácia!
Prosím, nenahrávajte príliš malý vodič LED / transformátor LED!
Vyberte ovládač LED / transformátor LED, ktorý má asi 1/3 viac energie (wattov).
Rozhodujúce pre zaťaženie ovládača LED nie je príkon špecifikovaný výrobcom LED, ale skutočná spotreba prúdu (ampér) LED.
Je potrebné vziať do úvahy, že nábehový prúd je oveľa vyšší.
