MEAN WELL XLG-200-12-A LED driver konštantné napätie, konštantný prúd 192 W 8 - 16 A 12 V/DC schválenie nábytku, outdoor

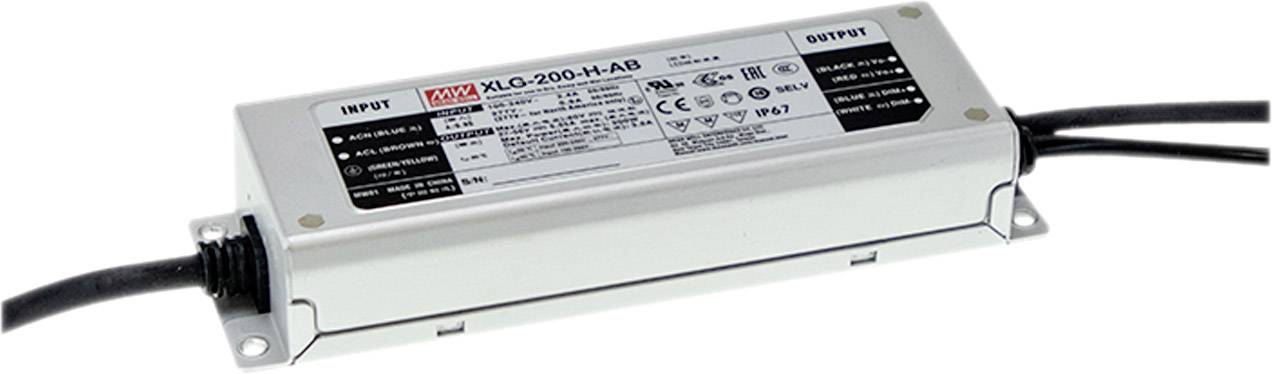

Obdĺžnikový LED napájací zdroj s káblami na oboch stranách. Štítok zobrazuje model 'XLG-200-H-AB' a technické špecifikácie.

Datasheety: (PDF)

Okamžité doručenie: St 22. 7.

92 Ks

Počet

Celkom (43,99 € / kus)

43,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

IP67
Prúdové obmedzenie nastaviteľné pomocou interného potenciometra
nezávislé ovládacie zariadenie
Univerzálny vstup 100 ... 305V AC
Kovový kryt
Ochrana proti preťaženiu prostredníctvom súčasného obmedzenia, automatické obnovenie
chránené proti skratu, nadprúdu, prepätiu, prehriatiu
vstavaný obvod PFC
nízky výkon bez záťaže menej ako 0,5 W
pre LED osvetlenie
Bezpečnostné normy: EN61347-1, EN61347-2-13, EN62384 a ďalšie
Normy EMC: EN55015, EN61000-3-2 trieda C, EN61000-3-3, EN61547 a ďalšie
Úroveň odolnosti voči prepätiu 6 kV

Technické parametre

Výstup v kombinovanom režime (stabilizovaný napätím / CV alebo stabilizovaný prúdom / CC)
V závislosti od pripojeného zdroja svetla LED (konštantný prúd alebo konštantné napätie)
DC výstup zdroja napájania LED, v rozsahu špecifikovaných technických parametrov dátového listu, záťaž.

Kategória výrobku: LED driver

Prevedenie: konštantné napätie
konštantný prúd

Rozmer.: (d x š x v) 199 x 63 x 35.5 mm

Farba: kov

Výstupné napätie (max.): 12 V/DC

Kontrolná značka: CB, MM, ENEC, UL

Výstupný prúd (max.): 16 A

Výstupný prúd (max.) - zaokrúhlený: 16 A

Prevádzkové napätie: 230 V/AC
115 V/AC

Trieda bezpečnosti: I

Vlastnosti LED ovládače: schválenie nábytku
outdoorový
PFC spínacie obvod
nastaviteľný
ochrana proti prepätiu
prepätia
montáž na nehorľavom povrchu

: IP67

Pripojenie: kábel, otvorené konce

Výkon (max.): 192 W

Počet výstupov: 1 x

Počet vstupov: 1 x

Výstupný prúd (min.): 8 A

Vstupné napätie (max.): 305 V/AC
431 V/DC

Vstupné napätie (min.): 100 V/AC
142 V/DC

Hmotnosť: 850 g

Rozsah výkonu: 192 W (max)

Typ: Taktovaný

Šírka: 63 mm

V: 35.5 mm

Dĺžka: 199 mm

Max. teplota: +90 °C

Min. teplota: -40 °C

Varianty(Všetky ceny sú s DPH)

Prevedenie

Výkon (max.)

Vlastnosti LED ovládače

Výstupný prúd (max.) - zaokrúhlený

Výstupné napätie (max.)

MEAN WELL XLG-200-12-A LED driver konštantné napätie, konštantný prúd 192 W 8 - 16 A 12 V/DC schválenie nábytku, outdoorový, PFC spínacie obvod, nastaviteľný, ochrana proti prepätiu, prepätia, montáž na nehorľavom povrchu

Objednávacie číslo:2143286

Tento produkt

konštantné napätiekonštantný prúd

192 W

schválenie nábytkuoutdoorovýPFC spínacie obvodnastaviteľnýochrana proti prepätiuprepätiamontáž na nehorľavom povrchu

16 A

12 V/DC

MEAN WELL XLG-200-L-A LED driver konštantný výkon 200 W 350 - 1050 mA 142 - 285 V/DC schválenie nábytku, outdoorový, PFC spínacie obvod, nastaviteľný, ochrana proti prepätiu, prepätia, montáž na nehorľavom povrchu

Objednávacie číslo:2143279

konštantný výkon

200 W

schválenie nábytkuoutdoorovýPFC spínacie obvodnastaviteľnýochrana proti prepätiuprepätiamontáž na nehorľavom povrchu

1.05 A

285 V/DC

MEAN WELL XLG-200-H-A LED driver konštantný výkon 200 W 3500 - 5550 mA 27 - 56 V/DC schválenie nábytku, outdoorový, PFC spínacie obvod, nastaviteľný, ochrana proti prepätiu, prepätia, montáž na nehorľavom povrchu

Objednávacie číslo:2143290

konštantný výkon

200 W

schválenie nábytkuoutdoorovýPFC spínacie obvodnastaviteľnýochrana proti prepätiuprepätiamontáž na nehorľavom povrchu

5.55 A

56 V/DC

MEAN WELL XLG-200-24-A LED driver konštantné napätie, konštantný prúd 199.2 W 4.15 - 8.3 A 24 V/DC schválenie nábytku, outdoorový, PFC spínacie obvod, nastaviteľný, ochrana proti prepätiu, prepätia, montáž na nehorľavom povrchu

Objednávacie číslo:2143294

konštantné napätiekonštantný prúd

199.2 W

schválenie nábytkuoutdoorovýPFC spínacie obvodnastaviteľnýochrana proti prepätiuprepätiamontáž na nehorľavom povrchu

8.3 A

24 V/DC

MEAN WELL XLG-200-H-AB LED driver konštantný výkon 200 W 3500 - 5550 mA 27 - 56 V/DC stmievací funkcie 3v1, schválenie nábytku, outdoorový, PFC spínacie obvod, stmievateľný, nastaviteľný, ochrana proti prepätiu, prepätia, montáž na nehorľavom povrchu

Objednávacie číslo:2143311

konštantný výkon

200 W

stmievací funkcie 3v1schválenie nábytkuoutdoorovýPFC spínacie obvodstmievateľnýnastaviteľnýochrana proti prepätiuprepätiamontáž na nehorľavom povrchu

5.55 A

56 V/DC

MEAN WELL XLG-200-L-AB LED driver konštantný výkon 200 W 350 - 1050 mA 142 - 285 V/DC stmievací funkcie 3v1, schválenie nábytku, outdoorový, PFC spínacie obvod, stmievateľný, nastaviteľný, ochrana proti prepätiu, prepätia, montáž na nehorľavom povrchu

Objednávacie číslo:2143312

konštantný výkon

200 W

stmievací funkcie 3v1schválenie nábytkuoutdoorovýPFC spínacie obvodstmievateľnýnastaviteľnýochrana proti prepätiuprepätiamontáž na nehorľavom povrchu

1.05 A

285 V/DC

Na stiahnutie

Datasheet

Datasheet 2143286 MEAN WELL XLG-200-12-A LED driver konštantné napätie, konštantný prúd 192 W 8 - 16 A 12 V/DC schválenie nábytku, outdoor

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2143286 MEAN WELL XLG-200-12-A LED driver konštantné napätie, konštantný prúd 192 W 8 - 16 A 12 V/DC schválenie nábytku, outdoor

Záručné podmienky

Záručné podmienky 2143286 MEAN WELL XLG-200-12-A LED driver konštantné napätie, konštantný prúd 192 W 8 - 16 A 12 V/DC schválenie nábytku, outdoor

Popis

Spoločnosť Conrad pridala do svojej produktovej rady rozšírenú sériu XLG spínaných napájacích zdrojov LED od spoločnosti MEAN WELL, ktoré sú založené na dizajne s konštantným výkonom a konštantným napätím. Nové verzie napájacieho zdroja s výkonom 200 W. Okrem verzie L / M / H pre aplikácie s konštantným prúdom alebo s konštantným prúdom sú k dispozícii aj verzie 12V a 24V pre aplikácie s konštantným napätím. Tieto modely sú vhodné na použitie v interiérových a exteriérových projektoch vrátane vodotesných svetelných pásov a reklamných svetiel. Verzia typu L je navrhnutá pre prevádzku s plným zaťažením od 700 do 1050 mA, konštantný prúd modelov typu M je možné nastaviť od 1400 do 2100 mA. Typ H pre prevádzku na plný výkon je založený na výstupe 56V a ponúka rôzne prúdy vodiča pre rôznu spotrebu energie. Tento typ je vhodný pre COB LED s dopredným napätím menej ako 56V, ako aj pre SMD LED, najmä pre svetlá, ktoré vyžadujú, aby hodnota SELV bola menšia ako 60V. Všetky modely série XLG dosahujú vysokú ochranu proti prepätiu až do maxima 10 kV (LN-PE) / 6 kV (LN), sú v súlade s normami EN61547 a EN61000-4-5 a sú vhodné pre všetky typy vonkajšieho osvetlenia. Ich ochrana proti prepätiu na vstupe (IOVP) je špeciálne navrhnutá pre nestabilné zdroje striedavého prúdu a ďalej znižuje mieru zlyhania svetiel. Séria má tiež funkciu stmievania 3 v 1 s izolačným dizajnom.

Tento text bol preložený strojovo.

Prevedenie

IP67 prúdové obmedzenie nastaviteľné pomocou interného potenciometra nezávislého regulačného zariadenia univerzálny vstup 100 ... 305V AC kovová krytina ochrana proti preťaženiu prostredníctvom obmedzenia prúdu, automatické zotavenie chránené proti skratu, preťaženiu, prepätiu, prehrievaniu vstavaný obvod PFC nízky výkon bez záťaže menej ako 0,5 W pre aplikácie osvetlenia LED
Odolnosť proti prepätiu 6kV

Rady

Dôležitá informácia!

Prosím, nenahrávajte príliš malý vodič LED / transformátor LED!

Vyberte ovládač LED / transformátor LED, ktorý má asi 1/3 viac energie (wattov).

Rozhodujúce pre zaťaženie ovládača LED nie je príkon špecifikovaný výrobcom LED, ale skutočná spotreba prúdu (ampér) LED.

Je potrebné vziať do úvahy, že nábehový prúd je oveľa vyšší.

Popis

Prevedenie

IP67 prúdové obmedzenie nastaviteľné pomocou interného potenciometra nezávislého regulačného zariadenia univerzálny vstup 100 ... 305V AC kovová krytina ochrana proti preťaženiu prostredníctvom obmedzenia prúdu, automatické zotavenie chránené proti skratu, preťaženiu, prepätiu, prehrievaniu vstavaný obvod PFC nízky výkon bez záťaže menej ako 0,5 W pre aplikácie osvetlenia LED
Odolnosť proti prepätiu 6kV
