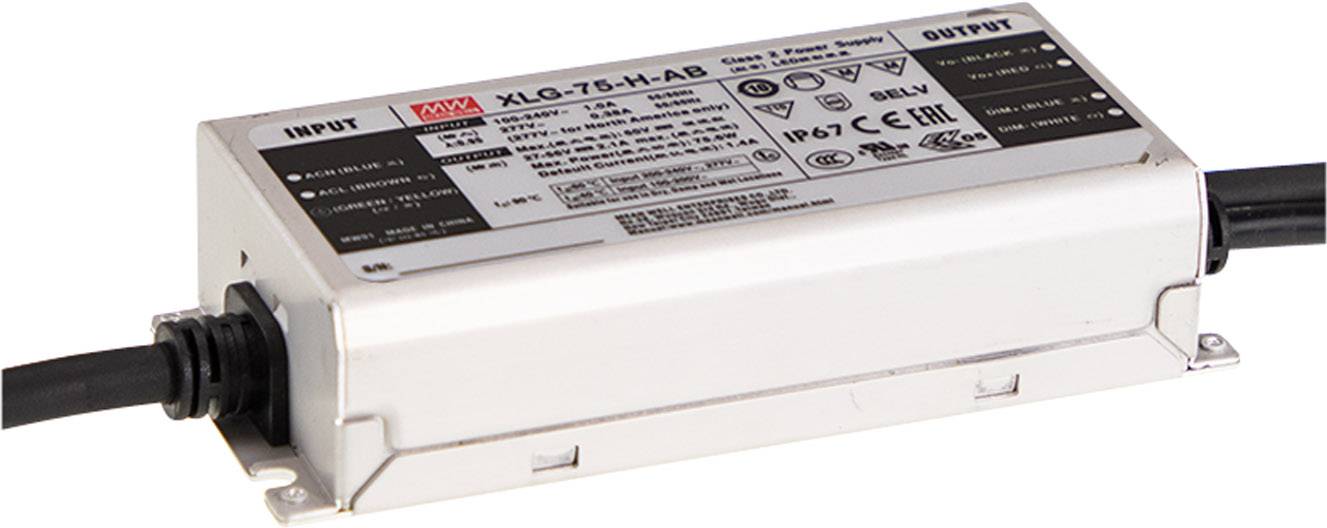

MEAN WELL XLG-75-H-A LED driver konštantný výkon 75 W 1300 - 2100 mA 27 - 56 V/DC PFC spínacie obvod, nastaviteľný, ochr
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
14 Ks
Počet
Celkom (28,99 € / kus)
€
Hlavné benefity
XLG-75-H-A
- IP67
- Obmedzenie prúdu nastaviteľné pomocou interného potenciometra
- nezávislé predradené zariadenie
- Univerzálny vstup 100 ... 305 V str
- Kovový kryt
- Ochrana proti preťaženiu prostredníctvom obmedzenia prúdu, automatické zotavenie
- chránené proti skratu, nadprúdu, prepätiu, prehriatiu
- zabudovaný obvod PFC
- nízky výkon bez zaťaženia menej ako 0,5 W.
- pre aplikácie LED osvetlenia
- V súlade so štandardom SELV
- Bezpečnostné normy: EN61347-1, EN61347-2-13, EN62384 a ďalšie
- Normy EMC: EN55015, EN61000-3-2 trieda C, EN61000-3-3, EN61547 a ďalšie
- Úroveň odolnosti proti prepätiu 6 kV
- Tento text bol preložený strojovo.
Technické parametre
- Kategória výrobku
LED driver
- Prevedenie
konštantný výkon
- Rozmer.
(d x š x v) 140 x 63 x 32 mm
- Farba
kov
- Výstupné napätie (max.)
56 V/DC
- Výstupné napätie (min.)
27 V/DC
- Kontrolná značka
CB, MM, ENEC, UL
- Výstupný prúd (max.)
2100 mA
- Výstupný prúd (max.) - zaokrúhlený
2.1 A
- Prevádzkové napätie
230 V/AC
115 V/AC
- Trieda bezpečnosti
I
- Vlastnosti LED ovládače
PFC spínacie obvod
nastaviteľný
ochrana proti prepätiu
prepätia
schválenie nábytku
montáž na nehorľavom povrchu
outdoorový
IP67
- Pripojenie
kábel, otvorené konce
- Výkon (max.)
75 W
- Počet výstupov
1 x
- Výstupný prúd (min.)
1300 mA
- Vstupné napätie (max.)
305 V/AC
431 V/DC
- Vstupné napätie (min.)
100 V/AC
142 V/DC
- Hmotnosť
580 g
- Rozsah výkonu
75 W (max)
- Typ
Taktovaný
- Šírka
63 mm
- V
32 mm
- Dĺžka
140 mm
- Max. teplota
+90 °C
- Min. teplota
-40 °C
Na stiahnutie
Datasheet
Datasheet 2143304 MEAN WELL XLG-75-H-A LED driver konštantný výkon 75 W 1300 - 2100 mA 27 - 56 V/DC PFC spínacie obvod, nastaviteľný, ochr
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2143304 MEAN WELL XLG-75-H-A LED driver konštantný výkon 75 W 1300 - 2100 mA 27 - 56 V/DC PFC spínacie obvod, nastaviteľný, ochr
Záručné podmienky
Záručné podmienky 2143304 MEAN WELL XLG-75-H-A LED driver konštantný výkon 75 W 1300 - 2100 mA 27 - 56 V/DC PFC spínacie obvod, nastaviteľný, ochr
Popis
Prevedenie
- Obmedzenie prúdu IP67 nastaviteľné pomocou interného potenciometra nezávislého predradníka univerzálny vstup 100 ... 305 V AC ochrana kovového krytu proti preťaženiu prostredníctvom obmedzenia prúdu, automatické zotavenie chránené proti skratu, nadprúdu, prepätiu, prehriatiu zabudovaný obvod PFC, nízky výkon naprázdno menej ako 0,5 W pre aplikácie LED osvetlenia
- Úroveň odolnosti proti prepätiu 6 kV
Rady
Dôležitá informácia!
Prosím, nenahrávajte príliš malý vodič LED / transformátor LED!
Vyberte ovládač LED / transformátor LED, ktorý má asi 1/3 viac energie (wattov).
Rozhodujúce pre zaťaženie ovládača LED nie je príkon špecifikovaný výrobcom LED, ale skutočná spotreba prúdu (ampér) LED.
Je potrebné vziať do úvahy, že nábehový prúd je oveľa vyšší.
