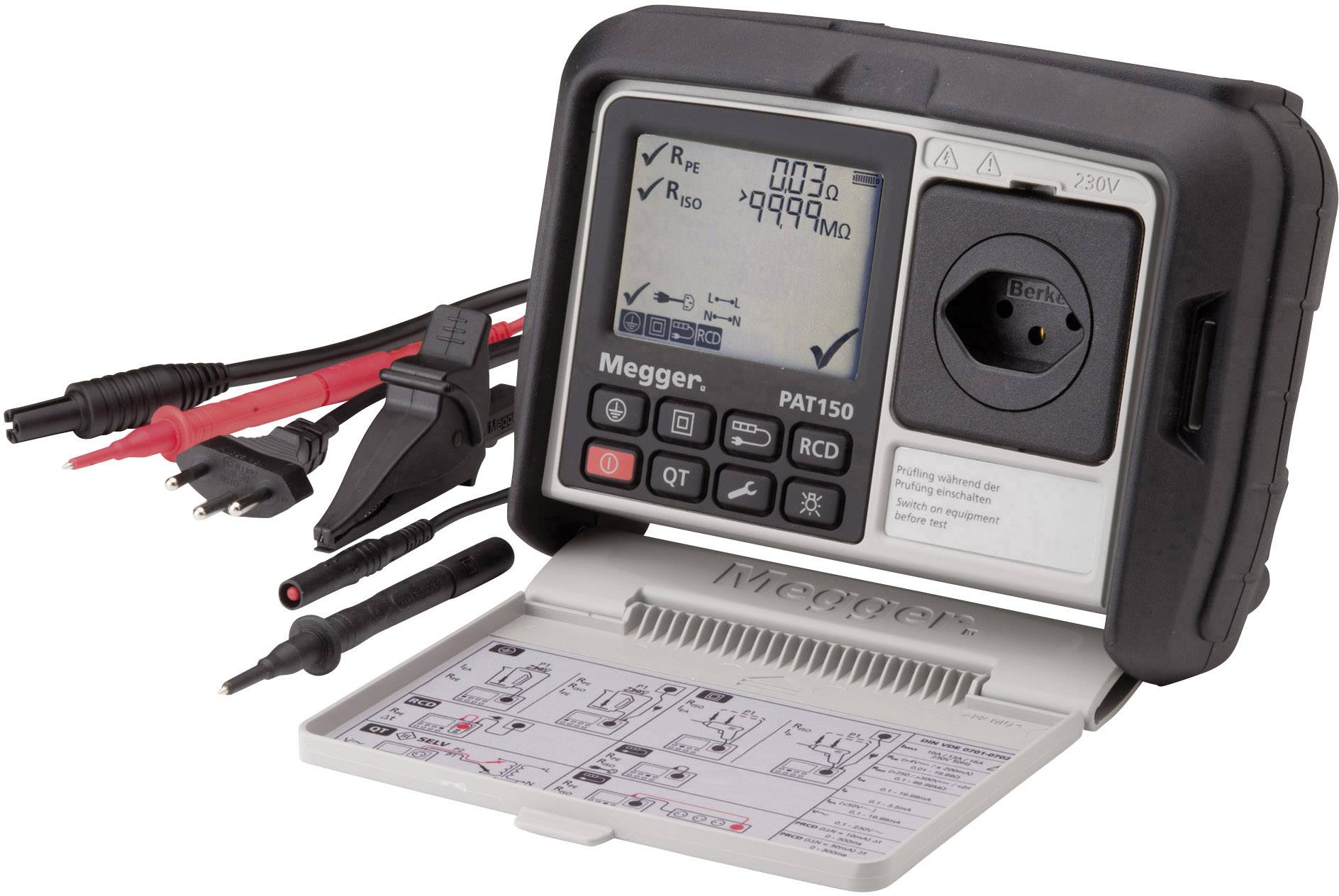

Megger 1003-075 prístrojový tester, Norma VDE 0701-0702, 1003-075, EN a DE menu
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (947,15 € / kus)
947,15 €
bez DPH.
Doprava zadarmo
Hlavné benefity
PAT150, tester zariadení podľa DIN VDE 0701-0702, BGV A3, EN 62638 (švajčiarska verzia)
- Malý a kompaktný tester spotrebičov
- Prevádzka na batérie, nie je potrebné pripojenie do siete
- Robustné puzdro s gumovou výstužou a ochranným krytom na ochranu displeja
- Preddefinované skúšobné postupy pre DUT triedy I, triedy II a predlžovacie káble
- Vymazať indikáciu úspešnosti/neúspešnosti
- Karta rýchlej pomoci v kryte zariadenia
- Možné merania prúdu ochranného vodiča a dotykového prúdu pri prevádzke so sieťovým napätím
Technické parametre
- Meranie odporu ochranného vodiča s ± 200 mA (DC)
- Meranie izolačného odporu pri 500 V a 250 V (DC)
- Meranie náhradného zvodového prúdu s cca 30 V (AC)
- Skúška vedenia (skrat a prerušenie L / N)
- Meranie prúdu ochranného vodiča (metóda merania rozdielového prúdu)
- Meranie dotykového prúdu (metóda priameho merania)
- Testovanie prenosných RCD (PRCD)
- Meranie napätia pomocou SELV a PELV
- Kategória výrobku
prístrojový tester
bez certifikátu
- Kategória merania
CAT II 300 V
- Rozhranie
žiadne
- Rozmer.
(d x š x v) 148 x 203 x 78 mm
- Hmotnosť
1.3 kg
IP40
- Rozsah merania VDE
odpor ochranného vodiča
prúd ochranného vodiča
izolačný odpor
náhradné výbojový prúd
dotykový prúd
test vedenie
- Norma DIN
DIN EN 62638
- Displej
digitálny (LCD)
- Šírka
203 mm
- V
78 mm
- Dĺžka
148 mm
- Priebeh skúšky
automatický
- Napájanie VDE
na batérie
230 V AC
- Pamäť (VDE)
nie
- Typ
1003-075
- Norma VDE
0701-0702
- Pamäť
-
- Zobrazenie
LC displej s podsvietením displeja (podsvietenie), zobrazenie nameraných hodnôt, limitných hodnôt, symbolov pre prejazd / zlyhanie
- Rozhranie
-
- Normy
DIN VDE 0701-0702, nariadenie DGUV 3, BGV A3, EN 62638
Na stiahnutie
Datasheet
Datasheet 1233912 Megger 1003-075 prístrojový tester, Norma VDE 0701-0702, 1003-075, EN a DE menu
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1233912 Megger 1003-075 prístrojový tester, Norma VDE 0701-0702, 1003-075, EN a DE menu
Popis
S týmto testerom zariadení môžete rýchlo a pohodlne vykonávať testy nezávislé od siete podľa DIN VDE 0701-0702 (DGUV predpis 3, BGV A3). S týmto testerom zariadení na batérie môžete vykonávať základné testy, ako je odpor ochranného vodiča, izolačný odpor a ekvivalentný zvodový prúd aj bez sieťového napätia. Preddefinované skúšobné postupy uľahčujú skúšajúcemu výber skúšobného postupu, čo umožňuje rýchle priradenie skúšobných položiek do triedy I alebo triedy II. Existuje tiež skúšobná sekvencia pre predlžovacie káble a káblové cievky, takže tieto v praxi veľmi bežné DUT môžu byť testované veľmi rýchlo a jednoducho.
Okrem toho môže prístrojový tester PAT150 vykonávať aj merania prúdu ochranného vodiča a dotykového prúdu so sieťovým napätím, aby bolo možné spoľahlivo merať testované objekty elektronickými spínačmi. Ak je tester spotrebičov PAT150 napájaný sieťovým napätím, namiesto ekvivalentného merania unikajúceho prúdu sa automaticky meria prúd ochranného vodiča (metóda merania zvyškového prúdu) alebo dotykový prúd (metóda priameho merania).
Tester zariadení PAT150 je možné prevádzkovať s batériami aj s dobíjacími batériami.
Tento text bol preložený strojovo.
Okrem toho môže prístrojový tester PAT150 vykonávať aj merania prúdu ochranného vodiča a dotykového prúdu so sieťovým napätím, aby bolo možné spoľahlivo merať testované objekty elektronickými spínačmi. Ak je tester spotrebičov PAT150 napájaný sieťovým napätím, namiesto ekvivalentného merania unikajúceho prúdu sa automaticky meria prúd ochranného vodiča (metóda merania zvyškového prúdu) alebo dotykový prúd (metóda priameho merania).
Tester zariadení PAT150 je možné prevádzkovať s batériami aj s dobíjacími batériami.
Tento text bol preložený strojovo.
Prevedenie
- Automatická testovacia sekvencia pre triedu I, triedu II a predlžovacie káble
- LC displej s podsvietením displeja (podsvietenie)
- Zobrazenie nameraných hodnôt, limitov, symbolov vyhovuje/nevyhovuje
- Len jedno pripojenie sondy pre ochranný vodič, izolačný odpor a dotykový prúd
- Vykonanie individuálnych testov (rýchly test)
- Možnosť nastavenia limitných hodnôt a časov merania pomocou Setup
Rozsah dodávky
- pevné puzdro
- ramenný popruh
- 2 meracie čiary s testovacím hrotom a krokosvorkou
- Adaptér na predlžovacie káble
- kalibračný certifikát
- Sprievodca rýchlym spustením (vo veku)
- Návod na CD
- 8 batérií 1,5 V (Mignon, AA, IEC LR6)
Rady
Upozornenie: komunikácia s VDE testermi väčšinou len v EN a DE jazyku. Overenie či prístroj obsahuje CZ/SK podporu, vyžiadajte na technickej podpore.
