Megger PAT350-EU prístrojový tester, Norma VDE 0701-0702, 1000-953, EN a DE menu

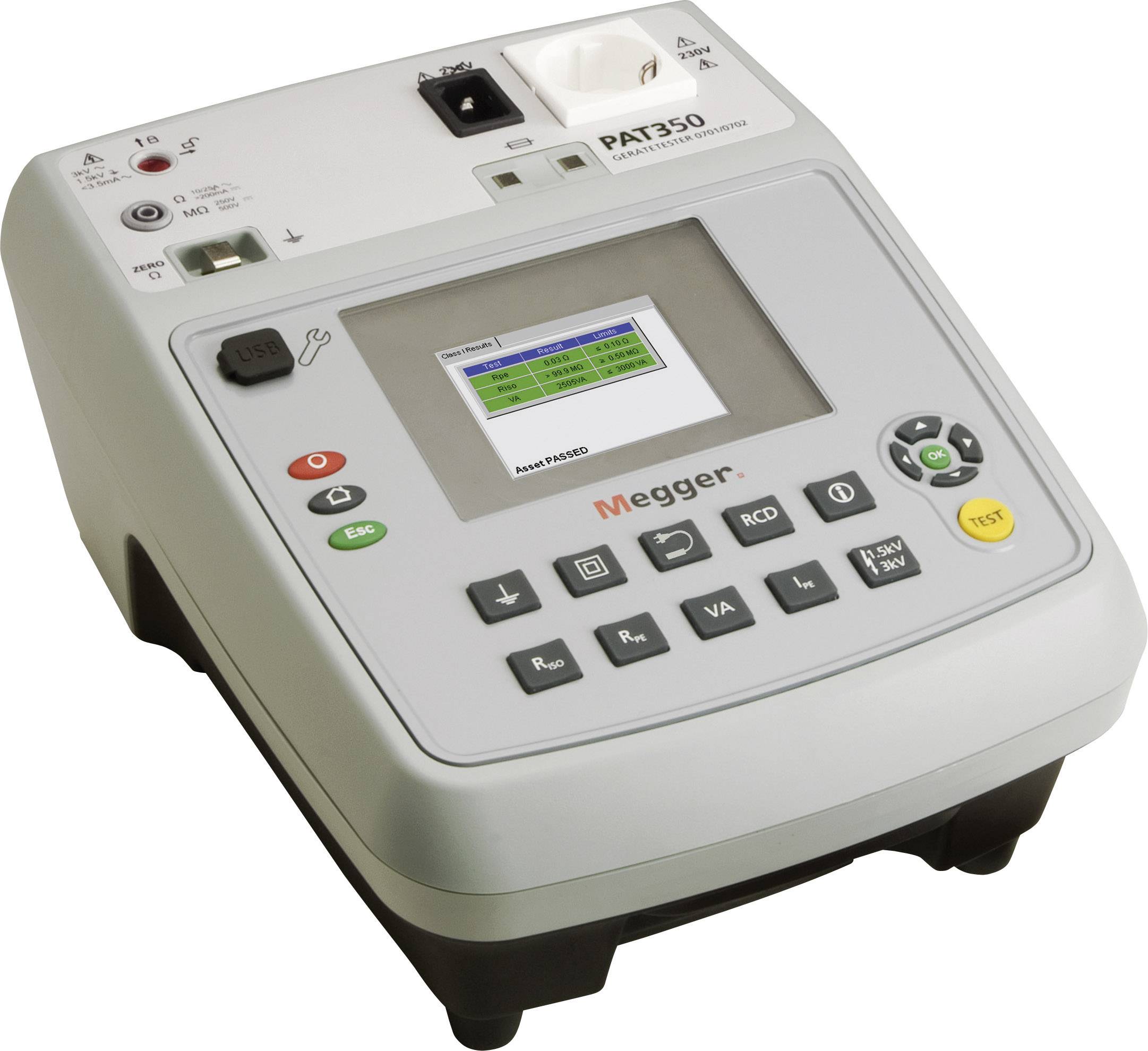

Prenosné elektrické meracie zariadenie s digitálnym displejom, rôznymi tlačidlami a svorkou pre káblové pripojenia.

Datasheety: (PDF)

Nie je k dispozícii

Nahlásiť právny incident

Hlavné benefity

PAT350, tester prístrojov podľa DIN VDE 0701-0702, BGV A3, EN 62638

Manuálna alebo automatická testovacia sekvencia
Predvolené postupnosti testov, jednoduché vedenie obsluhy
Osvetlený farebný displej s vysokým rozlíšením
Priame testovanie PRCD a predlžovacích káblov
Skúška ochranného vodiča dodatočne s prúdom 10 A a 25 A AC
Zabudovaný vysokonapäťový test s 1500 V a 3000 VA

Technické parametre

Skúška ochranného vodiča 200 mA DC, 10 A AC a 25 A AC
Kompenzácia testovacieho vodiča
Izolačný test 250 V a 500 V
Metóda merania zvodového prúdu
Meranie ochranného prúdu vodiča metódou merania rozdielového prúdu
Meranie kontaktného prúdu pomocou metódy priameho merania
Test funkcie s meraním výkonu
Testovanie napájacích a predlžovacích káblov
Testovanie prenosného FI / RCD (PRCD) s 30 mA
Skúška na vysoké napätie 1 500 V a 3 000 V AC.

Kategória výrobku: prístrojový tester

: bez certifikátu

Kategória merania: CAT II 300 V

Rozhranie: žiadne

Rozmer.: (d x š x v) 320 x 255 x 155 mm

Hmotnosť: 5 kg

: IP40

Rozsah merania VDE: odpor ochranného vodiča
izolačný odpor
náhradné výbojový prúd
diferenčné prúd
dotykový prúd
napätie
frekvencia
výkon
test vedenie

Norma DIN: DIN EN 62638

Displej: digitálny (LCD)

Šírka: 255 mm

V: 155 mm

Dĺžka: 320 mm

Priebeh skúšky: automatický

Napájanie VDE: 230 V AC

Pamäť (VDE): nie

Typ: PAT350-EU

Norma VDE: 0701-0702

Vlastnosti: RCD / FI test

Zobrazenie: Farebný displej, osvetlený

Kategória prepätia: CAT II / 300 V

Normy: DIN VDE 0701-0702, BGV A3, EN 62638

Na stiahnutie

Datasheet

Datasheet 556117 Megger PAT350-EU prístrojový tester, Norma VDE 0701-0702, 1000-953, EN a DE menu

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 556117 Megger PAT350-EU prístrojový tester, Norma VDE 0701-0702, 1000-953, EN a DE menu

Popis

Séria PAT300 je kompaktné a mobilné testovacie zariadenie na testovanie zariadení podľa DIN VDE 0701-0702 s ručným a automatickým testovacím sledom. Preddefinované testovacie sekvencie sú prístupné rýchlo a ľahko pomocou testovacích tlačidiel, zariadenie jasne zobrazuje výsledky testu a protokolovanie sa vykonáva manuálne. K dispozícii sú testovacie sekvencie pre PC I, PC II, predlžovacie káble a PRCD, limitné hodnoty je možné upraviť. Séria PAT300 bola vyvinutá pre zákazníkov v službách, opravách a údržbe, ktorí vyžadujú všetky funkcie merania na testovanie zariadenia a ktorí manuálne dokumentujú namerané hodnoty.

Tento text bol preložený strojovo.

Prevedenie

Automatické a manuálne testovacie sekvencie
Vyhodnotenie DOBRÉ / BADY pre okamžitú identifikáciu chybných zariadení
Vyrovnávacia pamäť až 5 min. pre funkciu rýchleho spustenia pri zmene umiestnenia
Iba jedno pripojenie sondy pre ochranný vodič, izolačný odpor a kontaktný prúd.
