Megger PVK350 fotovoltaická meracia sada
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
16 Ks
Počet
Celkom (869,11 € / kus)
869,11 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
fotovoltaická meracia sada
bez certifikátu
Na stiahnutie
Datasheet
Datasheet 2377450 Megger PVK350 fotovoltaická meracia sada
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2377450 Megger PVK350 fotovoltaická meracia sada
Popis

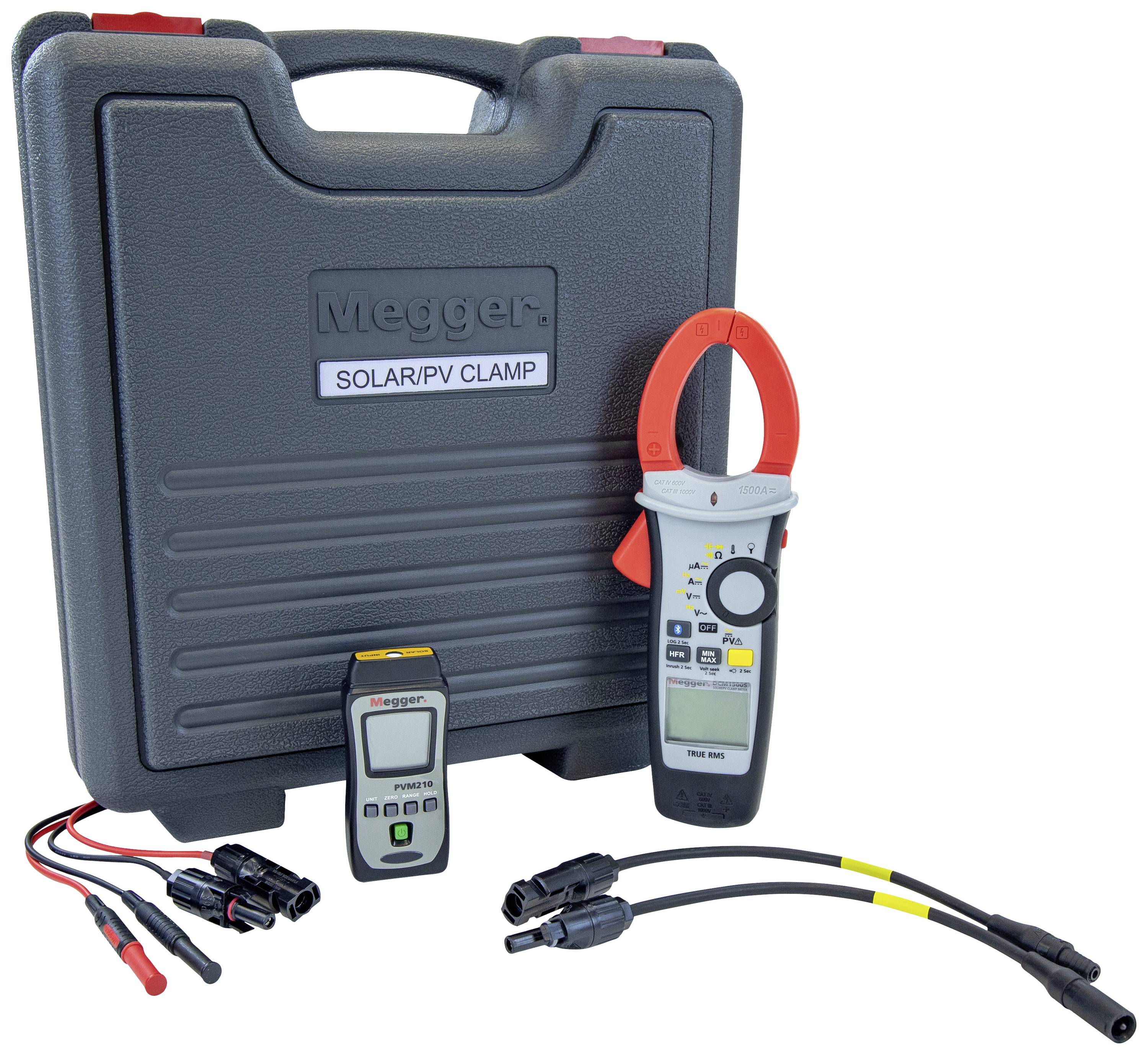

Pri inštalácii, testovaní a uvedení do prevádzky fotovoltaického systému je potrebné ďalšie vybavenie. Toto dopĺňa bežné testovacie zariadenie používané elektrikári. Fotovoltaická stavebnica PVK350 obsahuje toto prídavné vybavenie v podobe AC/DC solárneho merača so svorkami DCM1500S a merača intenzity žiarenia PVM210. Okrem toho je k dispozícii množstvo špeciálnych FV meracích káblov. To všetko je dodávané v jedinom transportnom kufríku z pevného obalu.
Prístroj na meranie ožiarenosti PVM210
Displej: 3¾-miestny LCD
Rozsah: 1999 W/m²/634 BTU/(ft²*h)
Presnosť: Zvyčajne v rozmedzí ±10 W/m2/ ±3 BTU/(ft²*h)
Rozlíšenie: 0,1 W/m²/0,1 BTU/(ft²*h)
Rozmery: (V x Š x H) 134 mm x 48 mm x 27 mm
Hmotnosť: (približne) 90 g
Batérie: 2x AAA
Solárny merací prístroj DCM1500S
Displej: 6000 úrovní kvantizácie
Napätie (DC): 1000V
Napätie (AC): 1000V
FV napätie (DC): 2000 V (pri použití káblových súprav PVHV1 alebo PVHV2)
FV napätie (AC): 1500 V (pri použití káblových súprav PVHV1 alebo PVHV2)
DC mV: 600,0 mV
Rozsah AC/DC μA: 4000 μA
Prúd (DC/AC): 1500A
Frekvencia: 10,0 kHz
Odpor: 600,0 kΩ
Dióda: 1,5V
Kapacita: 1000μF
Teplota: -40°C až +400°C
FV meracie linky
(4mm) PVHV1 vývody: 2000V DC/1500V AC
PVHV2, (MC4PV) vedenia: 2000V DC/1500V AC
Maximálny prúd: 19 ampérov
Maximálne napätie: 1000V
Tento text bol preložený strojovo.
Prístroj na meranie ožiarenosti PVM210
Displej: 3¾-miestny LCD
Rozsah: 1999 W/m²/634 BTU/(ft²*h)
Presnosť: Zvyčajne v rozmedzí ±10 W/m2/ ±3 BTU/(ft²*h)
Rozlíšenie: 0,1 W/m²/0,1 BTU/(ft²*h)
Rozmery: (V x Š x H) 134 mm x 48 mm x 27 mm
Hmotnosť: (približne) 90 g
Batérie: 2x AAA
Solárny merací prístroj DCM1500S
Displej: 6000 úrovní kvantizácie
Napätie (DC): 1000V
Napätie (AC): 1000V
FV napätie (DC): 2000 V (pri použití káblových súprav PVHV1 alebo PVHV2)
FV napätie (AC): 1500 V (pri použití káblových súprav PVHV1 alebo PVHV2)
DC mV: 600,0 mV
Rozsah AC/DC μA: 4000 μA
Prúd (DC/AC): 1500A
Frekvencia: 10,0 kHz
Odpor: 600,0 kΩ
Dióda: 1,5V
Kapacita: 1000μF
Teplota: -40°C až +400°C
FV meracie linky
(4mm) PVHV1 vývody: 2000V DC/1500V AC
PVHV2, (MC4PV) vedenia: 2000V DC/1500V AC
Maximálny prúd: 19 ampérov
Maximálne napätie: 1000V
Tento text bol preložený strojovo.
Prevedenie

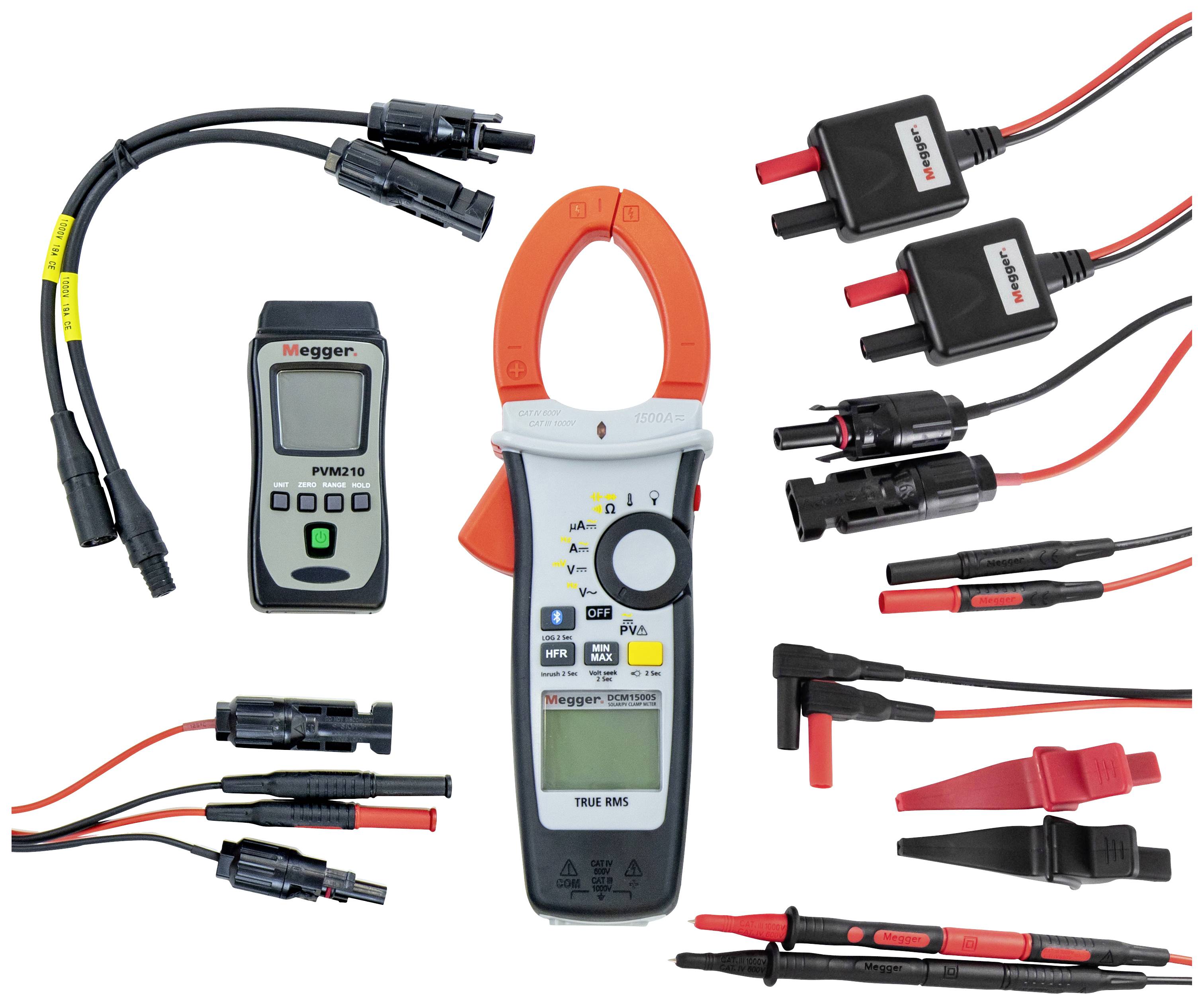

- Solárny merací prístroj s upínacími čeľusťami DCM1500S (AC/DC)
- Prístroj na meranie ožiarenosti PVM210
- (4 mm) testovacie káble PVHV1
- Testovacie káble PVHV2 (PV).
- FV solárne konektory pre 4 mm testovacie káble
- Adaptér pre FV meracie vedenia
- Termočlánková sonda TP100 typ K

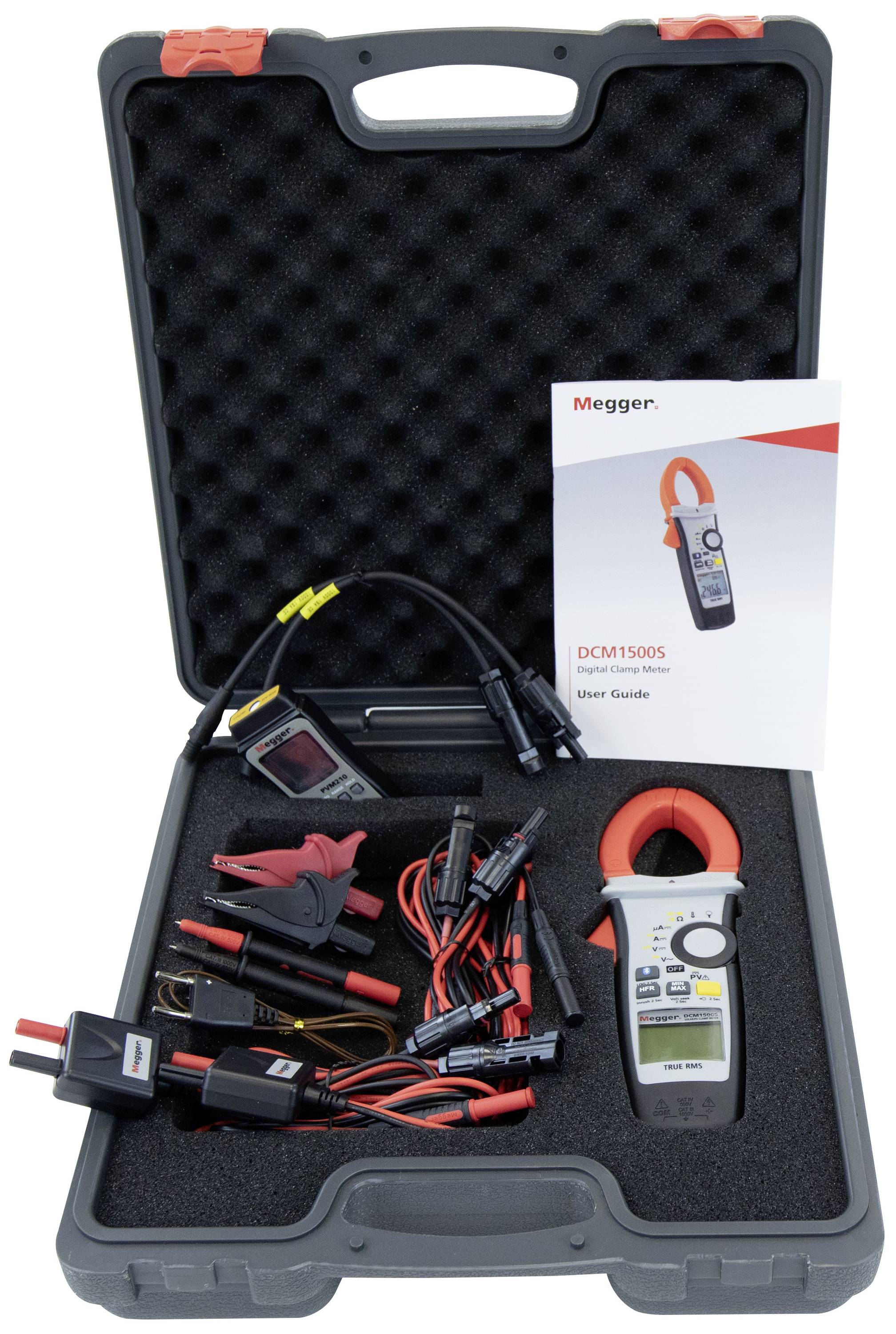

Rozsah dodávky
- Prístroj na meranie ožiarenosti PVM210 1002-548
- AC/DC solárny merací prístroj s upínacími čeľusťami DCM1500S 1013-357
- Súprava káblov 4 mm DCM (vrátane sond a svoriek) 1013-358
- PVHV1 kábel (4mm konektor) 1013-362
- PVHV2 kábel (PV konektor 1013-363
- PV testovacie káble (2 sady) 1002-549
- Termočlánková sonda TP100 1013-364
- batérie
- Pevný transportný kufrík
