Mentor 1271.2001 svetlovod tuhý upevnenie kariet, zaklapnutie

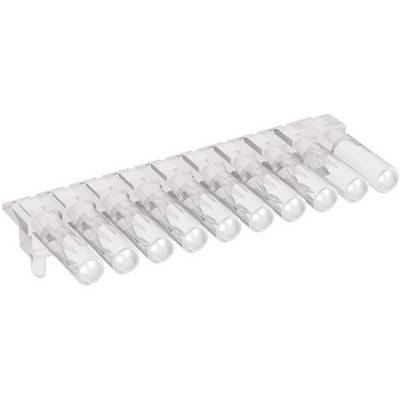

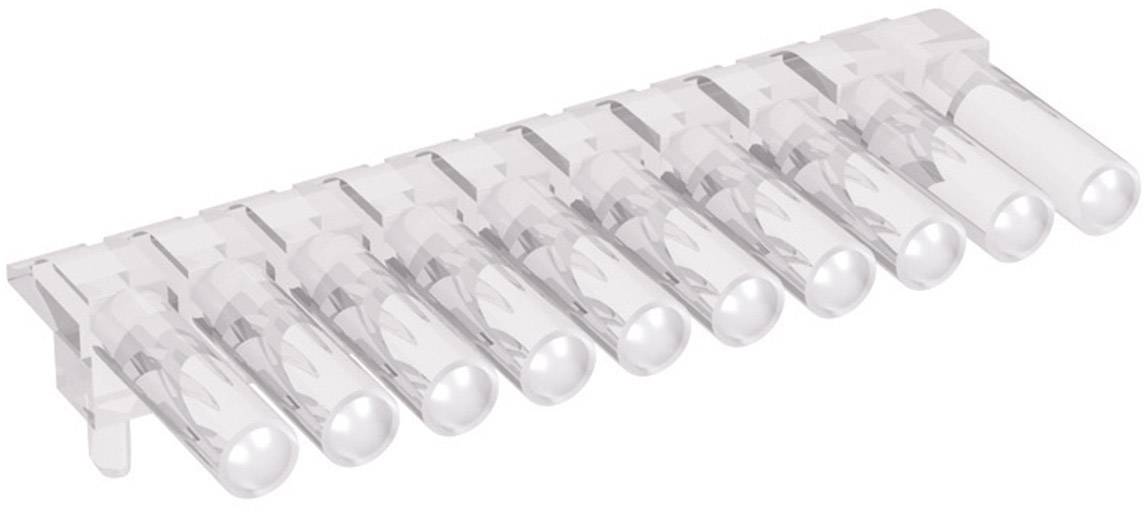

Priehľadný stojan s ôsmimi prázdnymi plastovými skúmavkami usporiadanými v rade.

Ilustračný obrázok

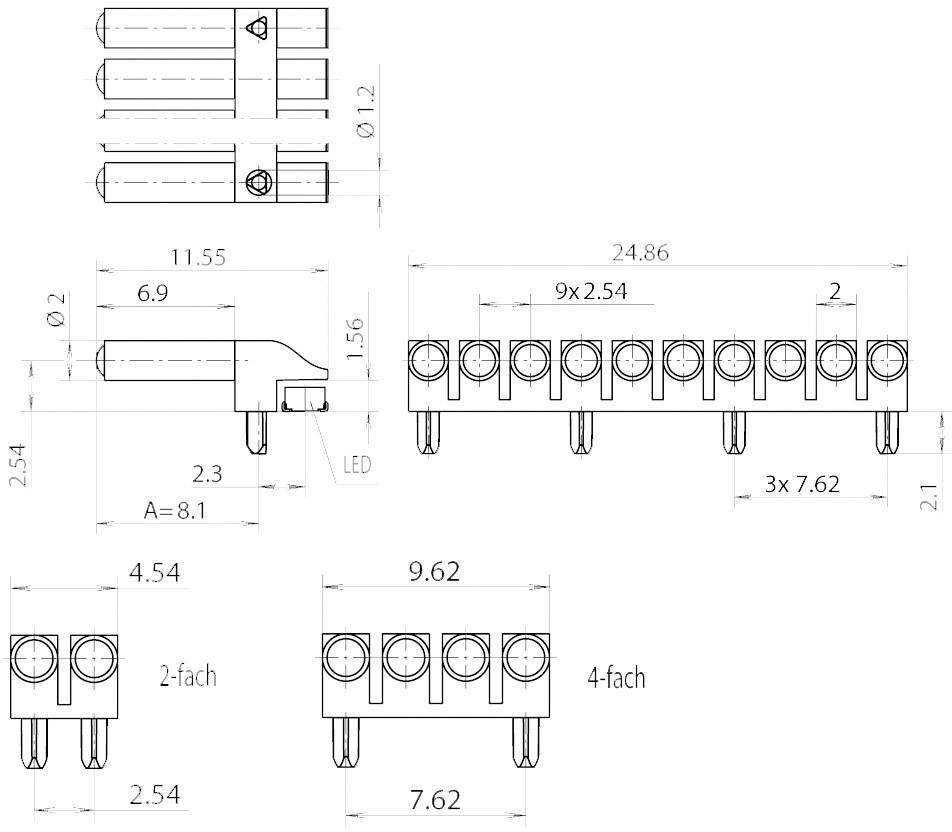

Technický výkres konektora s presnými rozmermi v milimetroch. Zobrazuje bočný pohľad a pohľad zhora.

1/2

Ilustračný obrázok

Kategória výrobku

svetlovod

Spôsob montáže

upevnenie kariet

zaklapnutie

Šírka

5.64 mm

2 mm

Dĺžka

11.55 mm

Datasheety: (PDF)

Okamžité doručenie: Ut 6. 10.

18 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Min.: 15

Celkom (0,28 € / kus)

4,20 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Miniatúrny svetlovod, ležiaci

Vyžarujúca plocha Ø 2 mm

Dodatočné informácie:

Technické parametre

Typ: 1271.2001

Kategória výrobku: svetlovod

Spôsob montáže: upevnenie kariet
zaklapnutie

Výrobca: Mentor

Konfigurácia: 1 x 1

Prevedenie: tuhý

Tvar šošovky: klenutý

Farba: priehľadná

Prevádzková teplota (min.): -40 °C

Prevádzková teplota (max.): +85 °C

Veľkosť objektívu, Ø: 2 mm

Šírka: 5.64 mm

V: 2 mm

Dĺžka: 11.55 mm

Rozmer.: (d x š x v) 11.55 x 5.64 x 2 mm

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 556581 Mentor 1271.2001 svetlovod tuhý upevnenie kariet, zaklapnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 556581 Mentor 1271.2001 svetlovod tuhý upevnenie kariet, zaklapnutie

Popis

Jednoradový svetlovodný systém s mriežkou 2,54 mm je uchytený v doske plošných spojov pomocou upevňovacích kolíkov. Svetlovody sa používajú v spojení s SMD MiniTOPLED. Svetlo je vedené vo forme svetlovodu Ø 2 mm rovnobežne s doskou plošných spojov na prednom paneli.

Tento text bol preložený strojovo.
