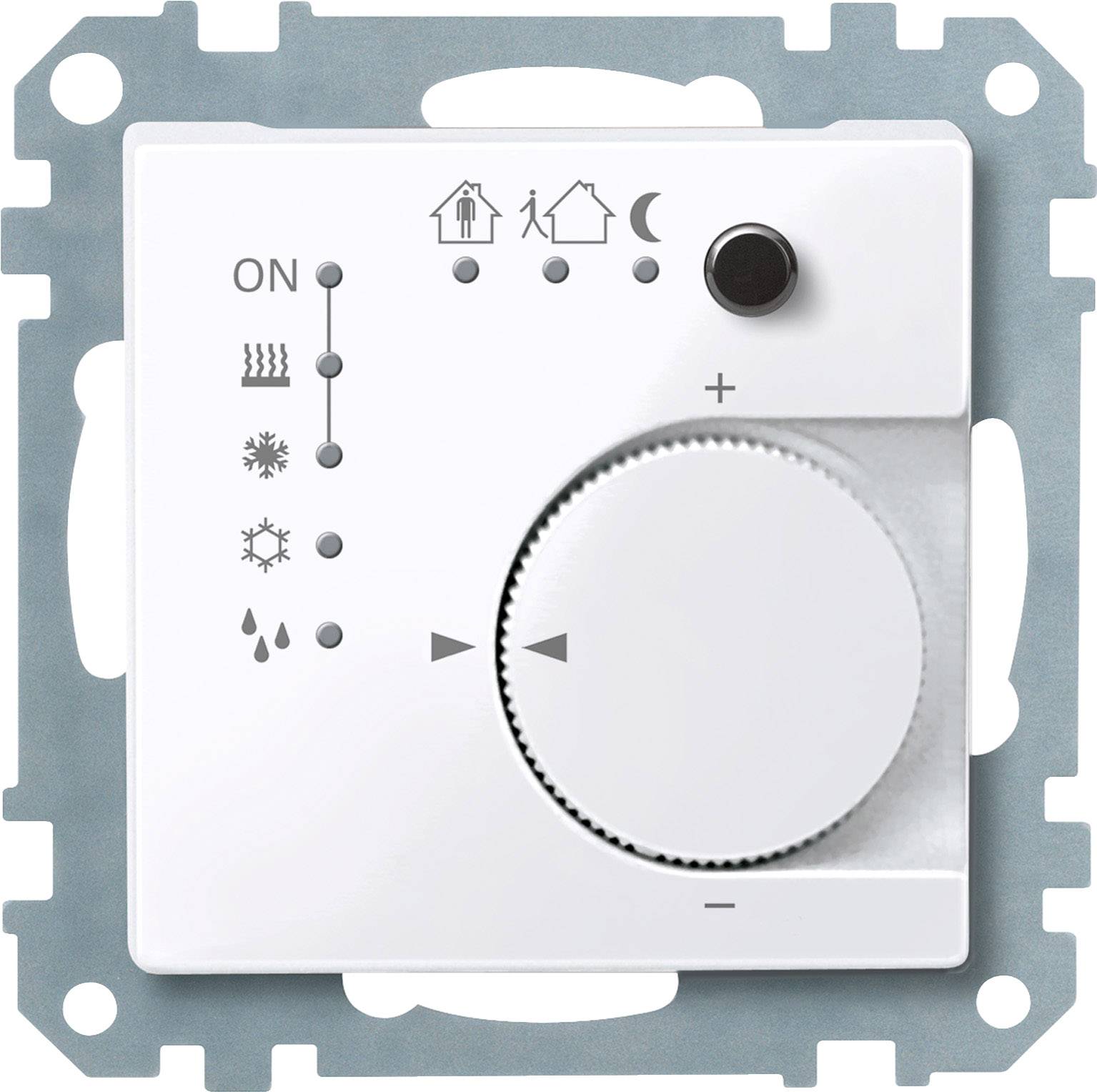

Merten Merten KNX Systeme 616725 tlačidlové rozhranie 616725

V dizajne systému M. Zariadenie je regulátor teploty miestnosti a binárny vstup. V závislosti od prevádzkového režimu, aktuálnej žiadanej hodnoty teploty a teploty miestnosti sa do KNX posiela manipulovaná veličina pre reguláciu vykurovania alebo chladenia. Teplotu je možné zaznamenávať pomocou interného alebo externého teplotného snímača, ktorý sa pripája na svorkovnicu rozhrania tlačidla. Tlačidlové rozhranie interne generuje signálne napätie na pripojenie max. štyri konvenčné tlačidlá / bezpotenciálové kontakty. Dva z týchto vstupov možno použiť na pripojenie nízkoprúdových LED diód. S integrovaným spriahadlom zbernice. Autobus je pripojený cez terminál autobusového spojenia. Softvérové funkcie KNX: Funkcie regulátora izbovej teploty: Typ regulátora: 2-bodové riadenie, plynulá PI regulácia, spínaná PI regulácia (PWM). Výstup: Nepretržitý v rozsahu 0..100% alebo zapínanie / vypínanie. Režim radiča: -ohrev s jedným výstupom radiča. - Chladenie s jedným výstupom radiča. -Ohrievanie a chladenie so samostatnými výstupmi ovládača. -Ohrievanie a chladenie s jedným výstupom radiča. 2-stupňový ohrev s 2 výstupmi regulátora. -2-stupňové chladenie s 2 výstupmi regulátora. Prevádzkové režimy: komfort, predĺženie komfortu, pohotovostný režim, nočná redukcia, ochrana pred mrazom / teplom. Obsluha: Nastavovanie požadovanej hodnoty pomocou nastavovacieho kolieska je možné parametrizovať v oblasti, možno parametrizovať / vypnúť funkciu tlačidla prítomnosti. Ochrana ventilov, ovládanie zámku. Funkcie tlačidlového rozhrania: spínanie, stmievanie, rolety, vysielač hodnoty (vysielač hodnoty stmievania, rozširujúca jednotka pre svetelné scény s / bez pamäťovej funkcie, vysielač hodnoty teploty, vysielač hodnoty jasu). Rozhranie pomocou tlačidiel: až 4 vstupy, z ktorých 2 môžu byť použité ako výstupy a jeden na pripojenie diaľkového senzora. Výstupné napätie: 5 V (SELV). Výstupný prúd: max. 0,8 mA. Max. Dĺžka kábla: vstupy / výstupy max. 5 m, diaľkový senzor max. 50 m. Príslušenstvo: ==>Diaľkový senzor pre regulátor teploty miestnosti KNX UP / PI 616790. Materiál: brilantný termoplast, antibakteriálny. Hladký a samodezinfekčný povrch s antibakteriálnym účinkom. Farba: podobná RAL 9016. Farba: aktívna biela trblietavý.
