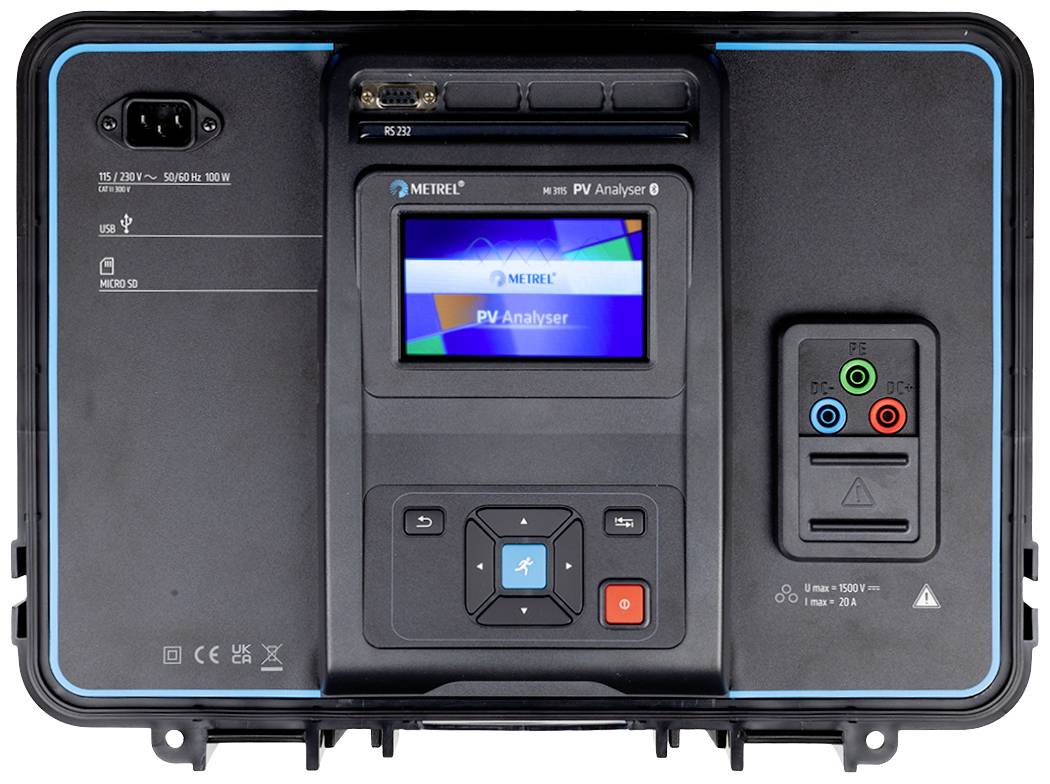

Metrel MI 3115 ST sieťový analyzátor
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (5 755,28 € / kus)
5 755,28 €
bez DPH.
Doprava zadarmo
Technické parametre
- Rozsah merania napätia: 20 - 1699 V/DC
- Rozsah merania prúdu: 0,1 - 19,99 A/DC
- I/U krivka: 1500V, 20A, 24kW
- Kategória výrobku
sieťový analyzátor
- Kategória merania
CAT II 300 V
- Detekcia ochranného vodiča
áno
bez certifikátu
- Rozmer.
(d x š x v) 42 x 18 x 33 cm
- Hmotnosť
6.8 kg
- Šírka
18 cm
- V
33 cm
- Dĺžka
42 cm
- Rozhranie
RS-232
USB
Bluetooth®
Wi-Fi
Na stiahnutie
Datasheet
Datasheet 3089196 Metrel MI 3115 ST sieťový analyzátor
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3089196 Metrel MI 3115 ST sieťový analyzátor
Informácie
Zhrnutie testu 3089196 Metrel MI 3115 ST sieťový analyzátor
Popis
Skontrolujte 1500 V fotovoltaické systémy štýlovo. Analyzátor MI 3115 PV ponúka testovanie v súlade s normou IEC 62446 / VDE 0126-23 a podporuje všetky testy a merania kategórie 1 a 2. To zahŕňa meranie izolačného odporu FV reťazcov, meranie I/U charakteristiky, ako aj konvertovanie výsledkov meraní na hodnoty STC a ich porovnanie s nominálnymi hodnotami vydanými výrobcami FV modulov. Ožarovanie a teplota bunky sa merajú v reálnom čase pomocou bezdrôtovej diaľkovej jednotky. Okrem toho môžu byť testy kategórie 1 zaznamenané v automatickom teste, ktorý používateľovi umožňuje spustiť všetky požadované testy jediným stlačením tlačidla Štart. Oprava predtým nesprávne zadaných parametrov na meraniach alebo skupinách meraní, ktoré už boli vykonané. Zariadenie sa ovláda pomocou veľkého farebného dotykového displeja, ktorý umožňuje užívateľovi navrhnúť a spustiť zvolený test alebo meranie, ako aj uložiť a prezerať výsledky v číselnej a grafickej podobe. Organizér pamäte, akcie na individuálnych alebo skupinových meraniach, funkcia vyhľadávania. PC SW Metrel ES Manager umožňuje vytvoriť štruktúru merania a merania, nahrať alebo stiahnuť túto štruktúru a skontrolovať výsledky, umožniť pokročilú analýzu I/U krivky, DB prieskumník FV modulov a vytvoriť profesionálny testovací protokol.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Izolačný odpor strún 1500 V
- Prechod ochranných vodičov
- Kontrola polarity
- Skúšky Isc a Uoc
- Charakteristika I/U
- Bezdrôtový záznam ožiarenia a teploty FV modulov
- Izolácia a I/U meranie FV systémov do 1500 V v jednom zariadení
- Metóda merania kapacity
- Bezdrôtová (WiFi) diaľková jednotka na meranie ožiarenosti a teploty článkov FV modulov.
- Automatický test na skúšky kategórie 1
- Výpočet hodnôt STC a porovnanie s nominálnymi údajmi
- Databázový program pre FV moduly
- AUTOSEKVENCIA
- Počiatočný test
- Zopakujte test
- Kontrola údržby
- Hodnotenie a riešenie problémov
- Nahlasovanie

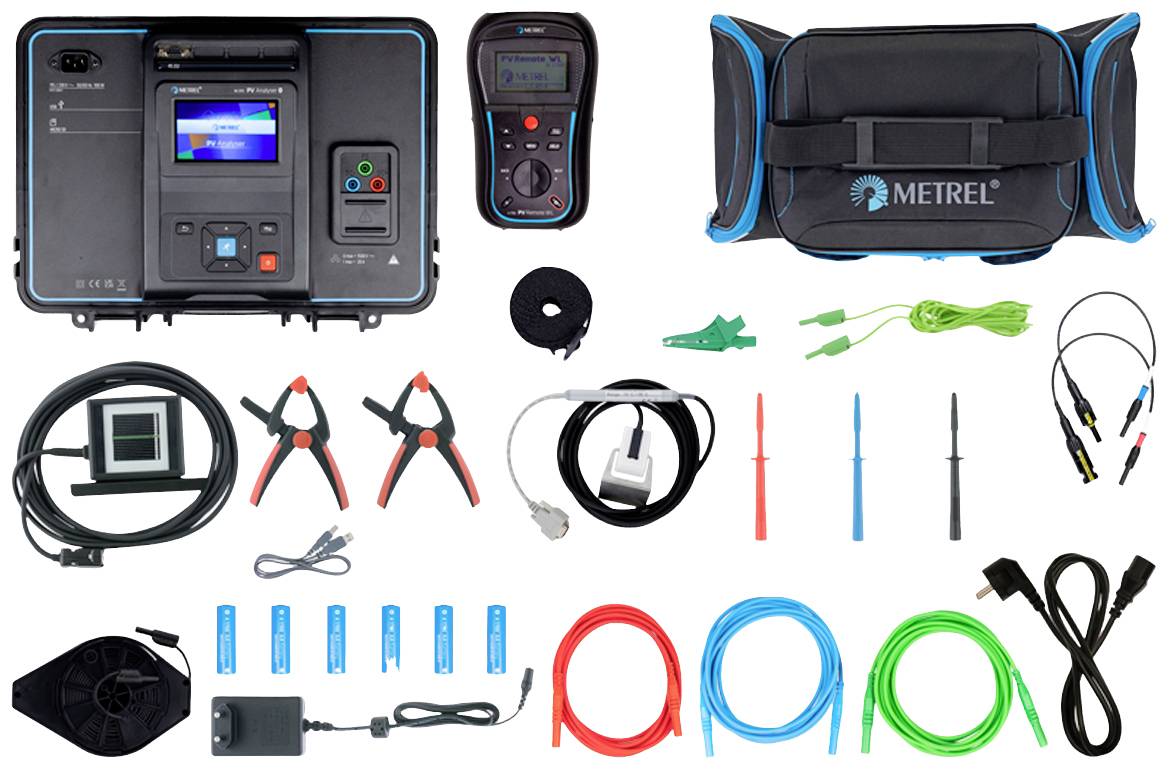

Rozsah dodávky
- Merací prístroj MI 3115 PV analyzátor
- Diaľková jednotka 1785 WL
- Snímač teploty PV 1833
- Referenčný článok PV 1834
- 2x svorka A 1835 na pripevnenie príslušenstva
- S 2145 Sada z PV MC4 na banánkové adaptéry
- Testovací kábel 1790 RED, 3 m, 2,5 mm2
- Testovací kábel 1790 MODRÝ, 3 m, 2,5 mm2
- Testovací kábel 1792, zelený, 3 m, 0,75 mm2
- Skúšobný kábel 1509, čierny, 50 m, 0,75 mm2 - kotúč
- Testovací kábel 1012, zelený, 4 m, 0,75 mm2
- Krokodília spona 1309, zelená
- Testovacia sonda 1014, čierna
- Testovacia sonda 1015, modrá
- Testovacia sonda 1016, červená
- Kábel USB 1727 typu A/B
- Napájací kábel 1728 2m, 3x 0,75 mm2
- A 1551 Mäkká polstrovaná prenosná taška Veľkosť: L
- A 1548 Napájanie 0,5 A/12 V**
- Popruh na prenášanie z roku 1791
- S 2080 dobíjacie batérie 1,2 V, 2100 mAh, typ AA, 6 kusov
- Kalibračný certifikát pre MI 3115
- Kalibračný certifikát pre A 1785
- Užívateľská príručka
