Metrix GX 1030 Arbitrárny generátor funkcií 0.01 MHz - 30 MHz arbitrárne, trojuholník, lorenzova krivka, pulz, rampa, šu
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (958,54 € / kus)
958,54 €
bez DPH.
Doprava zadarmo
Hlavné benefity

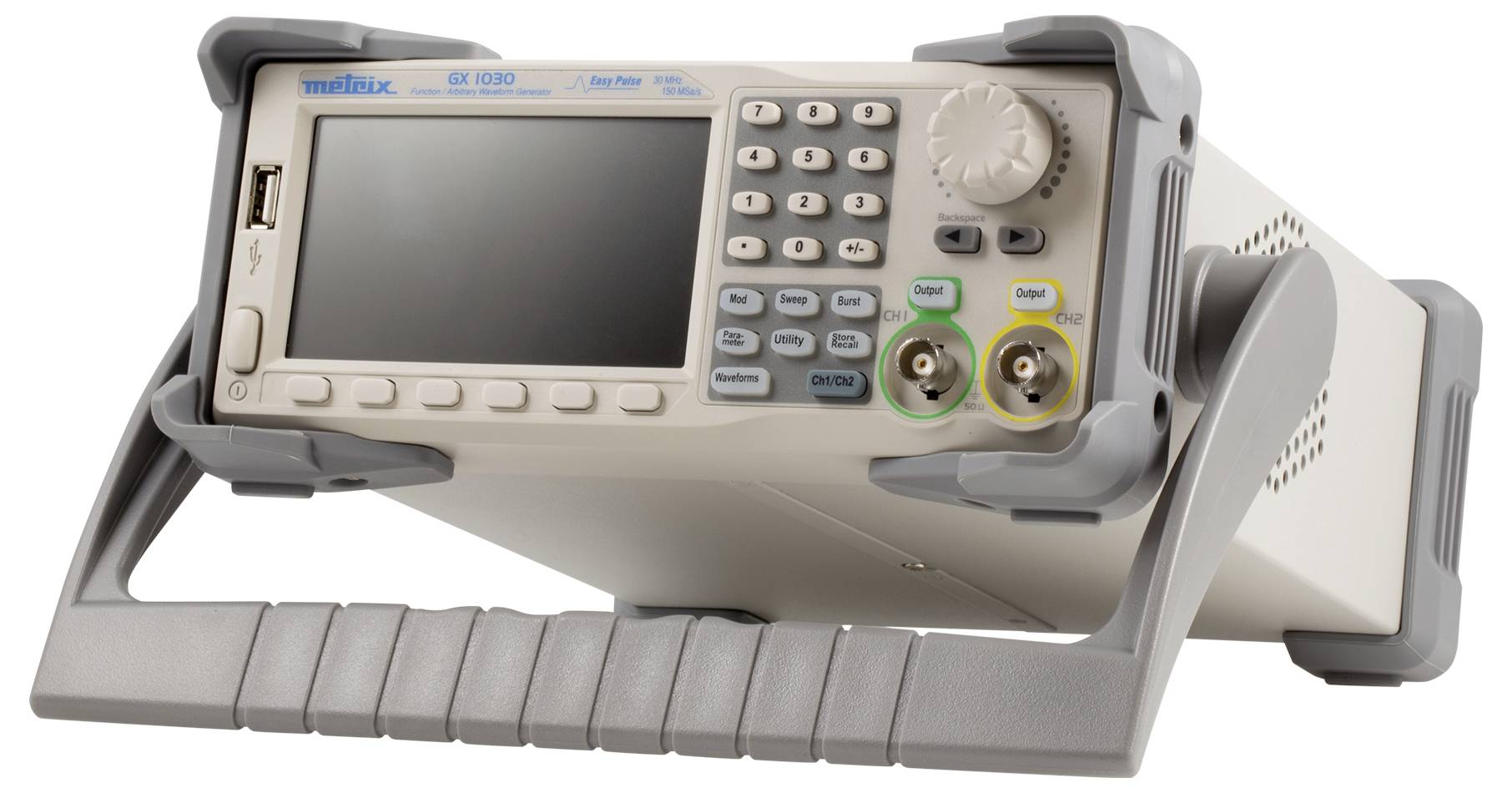

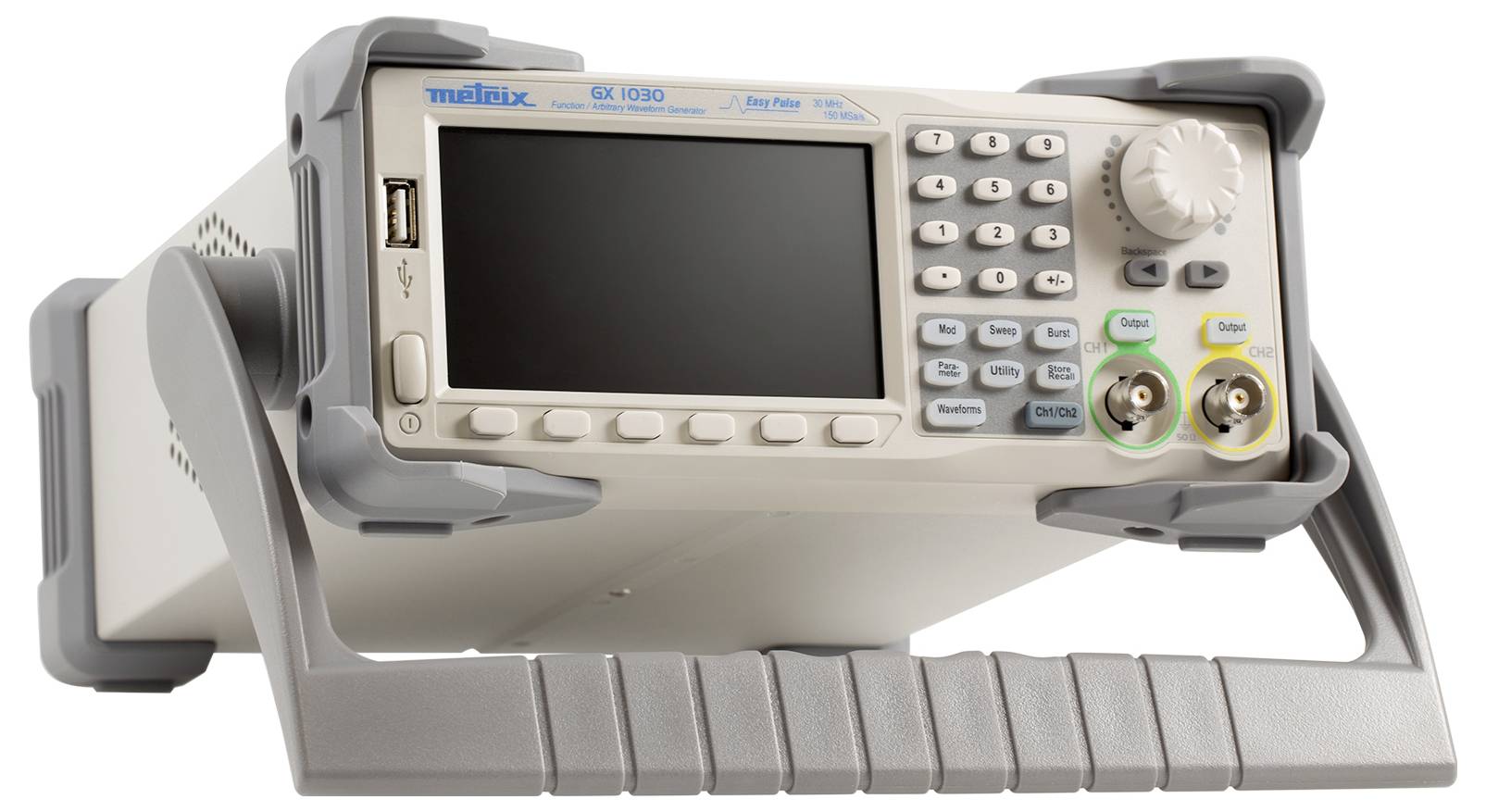

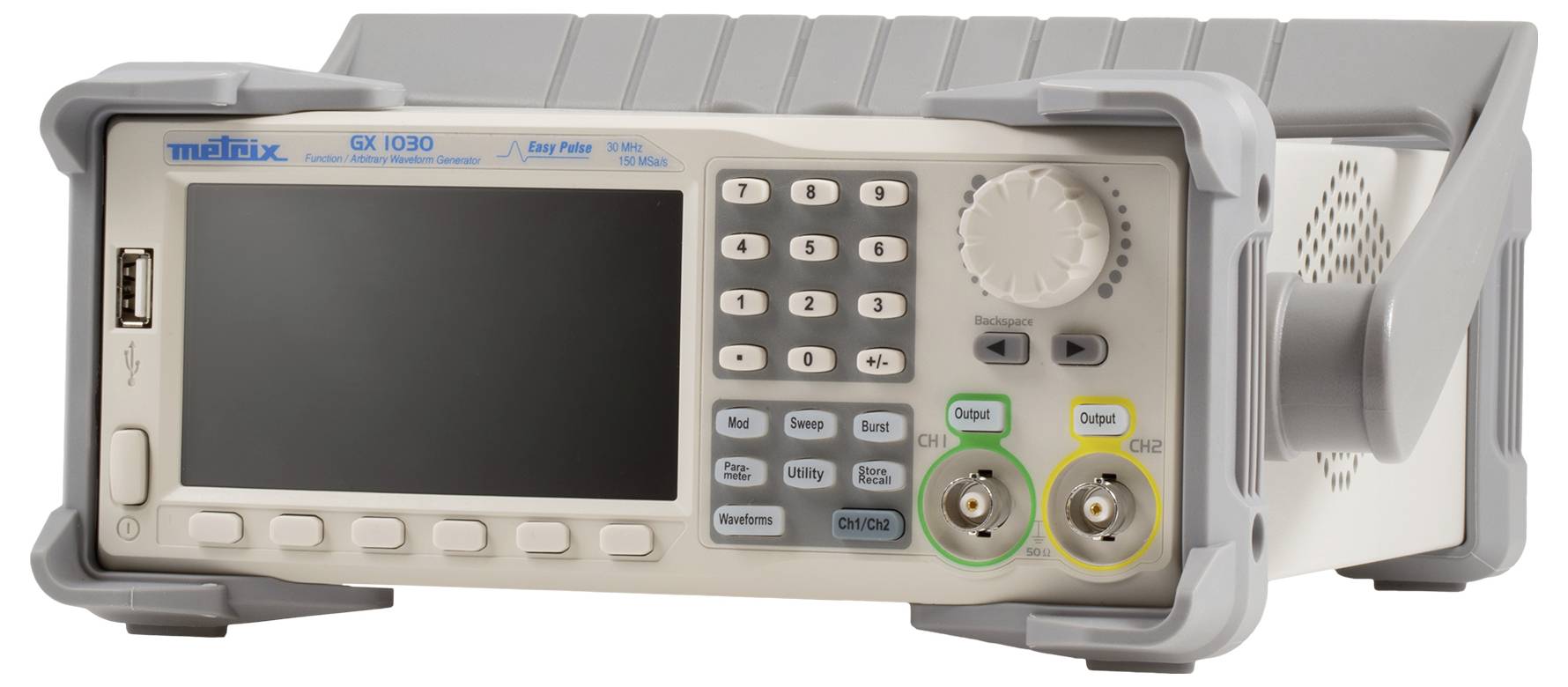

Generátor ľubovoľných funkcií GX 1030
- Multifunkčný, vysokovýkonný generátor ľubovoľných funkcií na generovanie najstabilnejších signálov s vysokou presnosťou až do 30 MHz
- Vybavený veľkou 4,3-palcovou farebnou TFT obrazovkou s vysokým kontrastom (960 x 540 mm)
- Technológia DDS na 2 výstupoch (spojka alebo zdvojenie) - kombinácia funkcií
- Vzorkovacia frekvencia 150 Ms/s s frekvenčným rozlíšením 14 bitov
- Analógová a digitálna AM alebo FM modulácia, FSK&ASK, PSK a PWM, ako aj praktické funkcie SWEEP a BURST
- Integrovaný frekvenčný čítač od 100 MHz do 200 MHz
- EasyPulse a TrueArb Technology: Generovanie impulzov s nízkym jitterom a elimináciou jitteru/skreslenia signálu
- Programovateľné cez USB alebo Ethernet pripojenie, ovládanie cez PC softvér a ukladanie na USB kľúč
Technické parametre
- Ovládacie tlačidlá na prednej strane: 23 tlačidiel priamych funkcií, 1 otočný spínač
- Nastavenie parametrov signálu: Priebežne pomocou enkodéra alebo numerickej klávesnice
- BNC výstupy na prednom paneli: Výstupy generátora 1 a 2 - nezávislé nastavenia (tvar vlny, f, fáza, amplitúda, ...), spojené, zdvojené alebo kombinované
- Zadný panel BNC vstupy a výstupy: 3 vstupy/výstupy ext trigger, frekvenčný čítač a hodiny 10MHz - synchronizácia
- generovanie signálu
- Tvary vĺn: sínus, štvorec, trojuholník, rampa, pulz, šum, ľubovoľný (196 vstavaných priebehov)
- Rozlíšenie/vzorkovanie: 14 bitov/150 Ms/s
- Pamäť: hĺbka pamäte 16 kpt - uloženie predinštalovaných alebo špecifických signálov na USB kľúč
- Spracovanie signálu Sx-Gene: získanie, prenos a modifikácia signálu získaného osciloskopom (OX5000, OX6000, OX7000, OX9000, Scopein@Box).
- Grafická alebo matematická manipulácia so softvérom Sx-Gene Úprava získaného signálu a/alebo kombinácia štandardných signálov generátora
- frekvencie signálu
- Frekvenčný rozsah: sínus od 0,001 mHz do 30 000 MHz, trojuholník 500 kHz, šum a štvorec 30 MHz, pulz 12,5 MHz, ľubovoľný priebeh 6 MHz
- Rozlíšenie/presnosť: 7-miestny displej - rozlíšenie 1MHz - vertikálna presnosť ≤ (1% + 1mVpp) pri 10kHz
- Dlhodobý posun: ±100 ppm/rok
- Teplotný koeficient: do 5 ppm/°C
- amplitúda
- Úroveň napätia: výstup 50 Ω = 2 mVpp ~ 10 Vpp do 10 MHz / 2 mVpp ~ 5 Vpp ≥10 MHz | HiZ výstup = 4 mVpp ~ 20 Vpp až 10 MHz / 4 mVpp ~ 10 Vpp ≥ 10 MHz
- Presnosť úrovne (plochosť): 7-miestny displej - rozlíšenie 1 MHz - vertikálna presnosť až = (1% + 1 mVpp) pri 10 kHz
- VDC offset: ±100 ppm/rok
- Impedancia/ochrana: do 5 ppm/°C
- vlastnosti signálu
- Sínusový signál: typ. stupeň skreslenia do 0,075 % pre f do 20 kHz a harmonické do - 50 dBc
- Trojuholníkový signál (max. frekvencia 2 MHz): chyba linearity max. do 1 %
- Štvorec a impulz: typ.doba nábehu do 16,8 ns - pracovný cyklus 10-90 % (DC až f až 20 MHz) - impulz min. 32,6 ns rozlíšenie 1 ns
- AM modulácia
- Nosič: sínus, štvorec, trojuholník, ľubovoľný
- Modulované signály: sínus, štvorec, rampa, šum, ľubovoľný (1 mHz - 20 kHz)
- Hĺbka: od 0 % do 120 %
- FM modulácia
- Nosič: sínus, štvorec, trojuholník, ľubovoľný
- Modulované signály: sínus, štvorec, rampa, trojuholník, šum, ľubovoľný (1 mHz - 20 kHz)
- Frekvenčný posun: od 0 do 15 MHz
- modulácia FSK
- Nosič: sínus, štvorec, trojuholník, ľubovoľný
- Modulované signály: 50% pracovný cyklus (od 1 MHz do 50 kHz)
- Modulácia ASK Stĺpec4
- Nosič: sínus, štvorec, trojuholník, ľubovoľný
- Modulované signály: 50% pracovný cyklus (od 1 mHz do 50 kHz
- modulácia PM
- Nosič: sínus, štvorec, trojuholník, ľubovoľný
- Modulované signály: sínus, štvorec, rampa, trojuholník, šum, ľubovoľný (2 mHz - 20 kHz)
- Fázový posun: od 0 do 360°
- PWM modulácia
- Frekvencia: 1 MHz až 1 MHz
- Modulované signály: sínus, štvorec, trojuholník, šum, ľubovoľný
- Rozlíšenie: 6,67ns
- pozametať
- Nosič: sínus, štvorec, rampa, trojuholník, ľubovoľný
- Typ: Lineárny / Logaritmický
- Smer: vzostupne alebo zostupne
- Rýchlosť posunu: od 1 ms do 500 s
- Spúšťanie: manuálne, externé, interné
- výbuch
- Signály: sínus, štvorec, rampa, ľubovoľný
- Typ: Krátky (1-100 000 cyklov), nekonečný, brána
- Fáza štart/stop: od 0° do +360°
- Interná perióda: od 1 μs do 1000 s ±1 %
- Elektromer frekvencie
- Rozsah merania: od 100 mHz do 200 mHz
- Parametre: Frekvencia, Hĺbka, Perióda, Pracovný cyklus, Pulz
- Výstupný tvar signálu
Schody, hrazda, pulz, rampa, sínus, ...
- Kategória výrobku
Arbitrárny generátor funkcií
- Rozsah frekvencie
0.01 MHz - 30 MHz
- Výstup signálu
arbitrárne
trojuholník
lorenzova krivka
pulz
rampa
šum
obdĺžnikový
signál
sínusový
- Displej
LCD
bez certifikátu
- Rozmer.
(š x v) 260 mm x 107 mm
- Hmotnosť
4350 g
- Frekvencia (max.)
30 MHz
- Frekvencia (min.)
0.01 MHz
- Vlastnosti
vr. počítadlá frekvencie
modulácia
- Kategória merania
CAT II
- Šírka
260 mm
- V
107 mm
- Rozhranie
USB
LAN
- Napájanie VDE
230 V AC
napájanie z el. siete
- Typ
GX 1030
Na stiahnutie
Datasheet
Datasheet 2749774 Metrix GX 1030 Arbitrárny generátor funkcií 0.01 MHz - 30 MHz arbitrárne, trojuholník, lorenzova krivka, pulz, rampa, šu
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2749774 Metrix GX 1030 Arbitrárny generátor funkcií 0.01 MHz - 30 MHz arbitrárne, trojuholník, lorenzova krivka, pulz, rampa, šu
Návod na obsluhu a bezpečnostné pokyny 2749774 Metrix GX 1030 Arbitrárny generátor funkcií 0.01 MHz - 30 MHz arbitrárne, trojuholník, lorenzova krivka, pulz, rampa, šu
Záručné podmienky
Záručné podmienky 2749774 Metrix GX 1030 Arbitrárny generátor funkcií 0.01 MHz - 30 MHz arbitrárne, trojuholník, lorenzova krivka, pulz, rampa, šu
Popis
GX1030 je generátor ľubovoľných funkcií 0,01 MHz až 30 MHz pre presné a rôznorodé, jednoduché a zložité signály všetkých typov: sínusový, štvorcový, trojuholníkový, rampový, pulzný, šumový, ľubovoľný (196 vstavaných kriviek), ktoré kombinuje s oveľa vyššími ... Generuje presnosť a frekvenčnú stabilitu ako bežné generátory. Okrem toho GX1030 ponúka užívateľovi interné a externé modulácie, ako aj lineárne a logaritmické pohyby. Na druhej strane s funkciou BURST, ktorá umožňuje ešte presnejšiu analýzu a detekciu veľmi krátkych udalostí, je možné nastaviť požadovaný počet cyklov signálu za časové obdobie. Integrovaný merač frekvencie zasa pokrýva frekvenčný rozsah od 100 MHz do 200 MHz. Harmonická funkcia vytvára 16 párnych alebo nepárnych rádov amplitúdy a fázy. Ergonomicky navrhnutý GX1030 je vybavený veľkoformátovým LCD displejom (960 x 540 mm), ktorý ponúka vynikajúcu čitateľnosť na 4,3-palcovej farebnej TFT obrazovke s vysokým kontrastom. Na stiahnutie sú k dispozícii dva PC softvéry na generovanie ľubovoľných signálov a programovanie generátora: SX-GENE a EasywaveX.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- BNC výstupy na prednom paneli: Výstupy generátora 1 a 2
- Nezávislé nastavenia (tvar vlny, f, fáza, amplitúda...), združené, zdvojené alebo kombinované
- Zadné BNC vstupy a výstupy: 3 vstupy/výstupy Ext trigger, frekvenčný čítač a zdroj hodín 10 MHz - synchronizácia
- Frekvenčný čítač: od 100 MHz do 200 MHz

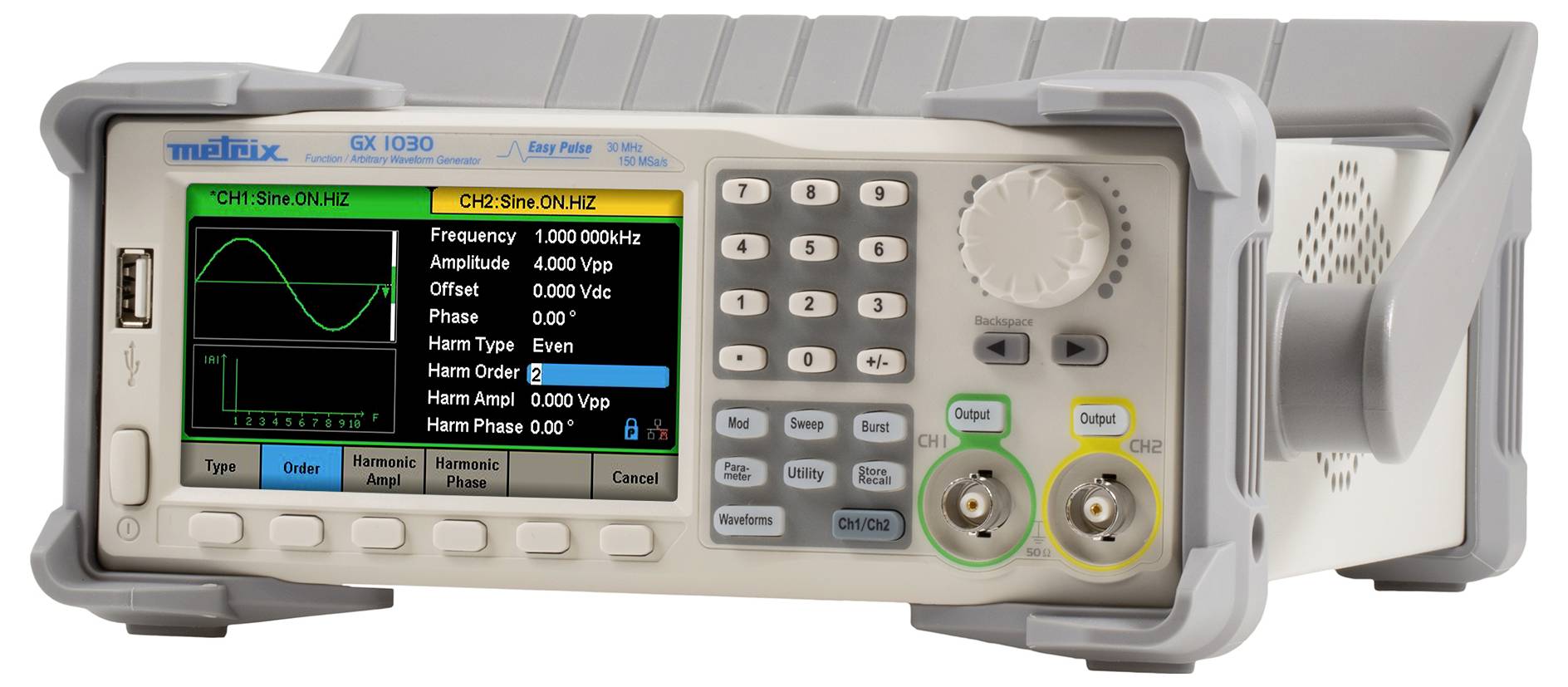

- Funkcia harmonických: Grafický displej, 16 párnych alebo nepárnych rádov s amplitúdou a fázou
- Úložisko: Uložte prednastavené alebo vlastné signály alebo kompletné konfigurácie zariadenia na USB kľúč
- Komunikačné rozhranie: USB zariadenie, USB host, LAN
- Frekvenčný rozsah od 0,001 MHz do 30 MHz klasické a ľubovoľné signály
- Technológia DDS na 2 výstupoch (spojka alebo zdvojenie) - kombinácia funkcií
- Vzorkovacia rýchlosť 150 MS/s s frekvenčným rozlíšením 14 bitov
- Analógová a digitálna AM alebo FM modulácia, FSK&ASK, PSK a PWM
- Pohodlné funkcie SWEEP a BURST
- Frekvenčný čítač od 100 Mhz do 200 Mhz
- Technológia EasyPulse na generovanie impulzov s nízkym jitterom impulzov
- Technológia TrueArb na elimináciu jitteru a skreslenia signálu
- Programovateľné cez USB alebo Ethernet pripojenie a uloženie na USB kľúč
- Funkcia harmonických: Grafický displej: 16 rádov, nepárnych alebo párnych, s amplitúdou a fázou
- Kombinácia kanálov: Zobrazenie usporiadania: 2 interné kanály CH1-CH2-CH1+CH2
- Úložisko: Ukladanie prednastavených alebo vlastných signálov alebo kompletných konfigurácií zariadenia na USB kľúč
- Komunikačné rozhrania: USB zariadenie, USB host, LAN
- Softvér: Softvér SX-GENE si môžete stiahnuť z našej stránky podpory spolu s ovládačmi LV a LW

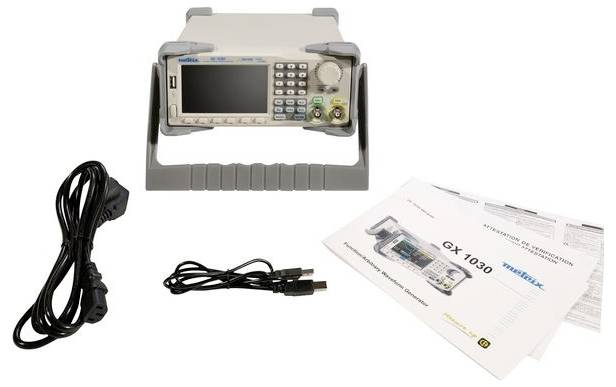

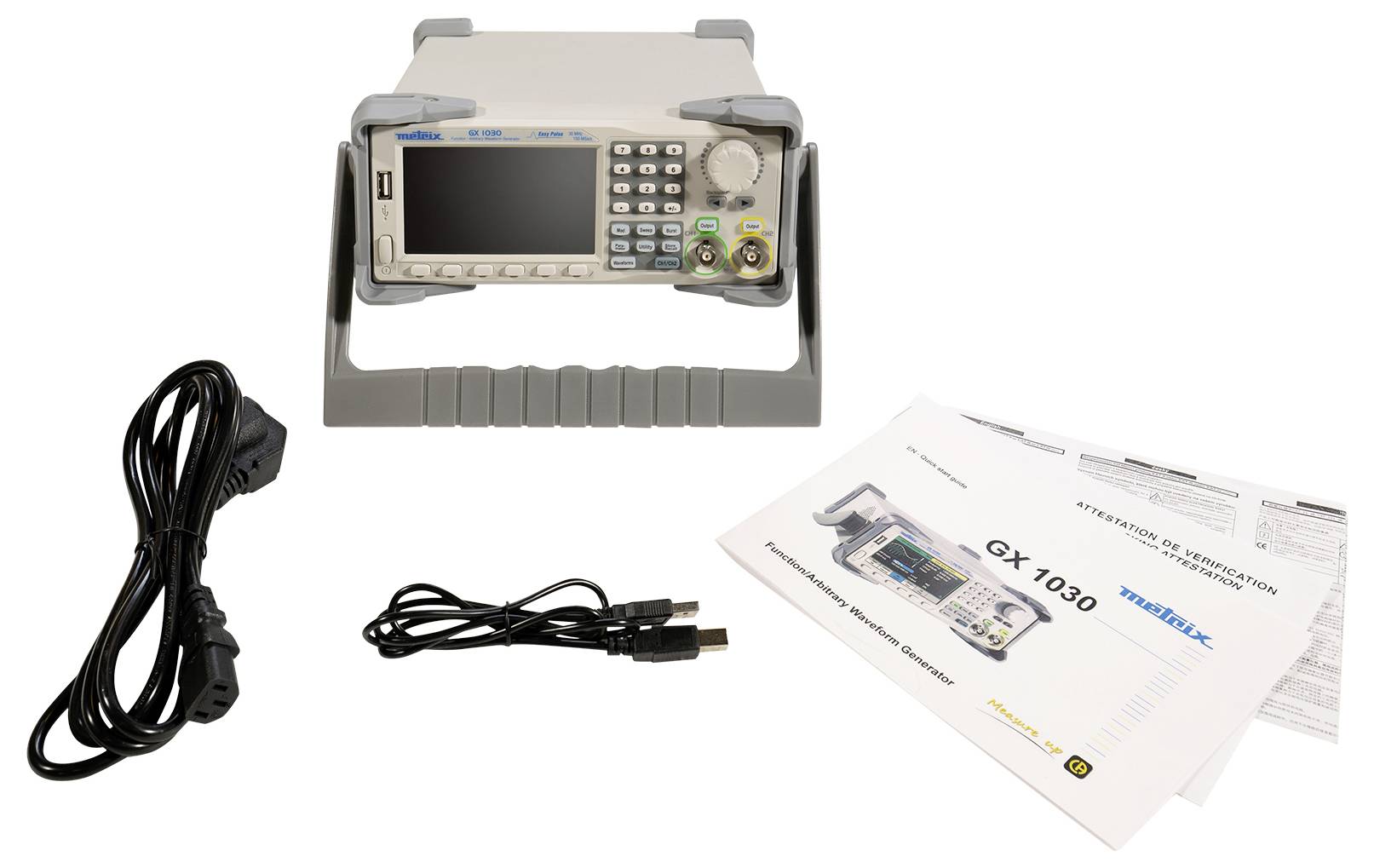

Rozsah dodávky
- 1 sieťový kábel 2P+E
- 1 kábel USB
- 1 tlačená príručka rýchleho spustenia v piatich jazykoch
