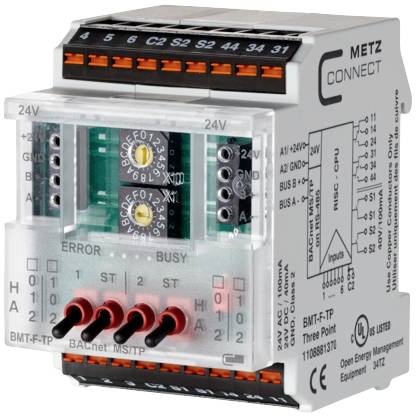

Metz Connect BMT-F-TP BACnet MS/TP 24 V/AC, 24 V/DC, 100 mA, výstupy 4 x
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (247,97 € / kus)
247,97 €
bez DPH.
Doprava zadarmo
Technické parametre
- Prúdový odber max.: 100 mA/AC; 40 mA/DC
- Reléový výstup: 2x dvojstupňový
- Spínacie napätie výstup relé max.: 250 V/AC
- Trvalý prúdový reléový výstup: 6 A / relé
- Polovodičový výstup: 2 normálne otvorené kontakty
- Spínané napätie polovodičového výstupu max.: 40 V AC/DC
- Trvalý prúdový polovodičový výstup: 100 mA
- Pripojovacia svorka: 4-pin
- Farba šedá
- Vstupy
6 digitálnych
- Výstupný prúd (max.)
100 mA
- Výstupný prúd (max.) - zaokrúhlený
100 mA
- Výstupné napätie (max.)
24 V/AC
24 V/DC
- Počet výstupov
4 x
- Rozmer.
(d x š x v) 60 x 50 x 69.30 mm
- Hmotnosť
126 g
- Výstupné napätie (max.)
24 V/AC
24 V/DC
- Prevádzková teplota (max.)
+55 °C
- Prevádzková teplota (min.)
-5 °C
- Číslo výrobcu
1108881370
- Obsah
1 ks
- Šírka
50 mm
- V
69.30 mm
- Dĺžka
60 mm
IP40
- Typ
BMT-F-TP BACnet MS/TP
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 3164649 Metz Connect BMT-F-TP BACnet MS/TP 24 V/AC, 24 V/DC, 100 mA, výstupy 4 x
Popis
Pre decentralizované spínacie úlohy bol vyvinutý trojbodový modul BACnet MS/TP so 6 digitálnymi vstupmi, 2 dvojstupňovými reléovými výstupmi a 2 digitálnymi výstupmi. Je vhodný napr. B. na spínanie viacstupňových čerpadiel a ventilátorov alebo žalúzií. Kontakty relé musia byť chránené vhodnými opatreniami závislými od zaťaženia. Vstupy a výstupy je možné prepínať a dopytovať cez štandardné objekty cez BACnet klienta. Vstupné svorky 1 - 6 sa pripájajú na svorky C2 dvojpólovým spôsobom pomocou bezpotenciálových spínačov alebo kontaktov. Modul má úroveň manuálneho ovládania výstupov. Adresa modulu a prenosová rýchlosť sa nastavujú pomocou dvoch prepínačov na prednej strane. Vhodné pre decentralizovanú montáž na montážne lišty TH35 podľa IEC 60715 do elektrických rozvodných dosiek. Pripojenie pomocou pružinových svoriek (zasúvacie).
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Inteligentné komponenty
- BACnet
- BACnet MS/TP
- BACnet MSTP
- BACnet I/O
- I/O modul
- I/O komponenty
- Zmiešané moduly
- Digitálny vstup - výstup
- RS485
- Decentralizovaná montáž
- Veľkosť uzáveru 45 mm
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
