modul na testovanie svietidiel Metz Connect LTM-E16 110280, 250 V DC/AC, 1 ks

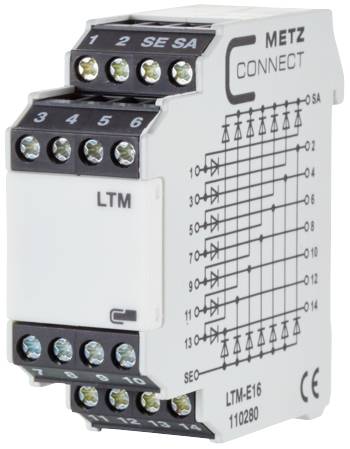

Modul s viacerými prípojkami a schémou zapojenia, označený METZ CONNECT. Obsahuje čísla pripojení a LED indikátory.

Druh obalu

Piece

Kategória výrobku

modul na testovanie svietidiel

Prevádzkové napätie max.

250 V/AC

250 V/DC

Spínacie napätie (max.)

250 V DC/AC

Typ

LTM-E16

Datasheety: (PDF)

Doručenie: Po 5. 10.

4 Ks

Počet

Celkom (17,88 € / kus)

17,88 €

bez DPH.

Už len 4 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: modul na testovanie svietidiel

Typ: LTM-E16

Prevádzkové napätie: 250 V DC/AC

Prevádzkové napätie max.: 250 V/AC
250 V/DC

Prevádzkové napätie: 250, 250 V/AC, V/DC (max)

Spínacie napätie (max.): 250 V DC/AC

Pripojenie: skrutková svorka

: IP40

Min. teplota: -20 °C

Max. teplota: +55 °C

Šírka: 22.50 mm

V: 61.30 mm

Hĺbka: 60 mm

Rozmer.: (š x v x h) 22.50 x 61.30 x 60 mm

Obsah: 1 ks

Hmotnosť: 100 g

AWG max.: 12

AWG min.: 22

Farba: sivá

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3164616 modul na testovanie svietidiel Metz Connect LTM-E16 110280, 250 V DC/AC, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3164616 modul na testovanie svietidiel Metz Connect LTM-E16 110280, 250 V DC/AC, 1 ks

Popis

Testovací modul lampy kombinuje niekoľko funkcií v jednom bloku (individuálne alebo hromadné správy a test lampy). Prichádzajúce chybové hlásenia sa zobrazujú na vstupoch (1, 3, 5, 7, 9, 11, 13). Kontrolky sú pripojené k výstupom (2, 4, 6, 8, 10, 12, 14). Ak je na vstupe správa, rozsvieti sa príslušná kontrolka. Súčasne sa na výstup SA prenesie signál. Ak je signál privedený na vstup SE, všetky kontrolky sa rozsvietia bez prenosu signálu na výstup SA. Prosím nepoužívajte pre 230 V LED diódy! (napájacie zdroje kondenzátorov), pre 7 svietidiel, výstup pre hromadné hlásenie, vstup pre test svietidiel, pripojenie skrutkovými svorkami.
