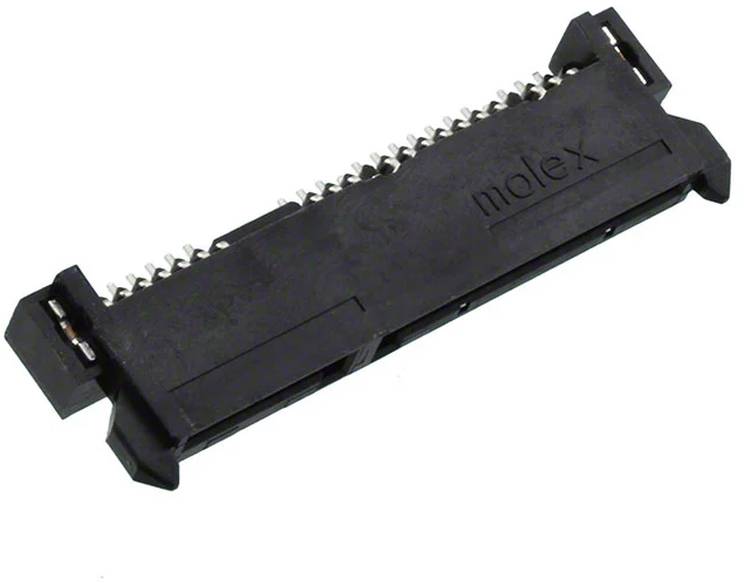

Molex SATA zásuvkový konektor Počet pólov 22 Raster (rozteč): 1.27 mm 470184001 1 ks Tape on Full reel
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
SATA zásuvkový konektor
Počet riadkov
1
Raster (rozteč)
1.27 mm
Počet pólov
22
Druh obalu
Tape on Full reel
Datasheety: (PDF)
8400 Ks
Počet
Min.: 350
Násobky: 350
Tape on Full reel
Ks (Obsah: )
Ks (Obsah: )
Celkom (7,55 € / kus)
2 642,50 €
s DPH
Doprava zadarmo
Hlavné benefity
Serial ATA
- Obsah: 1 ks
- Počet riadkov: 1
- Počet pólov: 22
Technické parametre
- Druh obalu
Tape on Full reel
- Kategória výrobku
SATA zásuvkový konektor
- Počet riadkov
1
- Vlastnosti
kódovacie
- Raster (rozteč)
1.27 mm
- Počet kontaktov v rade
22
- Počet pólov
22
- Menovitý prúd
1.5 A
- Menovitý prúd - filter
1.5 A
- Obsah
1 ks
- Pripojenie
SMT
- Uhol pripojenia
90°
- Hrúbka vrstvy potlačené strany
2.032 µm
- Hrúbka náteru na strane pripojenia
0.762 µm
- Číslo výrobcu
470184001
- Farba
čierna
- Materiál kontaktu
zliatina medi
- Kontaktný povrch tlačovej strany
cín
- Finálna úprava kontaktu
zlato
- Menovité napätie
15 V/DC
- V
5.15 mm
- Smer zástrčky
vodorovne k DPS
- Max. teplota
+85 °C
- Min. teplota
-35 °C
- Typ
470184001
- Engineering Part No
47018-4001
- Engineering Series Name
NB Recp (above board
- Engineering Series No
47018
Na stiahnutie
Datasheet
Datasheet 3036022 Molex SATA zásuvkový konektor Počet pólov 22 Raster (rozteč): 1.27 mm 470184001 1 ks Tape on Full reel
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3036022 Molex SATA zásuvkový konektor Počet pólov 22 Raster (rozteč): 1.27 mm 470184001 1 ks Tape on Full reel
Schéma zapojenia
Schéma zapojenia 3036022 Molex SATA zásuvkový konektor Počet pólov 22 Raster (rozteč): 1.27 mm 470184001 1 ks Tape on Full reel
Popis
1.27mm Pitch Serial ATA Host Receptacle, Mating Height 5.15mm, 0.76µm Gold (Au) Plating, Light Tin Solder Area, Surface Mount, Right-Angle, Top Mount Type, 22 Circuits, Lead-Free
