Molex vstavaná zásuvková lišta (precízna) Počet pólov 36 Raster (rozteč): 0.8 mm 757830140 1 ks Tape on Full reel

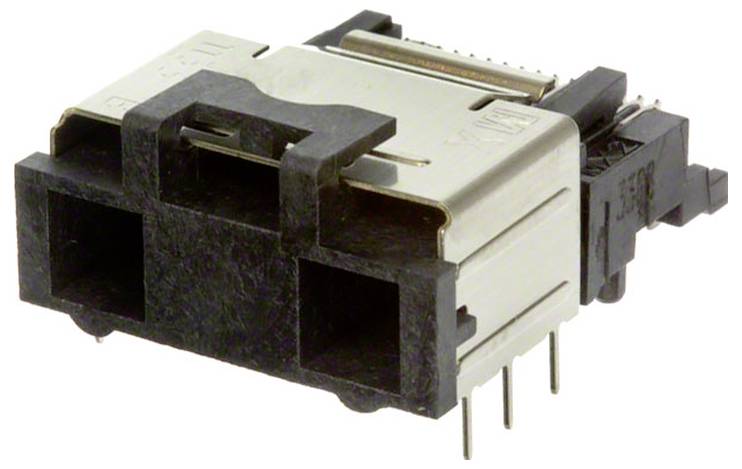

Zblízkosti pohľad na elektronický konektor s kovovými kolíkmi a obdĺžnikovým čiernym a strieborným puzdrom používaným na pripojenie dosiek plošných spojov.

Ilustračný obrázok

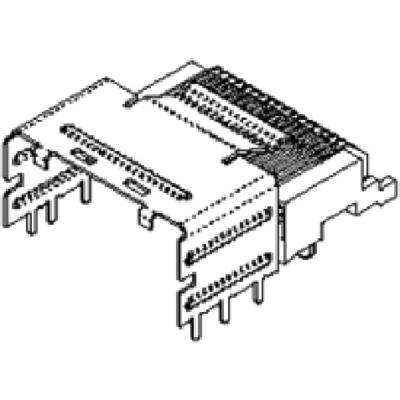

Čiernobiela kresba elektronického konektora s viacerými kolíkmi a bočnými výrezmi, bez ďalšieho popisu.

1/2

Ilustračný obrázok

Kategória výrobku

vstavaná zásuvková lišta (precízna)

Prevedenie

zásuvka

Počet riadkov

Raster (rozteč)

0.8 mm

Počet pólov

Datasheety: (PDF)

Doručenie: St 29. 7.

23801 Ks

Počet

Min.: 125

Násobky: 125

Tape on Full reel
Ks (Obsah: )

Celkom (9,04 € / kus)

1 130,00 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

iPass Conn

Obsah: 1 ks
Počet riadkov: 2
Počet pólov: 36

Technické parametre

Druh obalu: Tape on Full reel

Kategória výrobku: vstavaná zásuvková lišta (precízna)

Prevedenie: zásuvka

Počet riadkov: 2

Vlastnosti: kódovacie

Raster (rozteč): 0.8 mm

Počet pólov: 36

Menovitý prúd: 0.5 A

Menovitý prúd - filter: 500 mA

Obsah: 1 ks

Pripojenie: SMD
tlačené

Hrúbka vrstvy potlačené strany: 2.54 µm

Hrúbka náteru na strane pripojenia: 0.381 µm

Materiál puzdra: termoplast, odolný proti vysokým teplotám

Číslo výrobcu: 757830140

Farba: čierna

Materiál kontaktu: zliatina medi, pozinkovaná

Kontaktný povrch tlačovej strany: cín

Finálna úprava kontaktu: zlato

Menovité napätie: 30 V DC/AC

Smer zástrčky: vodorovne k DPS

Max. teplota: +80 °C

Min. teplota: -40 °C

Typ: 757830140

Engineering Part No: 75783-0140

Engineering Series Name: i Pass RA Kit w/hood

Engineering Series No: 75783

Na stiahnutie

Datasheet

Datasheet 3036492 Molex vstavaná zásuvková lišta (precízna) Počet pólov 36 Raster (rozteč): 0.8 mm 757830140 1 ks Tape on Full reel

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3036492 Molex vstavaná zásuvková lišta (precízna) Počet pólov 36 Raster (rozteč): 0.8 mm 757830140 1 ks Tape on Full reel

Schéma zapojenia

Schéma zapojenia 3036492 Molex vstavaná zásuvková lišta (precízna) Počet pólov 36 Raster (rozteč): 0.8 mm 757830140 1 ks Tape on Full reel

Popis

iPass I/O Surface Mount Receptacle, Right-Angle, Internal Assembly with Shell, 36 Circuit, 0.38µm Gold (Au), Through Hole Option, Tail Length 2.79mm, Universal Key
