Monacor TFX0615/8 výškový reproduktor 10 W 8 Ω
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
10 Ks
Počet
Celkom (66,66 € / kus)
66,66 €
bez DPH.
Už len 10 Ks skladom!
Technické parametre
- Čistá hmotnosť: 2,1 kg
- Technológia prenosu: kábel
- Frekvenčný rozsah: 100-6000 Hz (nízka frekvencia) 1700-20000 Hz (vysoká frekvencia)
- Menovitý výkon (RMS): 150 W (nízka frekvencia) / 10 W (vysoká frekvencia)
- Citlivosť: 94 dB (nízka frekvencia) / 98 dB (vysoká frekvencia)
- Inštalačný otvor: 145 mm
- Hĺbka vstavania: 75,5 mm
- Rozmery: 178 x 178 x 75,5 mm
- Vonkajší priemer: 178 mm
- Šírka: 178 mm
- výška 178 mm
- Hĺbka: 75,5 mm
- Farba: čierna
- Hmotnosť: 2,1 kg
- Typ reproduktora: 6,5"
- Celková hmotnosť: 2,65 kg
- Impedancia (Z): 8Ω
- Rezonančná frekvencia (fs): 97 Hz
- Rec. Separačná frekvencia (fmax.) (12 dB/Oct): 2200 Hz
- Hudobná záťaž (MAX): 300 W (nízka frekvencia) / 20 W (vysoká frekvencia)
- Priemer kmitacej cievky: Ø 38 mm (nízka frekvencia) / 25 mm (vysoká frekvencia)
- Priemer kruhu otvoru: 168 mm
- Poddajnosť (Cms): 0,21 mm/N
- Pohyblivá hmotnosť (Mms): 12,62 g
- Mechanická kvalita (Qms): 3,038
- Elektrická kvalita (Qes): 0,429
- Celková kvalita (Qts): 0,376
- Ekvivalentný objem (Vas): 7,2L
- DC odpor (Re): 5,39Ω
- Faktor sily (ŠxD): 9,82 Tm
- Hlasová cievka ind. (Le): 0,46 mH
- Tvorca kmitacej cievky: Polyimidy
- Lineárne vychýlenie (XMAX): 5,25 mm
- Eff. Plocha membrány (Sd): 153,944 cm2
- Hmotnosť magnetu: 0,81 kg
- Výška vinutia kmitacej cievky: 6 mm
- Materiál hlasovej cievky: medený drôt
- Horizontálny uhol lúča: 110°
- Vertikálny uhol lúča: 110°
- Kategória výrobku
výškový reproduktor
- Výkon RMS
10 W
- Zaťažiteľnosť (max.)
20 W
- Frekvencia (min.)
1700 Hz
- Frekvencia (max.)
20 kHz
- Rozsah frekvencie
1700 Hz - 20 kHz
- Akustický tlak
98 dB
- Impedancia
8 Ω
- Montážna hĺbka
75.5 mm
- Hmotnosť
2.1 kg
- Farba
čierna
- Dĺžka
7.55 cm
- Šírka
17.8 cm
- V
17.8 cm
- (Ø)
17.8 cm
- Montážny priemer
14.5 mm
- Veľkosť reproduktora ( ")
6.5 palca
Na stiahnutie
Datasheet
Datasheet 3340861 Monacor TFX0615/8 výškový reproduktor 10 W 8 Ω
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3340861 Monacor TFX0615/8 výškový reproduktor 10 W 8 Ω
Popis
PA koaxiálny reproduktor, 150W, 8Ω

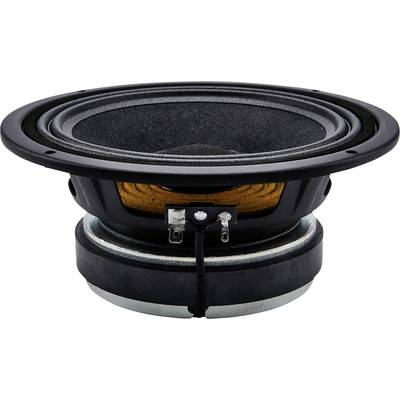

16,5 cm koaxiálny reproduktor (6½") s pevným kovovým košom 25 mm výškový reproduktor (1") s hodvábnou kupolou a neodýmovým magnetom Integrovaný vlnovod výškového reproduktora Nominálny uhol vyžarovania výškového reproduktora 110°
Tento text bol preložený strojovo.
16,5 cm koaxiálny reproduktor (6½") s pevným kovovým košom 25 mm výškový reproduktor (1") s hodvábnou kupolou a neodýmovým magnetom Integrovaný vlnovod výškového reproduktora Nominálny uhol vyžarovania výškového reproduktora 110°
Tento text bol preložený strojovo.
Prevedenie
- Impedancia (Z): 8Ω
- Technológia prenosu: kábel
- Frekvenčný rozsah: 100-6000 Hz (nízka frekvencia) 1700-20000 Hz (vysoká frekvencia);
- rezonančná frekvencia (f s ): 97 Hz
- Rec. Separačná frekvencia (fmax.) (12 dB/Oct): 2200 Hz
- Menovitý výkon (RMS): 150 W (nízka frekvencia) / 10 W (vysoká frekvencia)
- Hudobná záťaž (MAX): 300 W (nízka frekvencia) / 20 W (vysoká frekvencia)
- Citlivosť: 94 dB (nízka frekvencia) / 98 dB (vysoká frekvencia)
- Horizontálny uhol lúča: 110°
- Vertikálny uhol lúča: 110°
- súlad (C pani ): 0,21 mm/N
- Pohyblivá hmota (M pani ): 12,62 g
- Mechanická kvalita (Q pani ): 3 038
- Elektrická kvalita (Q to ): 0,429
- Celková kvalita (Q ts ): 0,376
- Ekvivalentný objem (V ako ): 7,2 l
- DC odpor (R e ): 5,39Ω
- Faktor sily (ŠxD): 9,82 Tm
- Hlasová cievka ind. (L e ): 0,46 mH
- Priemer kmitacej cievky: Ø 38 mm (nízka frekvencia) / Ø 25 mm (vysoká frekvencia)
- Výška vinutia kmitacej cievky: 6 mm
- Materiál hlasovej cievky: medený drôt
- Tvorca kmitacej cievky: Polyimidy
- Lineárne vychýlenie (X MAX ): 5,25 mm
- Eff. Oblasť membrány (s d ): 153 944 cm²
- Hmotnosť magnetu: 0,81 kg
- otvor zabudovania: Ø 145 mm.
- Hĺbka vstavania: 75,5 mm
- Priemer kruhu otvoru: Ø 168 mm
- Rozmery: 178 x 178 x 75,5 mm
- Vonkajší priemer: Ø 178 mm
- Šírka: 178 mm
- výška 178 mm
- Hĺbka: 75,5 mm
- Farba: čierna
- Hmotnosť: 2,1 kg
- Jednotka balenia: 1
- Typ reproduktora: 6,5"
- Rozmery balenia (Š x V x D): 0,24 x 0,15 x 0,24 m
- Celková hmotnosť: 2,65 kg
- Čistá hmotnosť: 2,1 kg
