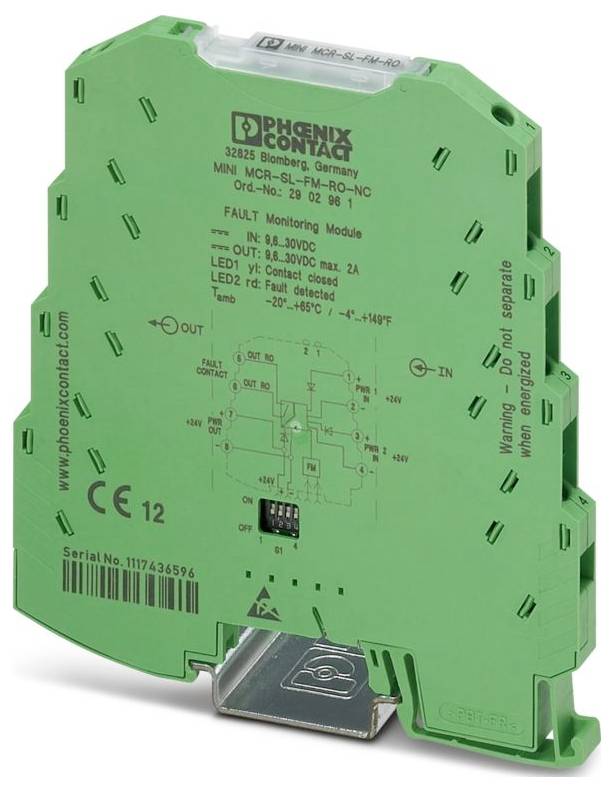

Monitorovací modul Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
Monitorovací modul
Vstupný signál max. (Napätie)
30 V
Typ
MINI MCR-SL-FM-RC-NC
Rozmer.
(d x š x v) 101.2 x 6.2 x 93.1 mm
Pripojenie
skrutkovací
Datasheety: (PDF)
Počet
Celkom (117,88 € / kus)
117,88 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová rada: MINI Analog
- Typ pripojenia: Skrutkové pripojenie
- Závit skrutky: M3
- Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez vodiča AWG: 26 ... 12
- Šírka: 6,2 mm
- výška 93,1 mm
- Hĺbka: 101,2 mm
- Farba: zelená (RAL 6021)
- Materiál puzdra: PBT
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -20 °C ... 65 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Nadmorská výška: ≤ 2000 m
- Normy/predpisy: EN 61000-4-6
- Poznámka: Počas procesu interferencie sa môžu vyskytnúť mierne odchýlky.
- Typ montáže: montáž na DIN lištu
- Kategória prepätia: II
- Stupeň znečistenia: 2
- Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
- Dĺžka odizolovania: 12 mm
- Montážna poloha: ľubovoľná
- Označenie: Certifikácia UL 508; Trieda I, Oddiel 2, Skupiny A, B, C, D T4; Trieda I, Zóna 2, Skupina IIC
- UL, USA / Kanada: UL, USA / Kanada
- Protipožiarna ochrana koľajových vozidiel (DIN EN 45545-2) R22: HL 1 - HL 2
- Protipožiarna ochrana koľajových vozidiel (DIN EN 45545-2) R23: HL 1 - HL 2
- Protipožiarna ochrana koľajových vozidiel (DIN EN 45545-2) R24: HL 1 - HL 2
- Rozsah napájacieho napätia: 9,6 V DC ... 30 V DC (Na premostenie napájacieho napätia je možné použiť konektor zbernice na DIN lištu (ME 6.2 TBUS-2 1.5/5-ST-3.81 GN, číslo výrobku 2869728); zacvakáva sa na 35 mm DIN lištu podľa EN 60715)
- CE: CE
- Elektromagnetická kompatibilita: Súlad so smernicou EMC
- Interferenčné žiarenie: Interferenčné žiarenie
- Statický výboj: Statický výboj
- Poznámka: Kritérium B
- Elektromagnetické RF pole: Elektromagnetické RF pole
- Rýchle prechodové javy (Burst): Rýchle prechodové javy (Burst)
- Vedené rušenie: Vedené rušenie
- Odolnosť: EN 61000-6-2
- Maximálne spínacie napätie: 30 V AC/DC
- Indikátor stavu: Žltá LED dióda (spínací výstup)
- Označenie: Vedené rušenie
- Galvanické oddelenie medzi vstupom a výstupom: áno
- Dodávka: Dodávka
- Zaťaženie rázovým prúdom: Zaťaženie rázovým prúdom
- Maximálna spotreba energie:< 5 mA (pri 24 V DC)
- Obmedzenie použitia: Obmedzenie použitia
- Poznámka k EMC: EMC: Produkt triedy A, pozri vyhlásenie výrobcu v oblasti na stiahnutie
- Izolácia: Základná izolácia
- Menovité izolačné napätie: 50 V AC/DC
- Skúšobné napätie: 1,5 kV AC (50 Hz, 60 s)
- Funkčnosť: Funkčnosť
- Galvanické oddelenie: Galvanické oddelenie
- Maximálny teplotný koeficient:< 0,01 %/K
- Spotreba energie:< 120 mW (pri 24 V jednosmernom napätí)
- Maximálny výstupný prúd: 2 A
- Typická odchýlka od hodnoty v plnom rozsahu: 2 %
- Konfigurácia: DIP prepínače
- Signál: Napätie: Signál: Napätie
- Popis vstupu: Napäťový vstup pre monitorovanie redundancie
- Vstupné signálové napätie: 9,6 V DC ... 30 V DC
- Spínanie: Relé: Spínanie: Relé
- Maximálny spínací prúd: 50 mA
- Výstupné signálové napätie: 8,8 V DC ... 29,2 V jednosmerného prúdu
- Indikátor chyby: červená LED dióda
- Galvanické oddelenie vstupu, napájania a výstupného napájania od spínaného výstupu IEC/EN 61010: Galvanické oddelenie vstupu, napájania a výstupného napájania od spínaného výstupu IEC/EN 61010
- Signál: Napätie/Prúd: Signál: Napätie/Prúd
- Typ
MINI MCR-SL-FM-RC-NC
- Kategória výrobku
Monitorovací modul
- Vstupný signál max. (Napätie)
30 V
- Rozmer.
(d x š x v) 101.2 x 6.2 x 93.1 mm
- Pripojenie
skrutkovací
- Výstupný signál (napätie)
8.8 V DC ... 29.2 V DC
- Výstupný signál (prúd)
2 A
- Vstupný signál (napätie)
9.6 V DC ... 30 V DC
- Obsah
1 ks
- Konfigurácia
DIP spínač
- Šírka
6.2 mm
- V
93.1 mm
- Dĺžka
101.2 mm
- Max. okolitá teplota
65 °C
- Min. okolitá teplota
-20 °C
- Napájacie napätie (num.)
30 V/DC
- Napájacie napätie U (B)
9.6 V DC ... 30 V DC
- Flexibilné priemer (max.)
2.5 mm²
- Pevný prierez (max.)
2.5 mm²
- Prierez flexibilné (min.)
0.2 mm²
- Prierez pevný (min.)
0.2 mm²
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3579715 Monitorovací modul Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579715 Monitorovací modul Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 1 ks
Popis
Modul monitorovania porúch sa používa na vyhodnocovanie a hlásenie zhromaždených porúch systému monitorovania porúch a na monitorovanie napájacích napätí. Chybové hlásenie sa prenáša cez normálne zatvorený kontakt. Skrutkové pripojenie, štandardná konfigurácia.
