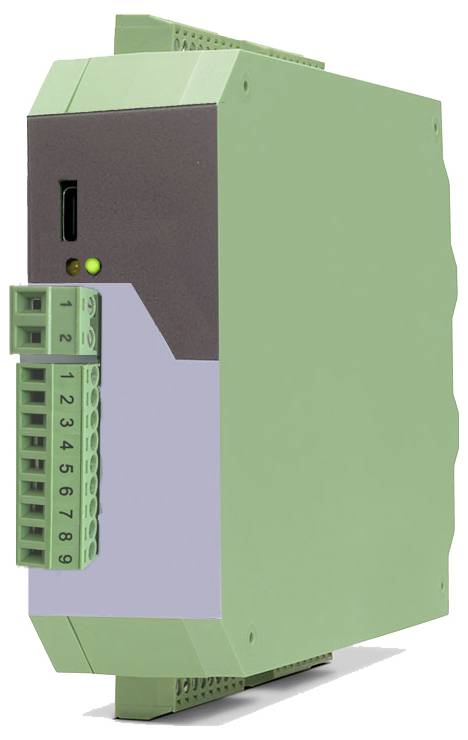

Motrona 6890.5020 strážca otáčok
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
strážca otáčok
Prevádzkové napätie
30 V/DC
Typ
6890.5020
Rozmer.
(d x š x v) 140 x 34 x 118 mm
Hmotnosť
160 g
Datasheety: (PDF)
Počet
Celkom (397,56 € / kus)
397,56 €
bez DPH.
Doprava zadarmo
Technické parametre
- Riadiace vstupy – Počet: 5
- Riadiace vstupy – doba odozvy: cca 1 ms
- Riadiace vstupy – Zaťaženie: max. 2 mA pri 24 V DC
- Riadiace výstupy – Počet: 4
- Riadiace výstupy – Doba odozvy: min. 1 ms (v závislosti od nastavení „Čas vzorkovania (s)“ a „Filter priemerovania“ atď.)
- Materiál puzdra: Plast
- Kryt – Montáž: na 35 mm DIN lištu
- Rozmery krytu (Š x V x H): 34 x 100 x 131 mm
- Kryt (bez pripojení) – Trieda ochrany: IP20
- Podmienky prostredia – Nadmorská výška: max. 2000 m nad morom
- Napájanie senzora – Výstupné napätie: 5 VDC a 24 VDC (približne o 1 V nižšie ako vstupné napätie)
- Napájanie senzora – výstupný prúd: max. 200 mA
- Inkrementálne vstupy - Stopy: A, B (HTL jednostranný, TTL jednostranný) A, /A, B, /B (RS422, HTL diferenciálny)
- Inkrementálne vstupy – konfigurácie: RS-422, HTL diferenciálny, HTL jednostranný, TTL
- Inkrementálne vstupy – RS422: max. 1 MHz (diferenciálny signál RS-422)> 0,5 V)
- Inkrementálne vstupy – diferenciálny HTL: max. 1 MHz (diferenciálny signál HTL)> 1 V)
- Inkrementálne vstupy – HTL Single Ended: max. 350 kHz, (Nízky: 0 … 5 V, Vysoký: 9 … 30 V)
- Inkrementálne vstupy – TTL: max. 350 kHz, (nízka: 0 … 0,6 V, vysoká: presnosť 2,2 … 5 V)
- Rozhranie SSI – vstup/výstup SSI: diferenciálny TTL (RS422)
- Rozhranie SSI – Stopy: Odchod hodín, /Odchod hodín, Dáta, /Dáta, Príchod hodín, /Prichod hodín
- Rozhranie SSI – konfigurácia: Master alebo Slave
- Rozhranie SSI – Formát: Binárny alebo Grayov kód
- Rozhranie SSI – Rozlíšenie: 10 … 32 bitov
- Rozhranie SSI – Zaťaženie: Ri = cca 13 kOhm
- Riadiace výstupy – Výstupný prúd: max. 100 mA
- Teplota okolia – Prevádzka: -20 °C … +60 °C (bez kondenzácie)
- Napájanie jednosmerným prúdom – Ochranný obvod: Ochrana pred prepólovaním
- Napájanie jednosmerným prúdom – Spotreba prúdu: cca 60 mA (bez záťaže)
- Externá ochrana: T 0,5 A
- Riadiace vstupy – Formát: HTL, PNP (nízky 0 … 3 V, vysoký 9 … 30 V)
- Analógový výstup – Konfigurácia: Prúdový alebo napäťový výstup
- Analógový výstup – Prúdový výstup: 0/4 … 20 mA (Zaťaženie: max. 270 ohmov) Rozlíšenie 16 bitov
- Analógový výstup – doba odozvy:< 1 ms
- Miera poruchovosti – MTBF v rokoch: 58,7 roka
- Jednosmerné napájanie – Vstupné napätie: 18 … 30 VDC
- Pripojenie – Typ pripojenia: Skrutková svorka, 1,5 mm² / AWG 16
- Rozhranie SSI – Frekvencia: 100 kHz – 2 MHz (nastaviteľná)
- Rozhranie Štart/Stop – vstup RS422: 1 x (Štart Stop, /Štart Stop); 1 x (Init In, /Init In)
- Rozhranie Štart/Stop – výstup RS422: 1 x (Init Out, /Init Out)
- Rozhranie Štart/Stop – Šírka impulzu inicializačných impulzov: 1…9 µs (nastaviteľná)
- Rozhranie Štart/Stop – Frekvencia počiatočných impulzov: 62,5 Hz – 5000 Hz (nastaviteľná)
- Rozhranie Štart/Stop – Frekvencia hodín pre meranie času: 48 MHz
- Rozhranie Štart/Stop – Rozlíšenie: Závisí od rýchlosti vlnovodu enkodéra.
- Analógový výstup – Napäťový výstup: -10…+10 V (max. 2 mA)
- Riadiace výstupy – Formát / Úroveň: 5 … 30 V (v závislosti od napätia na COM+), PNP
- Sériové rozhranie – Formát: RS232
- Sériové rozhranie – prenosová rýchlosť: 9600, 19200, 38400 alebo 115200 baud
- Sériové rozhranie – formát údajov: 8-párne-1, 8-nepárne-1, 8-žiadne-1, 8-žiadne-2
- Rozhranie USB – verzia: USB-C
- Rozhranie USB – formát údajov: 8-žiadny-1
- Rozhranie USB – prenosová rýchlosť: 115200 baud
- Indikátor – LED: Zelená LED (pripravené na prevádzku) Žltá LED (chyba)
- Typ
6890.5020
- Kategória výrobku
strážca otáčok
- Prevádzkové napätie
30 V/DC
- Rozmer.
(d x š x v) 140 x 34 x 118 mm
- Hmotnosť
160 g
- Šírka
34 mm
- V
118 mm
- Dĺžka
140 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3805209 Motrona 6890.5020 strážca otáčok
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3805209 Motrona 6890.5020 strážca otáčok
Popis
Multifunkčné zariadenie ponúka výkonnú možnosť riadenia a vyhodnocovania inkrementálnych enkodérov, absolútnych enkodérov a prevodníkov vzdialenosti s rozhraním štart-stop.
Zariadenie je voliteľne dostupné aj vo verzii RL, ktorá navyše obsahuje štyri reléové výstupy. Zariadenie monitoruje okrem iného aj zastavenie a smer otáčania.
Tento text bol preložený strojovo.
Zariadenie je voliteľne dostupné aj vo verzii RL, ktorá navyše obsahuje štyri reléové výstupy. Zariadenie monitoruje okrem iného aj zastavenie a smer otáčania.
Tento text bol preložený strojovo.
Prevedenie
- Impulzný vstup vo formáte A, B, 90° [HTL] alebo A, /A, B, /B [RS422] možný aj ako jedna stopa
- Vstupná frekvencia do 1 MHz
- SSI vstup/výstup vo formáte CLOCK+, CLOCK-, DATA+, DATA- [RS422], 32 bit
- SSI hodinová frekvencia 100 kHz ... 2 MHz
- Rozhranie štart-stop pre snímače absolútneho posunu a magnetostrikčné senzory
- 4 riadiace výstupy
- 16-bitový analógový výstup (±10 V alebo 0/4 ... 20 mA)
- Napájací zdroj 18 ... 30 V jednosmerného prúdu
- Výstup pomocného napätia +5 V pre napájanie TTL enkodérov
- Kompaktné puzdro na montáž na 35 mm DIN lištu (podľa EN 60715)
- Jednoduchá parametrizácia cez používateľské rozhranie OS (freeware)
Rozsah dodávky
- návod na použitie.
