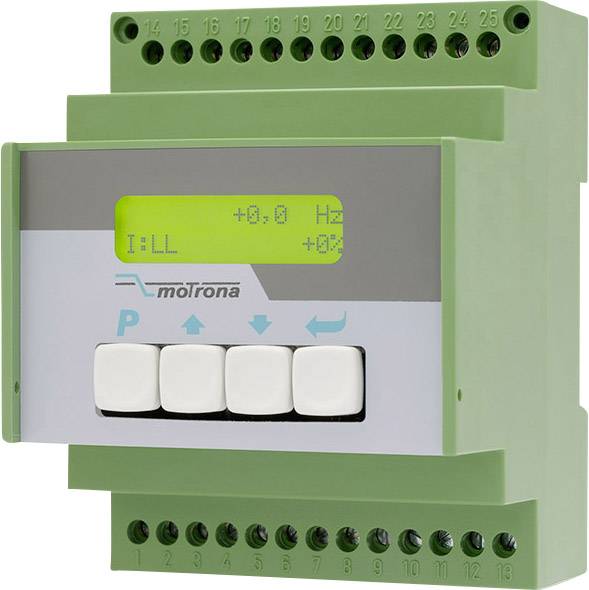

Motrona 6890.5060 strážca otáčok
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
strážca otáčok
Prevádzkové napätie
24 V/DC
Typ
6890.5060
Vstupy merania
2
Výstupy
1 analógový výstup / 3 reléové výstupy / 3 spínacie výstupy
Datasheety: (PDF)
Počet
Celkom (478,86 € / kus)
478,86 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Univerzálne monitory rýchlosti, státia a smeru otáčania, typ DZ260
- 3 programovateľné reléové výstupy
- 1 analógový výstup
Technické parametre
- Výstup pomocného napätia pre kódovač: max. 5,2 V 200 mA
- Vstupy kódovacieho zariadenia: RS422, TTL, HTL
- Vstupná frekvencia pri TTL max. 1 MHz, HTL max. 350 kHz; analógový výstup: +/- 10 V, 0–20 mA, 4–20 mA; rozlíšenie: 14 bitov, presnosť: 0,1%; doba ustálenia: približne 200us
- Reléové výstupy: 3 bezpotenciálové prepínacie kontakty, spínacia kapacita 30VDC / 2A alebo 125VAC / 0,6A alebo 230VAC / 0,3A
- Čas odozvy: približne 4 ms
- Spínacie výstupy: 3 rýchle, proti skratu odolné PNP výstupy 5 - 30 V, každý s 350 mA
- Reakčný čas:<1 ms
- Sériové rozhranie: RS232 / 2400-38400 baud
- Typ
6890.5060
- Kategória výrobku
strážca otáčok
- Vstupy merania
2
- Výstupy
1 analógový výstup / 3 reléové výstupy / 3 spínacie výstupy
- Prevádzkové napätie
24 V/DC
- Rozmer.
(d x š x v) 76 x 72 x 91 mm
- Hmotnosť
180
- Šírka
72 mm
- V
91 mm
- Dĺžka
76 mm
Na stiahnutie
Datasheet
Datasheet 1380702 Motrona 6890.5060 strážca otáčok
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1380702 Motrona 6890.5060 strážca otáčok
Popis
Zariadenia sú koncipované ako strážne moduly pre inštaláciu do rozvádzača. Používajú sa na sledovanie nadmerných rýchlostí, poddimenzovania, smeru otáčania alebo zastavenia strojov. Analógový výstup je možné použiť aj na regulačné a regulačné účely.
Špeciálnymi vlastnosťami týchto zariadení sú veľmi vysoký frekvenčný rozsah, rýchla odozva a univerzálnosť s ohľadom na možné monitorovacie funkcie a univerzálne vstupy pre pripojenie inkrementálnych kódovacích zariadení (RS422 alebo HTL), bezdotykové spínače, fotoelektrické bariéry a signály TTL. Jednoduché nastavenie pomocou 4 tlačidiel a LCD alebo sériového rozhrania RS232.
Tento text bol preložený strojovo.
Špeciálnymi vlastnosťami týchto zariadení sú veľmi vysoký frekvenčný rozsah, rýchla odozva a univerzálnosť s ohľadom na možné monitorovacie funkcie a univerzálne vstupy pre pripojenie inkrementálnych kódovacích zariadení (RS422 alebo HTL), bezdotykové spínače, fotoelektrické bariéry a signály TTL. Jednoduché nastavenie pomocou 4 tlačidiel a LCD alebo sériového rozhrania RS232.
Tento text bol preložený strojovo.
Prevedenie
- Analógový výstup úmerný načítanej vstupnej frekvencii; 3 programovateľné reléové výstupy pre prekročenie rýchlosti, prekročenie rýchlosti a zastavenie
Rozsah dodávky
- CD so softvérom operátora
- návod na použitie.
