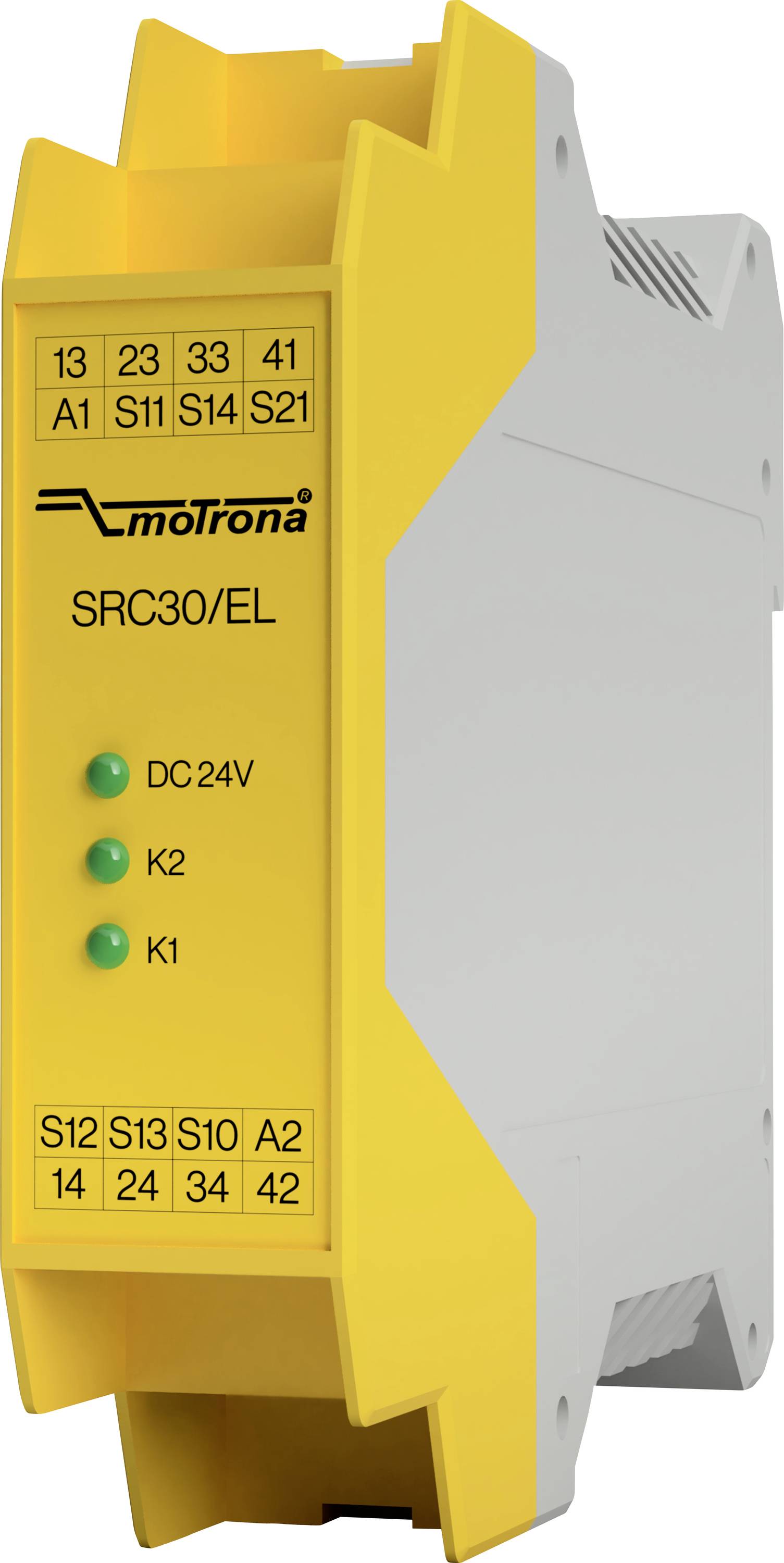

Motrona 8382.6730.EL ochranné relé, 24 V/DC, 3 spínacie, 1 rozpínací, 8382.6730.EL, 1 ks
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
ochranné relé
Prevádzkové napätie
24 V/DC
Typ
8382.6730.EL
Reakčná doba
50 ms
Typ kontaktu
3 spínacie
1 rozpínací
Datasheety: (PDF)
Počet
Celkom (215,45 € / kus)
215,45 €
bez DPH.
Doprava zadarmo
Technické parametre
- Kryt – Montáž: na 35 mm DIN lištu
- Hmotnosť obalu: cca 150 g
- Napájanie – pri menovitom napätí: 2,6 W
- Napájanie – Nábehový prúd A1: 5 A (cca 250 µs) Čas filtra Vypínacie testovacie impulzy /
- (A1 / S12 / S14) – Test v tme: max. 3 ms (šírka testovacieho impulzu) / 500 ms (frekvencia testovacieho impulzu) Testovacie impulzy pri zapnutí /
- (A1 / S12 / S14) – Test jasu: max. 1 ms (šírka testovacieho impulzu) / 500 ms (frekvencia testovacieho impulzu)
- (A1 / S12 / S14) – Poznámka: Musí sa zabezpečiť, aby prípadné aktivačné impulzy (test jasu) vysielané vysielačom signálu nespôsobili krátkodobú aktiváciu bezpečnostného relé, a preto by sa malo zásadne deaktivovať.
- Spínacia schopnosť – AC: 250 V, 2000 VA, 8 A odporová záťaž; bezpečnostné kontakty 250 V, 3 A pre AC-15; 250 V, 500 VA, 2 A odporová záťaž
- Spínacia schopnosť – (13-14, 23-24, 33-34) DC: 30 V, 240 W, 8 A pre odporovú záťaž 6 spínacích cyklov/min. 24 V, 3 A pre DC-13 Celkový tepelný prúd I Max. 5 A na kontakt (pozri krivku limitu celkového prúdu)
- Spínací výkon – signalizačné kontakty (41-42) DC: 30 V, 60 W, 2 A pre odporovú záťaž
- Spínacia schopnosť – minimálna zaťažiteľnosť kontaktu: 5 V, 10 mA
- Ochrana kontaktu – normálne zatvorený kontakt: 10 A gG
- Ochrana proti kontaktu – otvárač: 6 A gG
- Ochrana kontaktu – oneskorenie zapnutia:< 50 ms
- Oneskorenie vypnutia – Ovládanie cez: A1< 40 ms; S12 alebo S13/S14< 20 ms
- Oneskorenie vypnutia – Čas reštartovania:< 500 ms
- Oneskorenie vypnutia – prierez vodiča: 0,14 – 2,5 mm²
- Uťahovací moment – min.: 0,5 Nm
- Uťahovací moment – Max.: 0,6 Nm
- Uťahovací moment – Materiál kontaktu: AgSnO2
- Uťahovací moment – Životnosť kontaktov: mechanická cca 1 x 10⁷
- Uťahovací moment – Skúšobné napätie: 2,5 kV (riadiace napätie / kontakty) Menovité impulzné výdržné napätie,
- Uťahovací moment – Menovité izolačné napätie: 250 V Stupeň znečistenia /
- Teplota okolia – Prevádzková nadmorská výška: ≤ 2 000 m (nad morom)
- Kategória výrobku
ochranné relé
- Typ
8382.6730.EL
- Prevádzkové napätie
24 V/DC
- Reakčná doba
50 ms
- Typ kontaktu
3 spínacie
1 rozpínací
- Spínacie napätie (max.)
250 V/AC
- Max. spínací výkon
2000 VA
240 W
IP20
- Prevádzková teplota (min.)
-15 °C
- Prevádzková teplota (max.)
55 °C
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3805211 Motrona 8382.6730.EL ochranné relé, 24 V/DC, 3 spínacie, 1 rozpínací, 8382.6730.EL, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3805211 Motrona 8382.6730.EL ochranné relé, 24 V/DC, 3 spínacie, 1 rozpínací, 8382.6730.EL, 1 ks
Popis
Bezpečnostné relé zaisťuje vysokú ochranu prostredníctvom troch integrovaných bezpečnostných relé a je kompatibilné s rôznymi typmi enkodérov. Vďaka certifikáciám podľa noriem EN 81-20 a EN 81-50 je ideálny na použitie vo výťahových systémoch, ako aj na monitorovanie bezpečnostných zariadení na strojoch a zariadeniach. Kompaktný dizajn uľahčuje integráciu do existujúcich rozvádzačov, zatiaľ čo LED indikátory stavu podporujú jednoduchú diagnostiku a uvedenie do prevádzky. Vďaka flexibilnému vyhodnoteniu rôznych zdrojov signálu ponúka bezpečnostné relé ekonomické a všestranné riešenie pre aplikácie so zvýšenými bezpečnostnými požiadavkami.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- 3 okamžité bezpečnostné kontakty
- 1 kontakt na okamžité hlásenie
- Pripojenie: núdzových tlačidiel, mechanických bezpečnostných spínačov, bezkontaktných bezpečnostných spínačov, bezpečnostných komponentov s výstupmi OSSD
- Jednokanálová alebo dvojkanálová prevádzka
- Spätná väzba na monitorovanie následných stýkačov alebo rozširujúcich modulov
- Cyklické monitorovanie výstupných kontaktov
- Zobrazenie stavu spínania a napájania pomocou LED diódy
- Automatický alebo manuálny štart
- Monitorovanie priečneho spojenia a zemného spojenia
- Použitie do SIL3/PLe, kategória 4
- (EN ISO 13849‐1 / EN IEC 62061 / EN 61508)
Rozsah dodávky
- návod na použitie.
