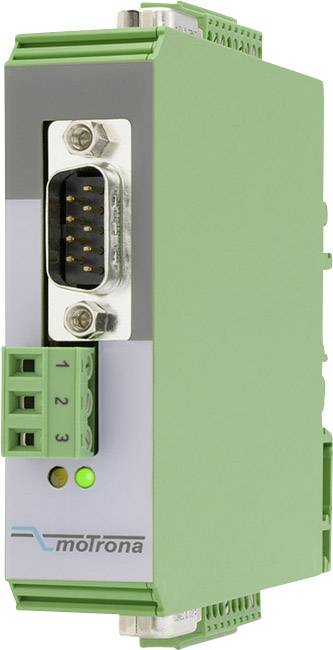

Motrona 8386.5010 rozdeľovač signálu SinCos
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
rozdeľovač signálu SinCos
Prevádzkové napätie
24 V/DC
Typ
8386.5010
Vstupy merania
1
Výstupy
4
Datasheety: (PDF)
6 Ks
Počet
Celkom (462,60 € / kus)
462,60 €
bez DPH.
Doprava zadarmo
Už len 6 Ks skladom!
Hlavné benefity
Rozdeľovač signálu a prevodník signálu pre rotačné enkodéry so sínuso-kosínusovým výstupom
- 1 x vstup SinCos
- 2 x výstup SinCos
- 2 x inkrementálny výstup (TTL / HTL)
Technické parametre
- Napájanie kodéra: 5VDC
- Medzná frekvencia: 500 kHz
- Vstupné signály kodéra: sin + / sin- / cos + / cos- / ref + / ref- vo formáte 1 Vss
- Výstupy: 2 sínuso-kosínusové výstupy v rovnakom formáte ako vstup, 2 prírastkové výstupy vo formáte A, / A, B, / B, Z, / Z, individuálne nastaviteľné na úroveň TTL / RS422 alebo HTL (10-30V)- Úroveň
- Doba prenosu signálu: približne 200ns.
- Typ
8386.5010
- Kategória výrobku
rozdeľovač signálu SinCos
- Vstupy merania
1
- Výstupy
4
- Prevádzkové napätie
24 V/DC
- Rozmer.
(d x š x v) 102 x 22.5 x 102 mm
- Hmotnosť
100 g
- Šírka
22.5 mm
- V
102 mm
- Dĺžka
102 mm
Na stiahnutie
Datasheet
Datasheet 1380699 Motrona 8386.5010 rozdeľovač signálu SinCos
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1380699 Motrona 8386.5010 rozdeľovač signálu SinCos
Popis
Distribútor signálu SV 210 slúži na čistú a bezproblémovú distribúciu signálov z takzvaných kodérov Sincos do niekoľkých koncových zariadení. Koncové zariadenia je možné ovládať buď signálmi Sincos, alebo prírastkovými impulzmi.
Na dvoch sínusových výstupoch distribútor zasa dodáva sínusové signály rovnakého formátu ako na vstupe vrátane referenčného impulzu (ak ho poskytuje kodér). Všetky sínusové signály používajú formát napätia 1 Vss (diferenciálny), ktorý je bežný pre priemyselné rotačné snímače.
Toto zariadenie nepodporuje prúdové signály podľa štandardu 11 µA.
Distribútor dodáva impulzy štvorcovej vlny k dvom prírastkovým výstupom, presne jeden impulz za sínusovú periódu a jeden nulový impulz zodpovedajúci prichádzajúcemu referenčnému impulzu. V zásade sú k dispozícii diferenciálne signály A, / A, B, / B, Z, / Z. Výstupnú úroveň je možné zvoliť samostatne pre každý z dvoch prírastkových výstupov (rozsah TTL 5 V až HTL max. 30 V)
Tento text bol preložený strojovo.
Na dvoch sínusových výstupoch distribútor zasa dodáva sínusové signály rovnakého formátu ako na vstupe vrátane referenčného impulzu (ak ho poskytuje kodér). Všetky sínusové signály používajú formát napätia 1 Vss (diferenciálny), ktorý je bežný pre priemyselné rotačné snímače.
Toto zariadenie nepodporuje prúdové signály podľa štandardu 11 µA.
Distribútor dodáva impulzy štvorcovej vlny k dvom prírastkovým výstupom, presne jeden impulz za sínusovú periódu a jeden nulový impulz zodpovedajúci prichádzajúcemu referenčnému impulzu. V zásade sú k dispozícii diferenciálne signály A, / A, B, / B, Z, / Z. Výstupnú úroveň je možné zvoliť samostatne pre každý z dvoch prírastkových výstupov (rozsah TTL 5 V až HTL max. 30 V)
Tento text bol preložený strojovo.
Prevedenie
- Tenké, priestorovo úsporné plastové puzdro na montáž na DIN lištu; pripojenia pre signály SinCos prostredníctvom konektora D-SUB; inkrementálne impulzné výstupy prostredníctvom zasúvateľných skrutkových svoriek.
