Motrona 8590.5010 menič signálu frekvenčný / analógový

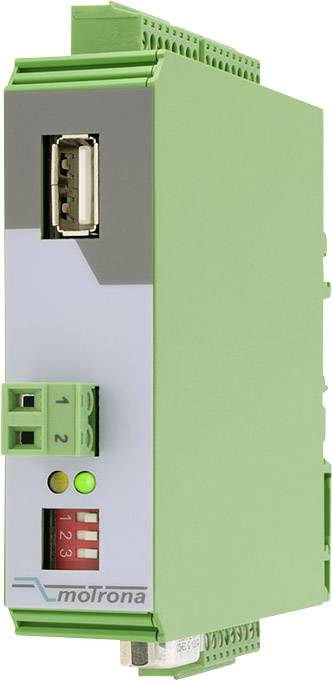

Zelené elektronické zariadenie s USB portom a LED displejom, používané pre priemyselnú automatizáciu alebo riadiace systémy.

Kategória výrobku

menič signálu frekvenčný / analógový

Prevádzkové napätie

24 V/DC

Typ

8590.5010

Vstupy merania

Výstupy

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (516,26 € / kus)

516,26 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Univerzálny prevodník analógových signálov

Inkrementálny výstup snímača a rozhranie SSI na zobrazenie polohy alebo uhlovej polohy úmernej analógovému signálu
Inkrementálne informácie o smere A / B, v závislosti od vstupného signálu a naprogramovaného rozsahu prevodu; programovateľný nulový impulz (Z, / Z)
Programovateľná charakteristika U / f
Funkcia motorového potenciometra
USB programovacie rozhranie a sériové rozhranie RS232 / RS485

Technické parametre

Analógové rozlíšenie: ± 13 bitov; Analógová presnosť: 0,1%
Výstup referenčného napätia: (pre externé potenciometre ≥ 10 kΩ) približne 4,8 V ± 0,1%, Ri = 240 Ω
Inkrementálny impulzný výstup: push-pull výstupy A, / A, B, / B, Z, / Z
Výstupná úroveň 5 - 30 V podľa externého napájania (úroveň TTL bez externého napájania)
Rozsah výstupných frekvencií: 0,01 Hz - 1 MHz
Čas odozvy: (skok na analógový vstup)<260 µs
Najrýchlejšia možná zmena polohy: 1 prírastok / µs
Rozhranie SSI: (simulácia SSI absolútneho kodéra) podľa štandardu SSI, 10 - 25 bitové, binárne alebo sivé
Prenosová rýchlosť SSI: max. 1 MHz; sériové rozhrania: RS232 a RS485 (2-vodičové alebo 4-vodičové) max. 115,2 kbaud

Typ: 8590.5010

Kategória výrobku: menič signálu frekvenčný / analógový

Vstupy merania: 1

Výstupy: 1

Prevádzkové napätie: 24 V/DC

Rozmer.: (d x š x v) 102 x 22.5 x 102 mm

Hmotnosť: 100 g

Šírka: 22.5 mm

V: 102 mm

Dĺžka: 102 mm

Na stiahnutie

Datasheet

Datasheet 1380700 Motrona 8590.5010 menič signálu frekvenčný / analógový

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1380700 Motrona 8590.5010 menič signálu frekvenčný / analógový

Popis

UZ 210 je všestranný, lacný prevodník signálu a frekvenčný generátor na priemyselné použitie v oblasti pohonnej techniky a automatizácie.
Zariadenie spracováva analógové štandardné signály (0 - ± 10 V, 0 - 20 mA alebo 4 - 20 mA) a prevádza ich na digitálne výstupné signály. Vstavaný zdroj referenčného napätia tiež umožňuje použitie potenciometrov a iných systémov analógových snímačov na vstupnej strane, ktoré vyžadujú externé referenčné napätie.

Tento text bol preložený strojovo.

Prevedenie

Tenké, priestorovo úsporné plastové puzdro na montáž na DIN lištu; Pripojenie pomocou zásuvných skrutkových svoriek a D-SUB pre sériové rozhranie; Rozhranie USB na parametrizáciu
