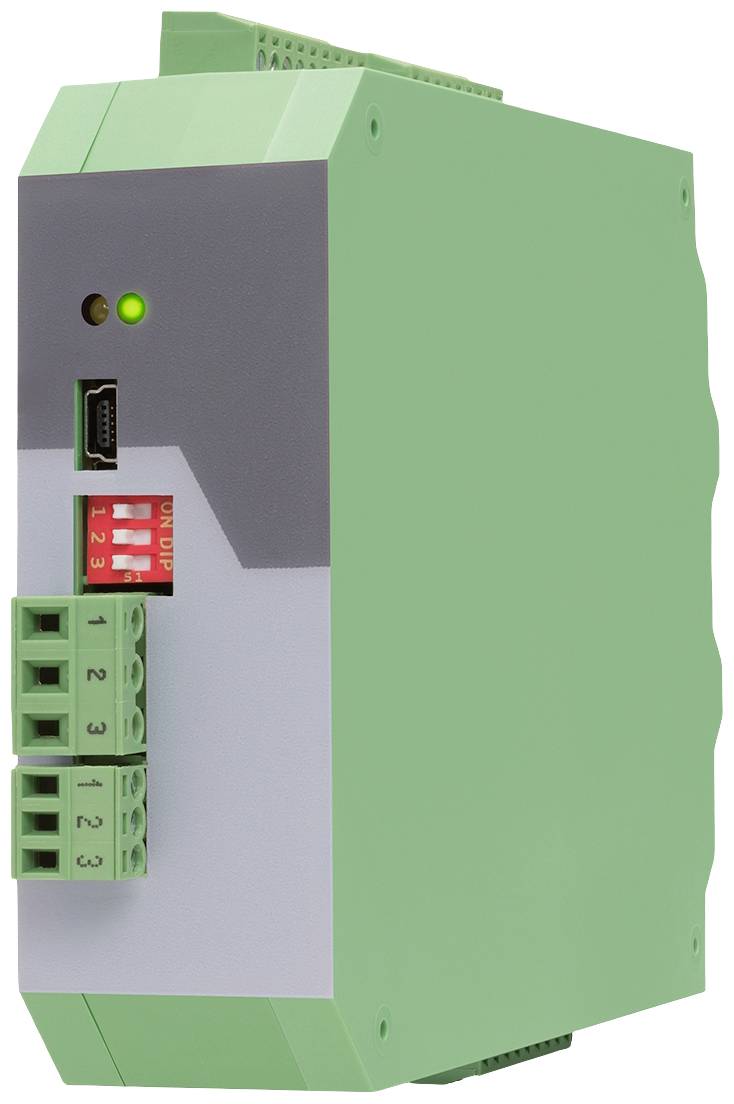

Motrona I / O modul skrutková svorka Počet digitálnych vstupov: 1
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
I / O modul
Rozhranie
skrutková svorka
Typ
6877.5021
Prevádzkové napätie
18 - 30 V/DC
V
140 mm
Datasheety: (PDF)
1 Ks
Počet
Celkom (264,23 € / kus)
264,23 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
Tenzometrický merací zosilňovač (jeden)
- 6-vodičové pripojenie pre tenzometrický snímač plného mostíka
- 1 x výstup prúdového napätia
- Nastaviteľné napätie mostíka od 3 VDC do 10 VDC
- Citlivosť vstupov snímača 1 … 10 mV
- Prenos dát senzora cez RS-485
- Programovanie cez USB a užívateľské rozhranie OS (freeware)
- 4 x riadiace vstupy HTL/PNP
- 4 x ovládací výstup pre signalizáciu rôznych prevádzkových stavov
Technické parametre
- Pripojenia Typ pripojenia: skrutkové svorky, 1,5 mm2 / AWG 16
- Napájanie Vstupné napätie: 18 ... 30 V DC
- Ochranný obvod napájania: ochrana proti prepólovaniu
- Zvyškové zvlnenie napájania: ≤ 10 %
- Spotreba prúdu napájacieho zdroja: cca 50 mA (pri 24 V, bez záťaže)
- Výstupné napájacie napätie tenzometra: 3-10 VDC
- Výstupný prúd napájacieho napätia tenzometra: max 50 mA
- DMS vstupy Počet: 1 so spätným čítaním
- Konfigurácia vstupov tenzometra: Napätie
- Citlivosť vstupov tenzometra: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
- Vstupy tenzometra Rozlíšenie: 16 bitov
- Presnosť vstupov tenzometra: +/- 0,01% / 10K
- Analógové výstupy Počet: 1
- Napätie analógových výstupov: +/- 10V (vonkajšia záťaž max. 5kOhm)
- Prúd analógových výstupov: 0/4mA...20mA (zaťaženie max. 270 Ohm)
- Analógové výstupy Rozlíšenie: 16 bitov
- Presnosť analógových výstupov: +/- 0,01% / 10K
- Analógové výstupy Čas odozvy: Závisí od času vzorkovania a filtra
- Počet ovládacích vstupov: 4
- Riadiace vstupy Formát: HTL, PNP (Low 0 ... 4V, vysoký 10... 30 V)
- Frekvencia riadiacich vstupov: max 1 kHz
- Čas odozvy riadiacich vstupov: 1 ms
- Zaťaženie riadiacich vstupov: max 3mA pri 24VDC
- Počet ovládacích výstupov: 4
- Formát/úroveň ovládacích výstupov: HTL: 17 ... 29 V (v závislosti od napájacieho napätia)
- Riadiace výstupy Výstupný prúd: max 30 mA, vysokofrekvenčný budič
- Verzia USB: USB 2.0 mini typ B
- Prevedenie puzdra: 2-vodičový RS-422
- Protokol krytu: LECOM, MODBUS
- Materiál puzdra: plast
- Zostava krytu: na 35 mm DIN lištu (podľa EN 60715)
- Rozmery púzdra (Š x V x H): 34 x 140 x 118 mm
- Krytie krytu: IP20
- Hmotnosť puzdra: cca 100 g
- Prevádzka pri teplote okolia: 0 °C ... +60 °C (bez kondenzácie)
- Skladovacia teplota okolia: -25 °C ... +70 °C (bez kondenzácie)
- Poruchovosť MTBF v rokoch (nepretržitá prevádzka pri 60 °C): 66,5
- Kategória výrobku
I / O modul
- Rozhranie
skrutková svorka
- Typ
6877.5021
- Prevádzkové napätie
18 - 30 V/DC
- V
140 mm
- Dĺžka
118 mm
- Šírka
34 mm
- Počet digitálnych vstupov
1
- Rozmer.
(d x š x v) 118 x 34 x 140 mm
- Číslo výrobcu
6877.5021
Na stiahnutie
Datasheet
Datasheet 2899376 Motrona I / O modul skrutková svorka Počet digitálnych vstupov: 1
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2899376 Motrona I / O modul skrutková svorka Počet digitálnych vstupov: 1
Popis
K tomuto meraciemu zosilňovaču je možné pripojiť tenzometrický snímač plného mostíka, k dispozícii je analógový výstup (prúd/napätie).
K dispozícii je programovacie rozhranie USB a komunikačné rozhranie RS-485 s protokolom LECOM alebo MODBUS. Pomocou štyroch HTL riadiacich vstupov možno tenzometre vynulovať.
Štyri výstupy HTL Control prenášajú prekročenie a pokles pod spínací bod, ako aj pohyby mimo rozsahu. Môže sa zobraziť aj chyba DMS.
HTL riadiace vstupy môžu byť použité na stiahnutie samosvornosti na výstupoch.
Okrem toho je možné cez HTL riadiace vstupy realizovať aj funkciu nastavenia analógového výstupu.
Tento text bol preložený strojovo.
K dispozícii je programovacie rozhranie USB a komunikačné rozhranie RS-485 s protokolom LECOM alebo MODBUS. Pomocou štyroch HTL riadiacich vstupov možno tenzometre vynulovať.
Štyri výstupy HTL Control prenášajú prekročenie a pokles pod spínací bod, ako aj pohyby mimo rozsahu. Môže sa zobraziť aj chyba DMS.
HTL riadiace vstupy môžu byť použité na stiahnutie samosvornosti na výstupoch.
Okrem toho je možné cez HTL riadiace vstupy realizovať aj funkciu nastavenia analógového výstupu.
Tento text bol preložený strojovo.
Prevedenie
- Robustné plastové puzdro pre nacvaknutie priamo na DIN lištu
Rozsah dodávky
- návod na použitie.
