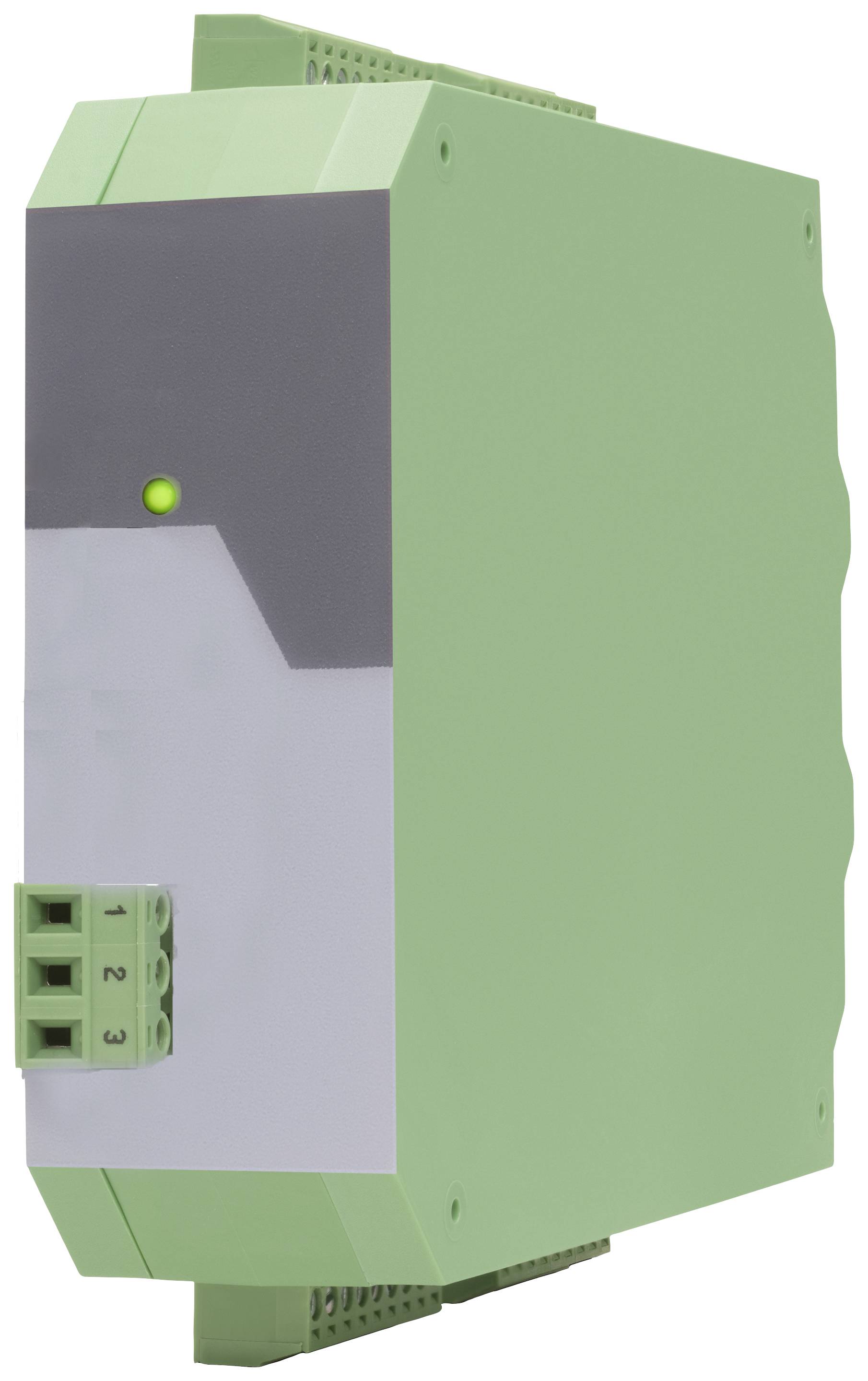

Motrona I / O modul skrutková svorka Počet digitálnych vstupov: 4
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
I / O modul
Rozhranie
skrutková svorka
Typ
7379.5020
Prevádzkové napätie
24 V/DC
Prevádzkové napätie
10 - 30 V/DC
Datasheety: (PDF)
1 Ks
Počet
Celkom (199,18 € / kus)
199,18 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
Analogicky ako prevodník IO-Link
- 4 analógové vstupy
- 2x prúdový a 2x napäťový vstup
- Vstupné napätie: -10 … +10 V (Ri ≈ 1 MOhm)
- Prúdový vstup: 0 … 20 mA / 4 … 20 mA (Ri ≈ 100 Ohm)
- Rozlíšenie: 16 bitov / ± 0,2 % (25 °C)
- Špecifikácia: Zariadenie / IO-Link V1.1
- Bitová rýchlosť: COM 3 (230,4 kbps)
- Trieda prístavu: Typ A
- Čas cyklu: 3 ms
- Šírka údajov: 11 bajtov (4 x 2 bajty (vstupné údaje) + 1 bajt (stav „CO“) + 2 bajty (diagnostické údaje))
Technické parametre
- Pripojenia Typ pripojenia: skrutkové svorky, 1,5 mm2/ AWG 16
- Napájanie Vstupné napätie: 24VDC (18 ... 30 V DC) cez 10-Link
- Ochranný obvod napájania: ochrana proti prepólovaniu
- Spotreba prúdu napájacieho zdroja: cca 90 mA (bez záťaže)
- Referenčný výstup Výstupné napätie: +10 V
- Presnosť referenčného výstupu: ± 0,1 %
- Referenčné výstupné zaťaženie: max. 10 mA/> 1k ohmov
- Číslo analógových vstupov: 4
- Konfigurácia analógových vstupov: 2x prúdový a 2x napäťový vstup
- Analógové vstupy Napäťový vstup: -10 ... +10V (Ri 1MOhm)
- Prúdový vstup analógových vstupov: 0 ... 20 mA / 4 ... 20 mA (Ri 100 ohmov)
- Analógové vstupy Rozlíšenie / presnosť: 16 bitov / ± 0,2 % (25 °C)
- Ovládacie vstupy (iba s možnosťou "CO") Počet: 3
- Riadiace vstupy (iba s možnosťou "CO") Formát: HTL, PNP (Low 0 ... 3V, vysoký 9... 30 V)
- Riadiace vstupy (iba s voliteľnou možnosťou "CO") Frekvencia: max 1 kHz
- Riadiace vstupy (iba s možnosťou "CO") Čas odozvy: cca 1 ms
- Riadiace vstupy (iba s možnosťou "CO") Čas prenosu (10 odkazov): každých cca 1 ms - (doba cyklu 10 odkazov)
- Riadiace vstupy (iba s možnosťou "CO") Záťaž: max.2 mA pri 24VDC
- Riadiace výstupy (iba s možnosťou "CO") Počet: 2
- Riadiace výstupy (iba s možnosťou "CO") Formát: 5 ... 30V (v závislosti od napätia na Com+), PNP
- Riadiace výstupy (iba s voliteľnou možnosťou "CO") Výstupný prúd: max.100 mA na výstup
- Riadiace výstupy (iba s možnosťou „CO“) Čas odozvy: min. 1 ms (v závislosti od nastavenia „Doba vzorkovania“ a „Priemerný filter“)
- Riadiace výstupy (iba s možnosťou „CO“) Čas prenosu (10 odkazov)): každých cca 1 ms - (doba cyklu 10 odkazov)
- Modul IO-Link / Špecifikácia: Zariadenie /10 Link V1.1
- Bitová rýchlosť IO-Link: COM 3 (230,4 kbps)
- Trieda portu IO-Link: Typ A
- Doba cyklu IO-Link: min.1 ms
- Šírka dát IO-Link: 11 bajtov (4 x 2 bajty (vstupné údaje) + 1 bajt (stav "CO") + 2 bajty (diagnostické údaje))
- Počet zobrazovacích prvkov: 1 LED
- Prvky zobrazenia funkcií: 1 x zelená pre pripravenosť na prevádzku alebo stav 10 spojov (s možnosťou „CO“)
- Materiál puzdra: plast
- Zostava krytu: na 35 mm DIN lištu (podľa EN 60715)
- Rozmery puzdra (Š x V x H): (bez konektorov) 34 x 100 x 131 mm
- Rozmery puzdra (Š x V x H): (s konektormi) 34 x 109 x 140 mm
- Hmotnosť puzdra: cca 160 g
- Krytie krytu: IP20
- Prevádzka pri teplote okolia: -20 °C ... +60 °C bez kondenzácie
- Skladovacia teplota okolia: -25 °C ... +70 °C
- Okolité podmienky Nadmorská výška: max 2000 m nad morom
- Podmienky prostredia Vlhkosť: max 80% relatívna vlhkosť do 30°C
- Okolité podmienky Stupeň znečistenia: 2
- Poruchovosť MTBF v rokoch: (nepretržitá prevádzka pri 60 °C) 102,7 a
- Kategória výrobku
I / O modul
- Rozhranie
skrutková svorka
- Typ
7379.5020
- Prevádzkové napätie
24 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- V
109 mm
- Dĺžka
140 mm
- Šírka
34 mm
- Počet digitálnych vstupov
4
- Rozmer.
(d x š x v) 140 x 34 x 109 mm
- Číslo výrobcu
7379.5020
Na stiahnutie
Datasheet
Datasheet 2899373 Motrona I / O modul skrutková svorka Počet digitálnych vstupov: 4
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2899373 Motrona I / O modul skrutková svorka Počet digitálnych vstupov: 4
Popis
Zariadenie je možné použiť ako prevodník signálu pre analógové štandardné signály (-10 ... +10 V alebo 0/4 ... 20 mA), ktoré sa majú prenášať ako cyklické procesné hodnoty cez IO-Link. Okrem štyroch analógových vstupov (dva pevné ako napäťové vstupy a ďalšie dva pevné ako prúdové vstupy) má prevodník signálu vysoko presný referenčný výstup (+10,00 V ± 0,1 %), ktorý možno použiť na pripojenie rôznych potenciometrov. , napríklad .
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Robustné plastové puzdro pre nacvaknutie priamo na DIN lištu
Rozsah dodávky
- návod na použitie.
