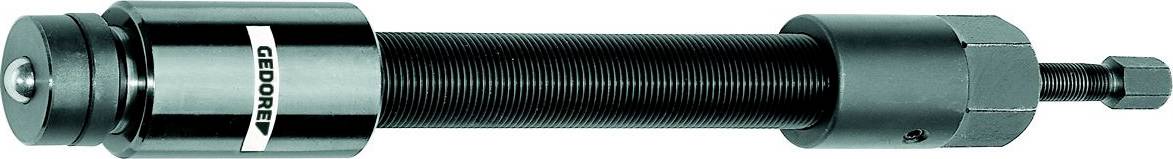

Namažte hydraulické tlakové vreteno Gedore 8116100
EAN:
Označenie výrobcu:
Objednávacie číslo:
4 Ks
Počet
Celkom (267,48 € / kus)
267,48 €
bez DPH.
Doprava zadarmo
Už len 4 Ks skladom!
Technické parametre
- Typ prítlačného kusu: guľový prítlačný kus
- Použiteľná dĺžka závitu: 135 mm
- Zdvih: 12 mm
- Výška hlavy: 80 mm
- Prevedenie: Namažte hydraulické tlakové vreteno
- Veľkosť kľúča: 12 mm; 32 mm
- Veľkosť závitu vretena: G 1/2 "
- Zaťažiteľnosť v ťahu / zaťažiteľnosť v tlaku
10 t
- Hmotnosť
1.1 kg
- Obsah
1 ks
- Max. dĺžka
350 mm
- Dĺžka
350 mm
- UKCA
Nie je relevantné
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2451182 Namažte hydraulické tlakové vreteno Gedore 8116100
Popis
Na kontrolované a bezpečné odstránenie
Navrhnuté pre tlakovú silu 10 t, 12 t alebo 15 t
Tlakový kus je možné vymeniť za hrot a v prípade potreby predĺžiť
Malé prítlačné vreteno je zaistené proti neúmyselnému odskrutkovaniu zariadením proti skrúteniu
Príprava na použitie:
1. Pred použitím skontrolujte, či je tlakové vreteno dostatočne zaskrutkované z uzáveru, aby bol prítlačný kus v hydraulickom valci v počiatočnej polohe
2. Odskrutkujte uzáver z tela vretena. Za týmto účelom najskôr uvoľnite závitový kolík
3. Telo vretena zoskrutkujte zospodu do priečneho nosníka sťahováka, kým teleso vretena nevyčnieva cca 60 mm z priečnika
4. Naskrutkujte kryt na telo vretena až na doraz a potom ho zaistite zaskrutkovaním závitového kolíka
Použitie a režim prevádzky: z. B. HSP3
5. Pripojte sťahovák a telo vretena predpätím kľúčom veľkosti 41
6. Zaskrutkujte prítlačné vreteno SW 17 do uzáveru. Použitá je hydraulika. Zdvih prítlačného kusu v hydraulickom valci je max. 12 mm. Hydraulicky uvoľnený obrobok je možné úplne odstrániť otáčaním telesa vretena s uzáverom SW 41
7. Po použití sa prítlačné vreteno SW 17 otočí späť do východiskovej polohy a prítlačný kus sa vtlačí do hydraulického valca
Tento text bol preložený strojovo.
