Noctua NA-FC1 PC fan controller
EAN:
Označenie výrobcu:
Objednávacie číslo:
24 Ks
Počet
Celkom (23,57 € / kus)
23,57 €
bez DPH.

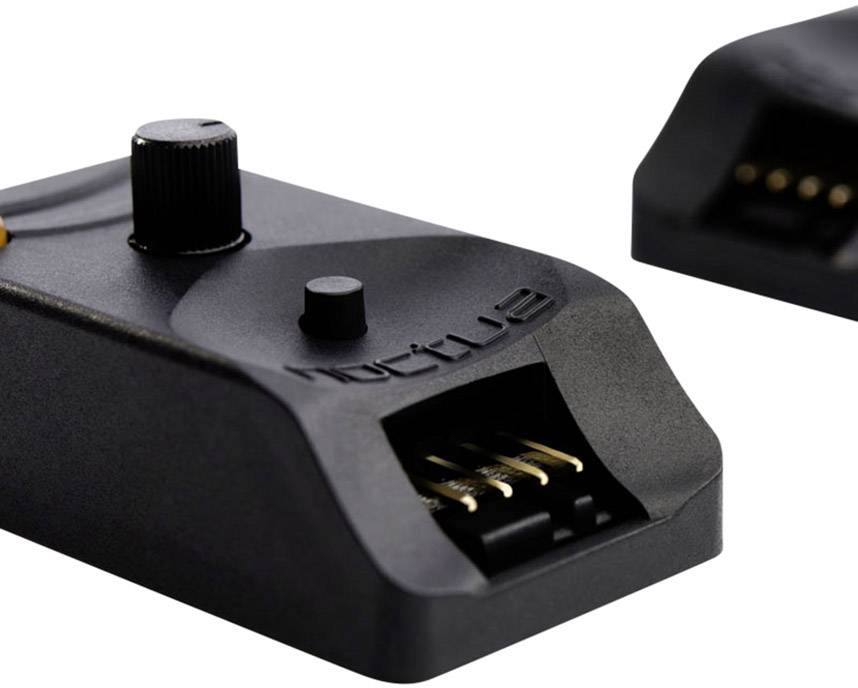

Ovládač ventilátora Noctua NA-FC1
Hlavné benefity
- Kompaktný ovládač ventilátora pre 4-pólové ventilátory PWM
- Dá sa kombinovať s ovládaním na základnej doske
- Otočný ovládač a stavová LED
- Súčasťou je adaptérový kábel pre 3 ventilátory
- Kompatibilita: všetky ventilátory Noctua 12V PWM a 5V PWM, množstvo ventilátorov od iných výrobcov
Technické parametre
- Kategória výrobku
PC fan controller
- Farba
čierna
- Šírka
25 mm
- V
21 mm
- Dĺžka
48 mm
- Hĺbka
115 mm
- Bezdrôtové nabíjanie function
nie
- Hmotnosť
0.104
- UKCA
Nie je relevantné
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2108176 Noctua NA-FC1 PC fan controller
Popis
NA-FC1 je kompaktný, vysoko flexibilný radič pre 4-pólové ventilátory PWM. Môže byť použitý nezávisle na manuálnom ovládaní otáčok, ako aj v kombinácii s automatickým ovládaním ventilátora základných dosiek počítača. Pomocou centrálneho otočného ovládača môžu používatelia buď manuálne nastaviť pracovný cyklus PWM z 0 na 100% alebo znížiť pracovný cyklus prenášaný cez základnú dosku, aby ventilátory bežali pomalšie, ako umožňuje automatické ovládanie základnej dosky. Zatiaľ čo jas oranžovej stavovej LED poskytuje vizuálnu spätnú väzbu o aktuálnom nastavení regulátora, režim „No Stop“ je možné aktivovať pomocou tlakového spínača tak, aby ventilátor neklesol pod rýchlosť 300 ot./min. Vďaka dodanému káblu adaptéra je možné súčasne ovládať až 3 ventilátory a napájať ich priamo cez napájací zdroj.
Ovládanie založené na PWM
Zatiaľ čo väčšina ovládacích prvkov ventilátora používa reguláciu na základe napätia, NA-FC1 využíva pokročilejšiu technológiu pulznej šírkovej modulácie (PWM). To umožňuje účinnejšiu reguláciu a nižšie minimálne otáčky, ktoré sú nezávislé od počiatočného napätia ventilátora.
Režim manuálneho ovládania
Ak NA-FC1 neprijíma signál PWM z základnej dosky, funguje to ako jednoduché ručné ovládanie, pomocou ktorého je možné nastaviť pracovný cyklus PWM od 0 do 100%. Vďaka tomu je ideálne na manuálne škrtenie rýchlych ventilátorov PWM, ako je napríklad priemyselná séria PPC od spoločnosti Noctua, s cieľom dosiahnuť nepretržitú tichú prevádzku.
Prispôsobenie ovládania ventilátora základnej dosky
Mnoho základných dosiek ponúka iba neadekvátne možnosti nastavenia automatického ovládania ventilátora alebo dostatočne neškrtí ventilátory. U modelu NA-FC1 je možné znížiť krivku regulácie PWM základnej dosky, aby sa dosiahol mimoriadne tichý chod aj pri veľmi rýchlo sa otáčajúcich ventilátoroch PWM, ako sú napríklad priemyselné modely PPC od spoločnosti Noctua.
Režim „No Stop“
Keď stlačíte malé tlačidlo a rozsvieti sa zelená stavová LED, je NA-FC1 v režime „No Stop“. V tomto režime je ventilátor vždy udržiavaný nad 300 ot / min bez ohľadu na polohu radiča a vstupný signál základnej dosky, aby sa zabránilo chybovým hláseniam systému BIOS.
Trojitý distribučný kábel
Dodávaný trojitý distribučný kábel umožňuje pripojenie a ovládanie až troch 4-pólových PWM ventilátorov súčasne. Pomocou ďalších distribučných káblov NA-YC1, ktoré sú dodávané s mnohými ventilátormi Noctua a sú k dispozícii aj ako samostatné príslušenstvo (NA-SYC1), je možné súčasne ovládať ešte viac ventilátorov.
Napájací adaptér
Pretože napájanie niekoľkých ventilátorov s vysokou spotrebou energie prostredníctvom jediného pripojenia k základnej doske ho môže poškodiť, je s NA-FC1 dodávaný napájací adaptér NA-AC4. To znamená, že ventilátory môžu byť napájané priamo z napájacej jednotky, zatiaľ čo riadiace okruhy PWM a RPM sú pripojené k základnej doske: ideálne pre súčasné riadenie niekoľkých vysokorýchlostných ventilátorov, ako sú napríklad modely s priemerom 3000 ot./min. V sérii industrialPPC!
Tento text bol preložený strojovo.
Ovládanie založené na PWM
Zatiaľ čo väčšina ovládacích prvkov ventilátora používa reguláciu na základe napätia, NA-FC1 využíva pokročilejšiu technológiu pulznej šírkovej modulácie (PWM). To umožňuje účinnejšiu reguláciu a nižšie minimálne otáčky, ktoré sú nezávislé od počiatočného napätia ventilátora.
Režim manuálneho ovládania
Ak NA-FC1 neprijíma signál PWM z základnej dosky, funguje to ako jednoduché ručné ovládanie, pomocou ktorého je možné nastaviť pracovný cyklus PWM od 0 do 100%. Vďaka tomu je ideálne na manuálne škrtenie rýchlych ventilátorov PWM, ako je napríklad priemyselná séria PPC od spoločnosti Noctua, s cieľom dosiahnuť nepretržitú tichú prevádzku.
Prispôsobenie ovládania ventilátora základnej dosky
Mnoho základných dosiek ponúka iba neadekvátne možnosti nastavenia automatického ovládania ventilátora alebo dostatočne neškrtí ventilátory. U modelu NA-FC1 je možné znížiť krivku regulácie PWM základnej dosky, aby sa dosiahol mimoriadne tichý chod aj pri veľmi rýchlo sa otáčajúcich ventilátoroch PWM, ako sú napríklad priemyselné modely PPC od spoločnosti Noctua.
Režim „No Stop“
Keď stlačíte malé tlačidlo a rozsvieti sa zelená stavová LED, je NA-FC1 v režime „No Stop“. V tomto režime je ventilátor vždy udržiavaný nad 300 ot / min bez ohľadu na polohu radiča a vstupný signál základnej dosky, aby sa zabránilo chybovým hláseniam systému BIOS.
Trojitý distribučný kábel
Dodávaný trojitý distribučný kábel umožňuje pripojenie a ovládanie až troch 4-pólových PWM ventilátorov súčasne. Pomocou ďalších distribučných káblov NA-YC1, ktoré sú dodávané s mnohými ventilátormi Noctua a sú k dispozícii aj ako samostatné príslušenstvo (NA-SYC1), je možné súčasne ovládať ešte viac ventilátorov.
Napájací adaptér
Pretože napájanie niekoľkých ventilátorov s vysokou spotrebou energie prostredníctvom jediného pripojenia k základnej doske ho môže poškodiť, je s NA-FC1 dodávaný napájací adaptér NA-AC4. To znamená, že ventilátory môžu byť napájané priamo z napájacej jednotky, zatiaľ čo riadiace okruhy PWM a RPM sú pripojené k základnej doske: ideálne pre súčasné riadenie niekoľkých vysokorýchlostných ventilátorov, ako sú napríklad modely s priemerom 3000 ot./min. V sérii industrialPPC!
Tento text bol preložený strojovo.
Rozsah dodávky
- Ovládanie NA-FC1
- Prepojovací kábel NA-EC1
- Prepojovací kábel NA-AC4 s napájacím adaptérom
- 3-cestný distribučný kábel NA-SC1
Rady
Upozorňujeme, že veľa ventilátorov PWM má minimálne otáčky vyššie ako 300 ot./min. A jedinou funkciou režimu „No Stop“ je zabrániť ventilátoru v poklese pod 300 ot./min. Režim preto nemá žiadny vplyv na fanúšikov, ktorí nemôžu bežať pomalšie ako 300 otáčok za minútu. Napríklad ventilátor s minimálnymi otáčkami 500 otáčok za minútu s aktivovaným režimom „No Stop“ sa správa úplne rovnako, ako keď je režim deaktivovaný.
