NXP Semiconductors senzor tlaku 1 ks MPX5100DP 0 kPa do 100 kPa do DPS

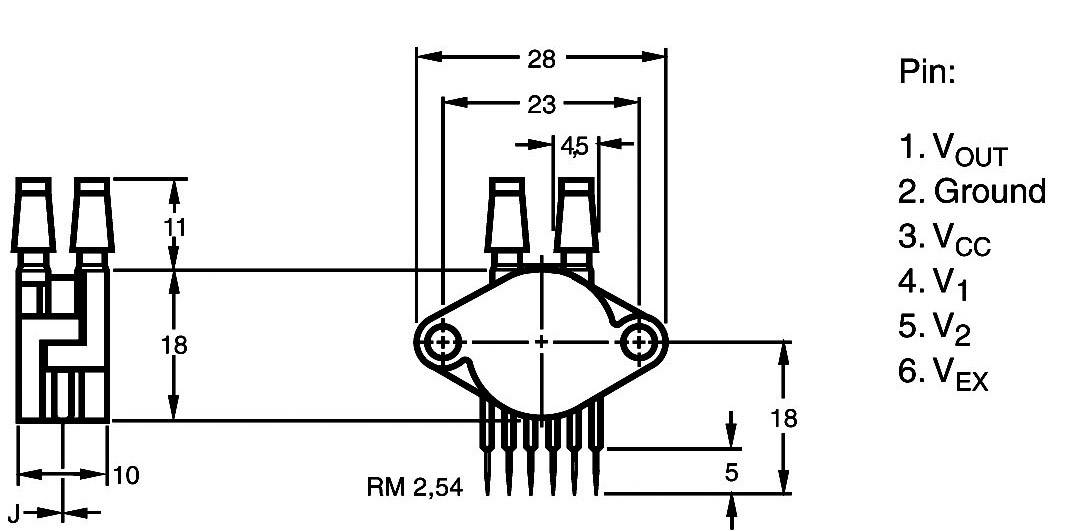

Schéma elektrického komponentového konektora s obsadením pinov: 1. V_OUT, 2. Zem, 3. V_CC, 4. V_1, 5. V_2, 6. V_EX.

Perokresba/diagram

Kategória výrobku

senzor tlaku

Pripojenie

do DPS

Vyhotovenie (senzory)

diferenčný tlak

Max. merací rozsah tlaku

100 kPa

Min. prevádzkové napätie

4.75 V/DC

Datasheety: (PDF)

Doručenie: Št 10. 9.

179 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (26,82 € / kus)

26,82 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Diferenčný tlakový senzor MPX 5100 DP

Dodatočné informácie:

Technické parametre

Výrobca: Freescale®

Kategória výrobku: senzor tlaku

Typ: MPX5100DP

Pripojenie: do DPS

Vyhotovenie (senzory): diferenčný tlak

Výstupný signál (min.): 0.5 V

Výstupný signál (max.): 4.5 V

Min. merací rozsah tlaku: 0 kPa

Max. merací rozsah tlaku: 100 kPa

Rozsah merania (tlak): 0 kPa do 100 kPa

Min. prevádzkové napätie: 4.75 V/DC

Prevádzkové napätie max.: 5.25 V/DC

Prevádzkové napätie: 4.75 - 5.25 V/DC

Min. teplota: 0 °C

Max. teplota: +85 °C

Výstupné napätie: 0.5 - 4.5 V

Príkon prúdu: 8 mA

Typ: MPX5100DP

Prevádzková teplota: 0 - 85 °C

Rozsah merania: 0 - 100 kPa

Prevádzkové napätie: 5 V

Na stiahnutie

Datasheet

Datasheet 183890 NXP Semiconductors senzor tlaku 1 ks MPX5100DP 0 kPa do 100 kPa do DPS

Informácie

Informácie 183890 NXP Semiconductors senzor tlaku 1 ks MPX5100DP 0 kPa do 100 kPa do DPS

Popis

Tento diferenčný senzor použijete, ak budete potrebovať zmerať tlak medzi dvomi tlakovými bodmi. Príklad použitia: meranie poklesu tlaku vo vzduchovom filtri vo vzduchovom kanáli. Senzor je kalibrovaný na rozsah 0,5 - 4,5 V. Tepelne je kompenzovaný na oblasť 0 - +85 ºC.
