Typ priechodu krytu = je možné odrezať stupňovitú membránu
Materiál = plast
Povrch = neošetrený
Farba = sivá
Stupeň krytia (IP) = IP55
Upevnenie veka = naskrutkované
Zapečatiteľné = nie
Menovité izolačné napätie Ui = 500 V
Údržba funkcie = bez
S tienením = nie
Odolný voči poveternostným vplyvom = nie
Prevádzková teplota = -5..60 ° C
Dizajn testovaný na výbuch = č
Pre Ex zóna plyn = bez
Pre prach v zóne Ex = žiadny
Kategória výrobku
odbočná krabica
Obsah
1 ks
Farba
sivá
Rozmer.

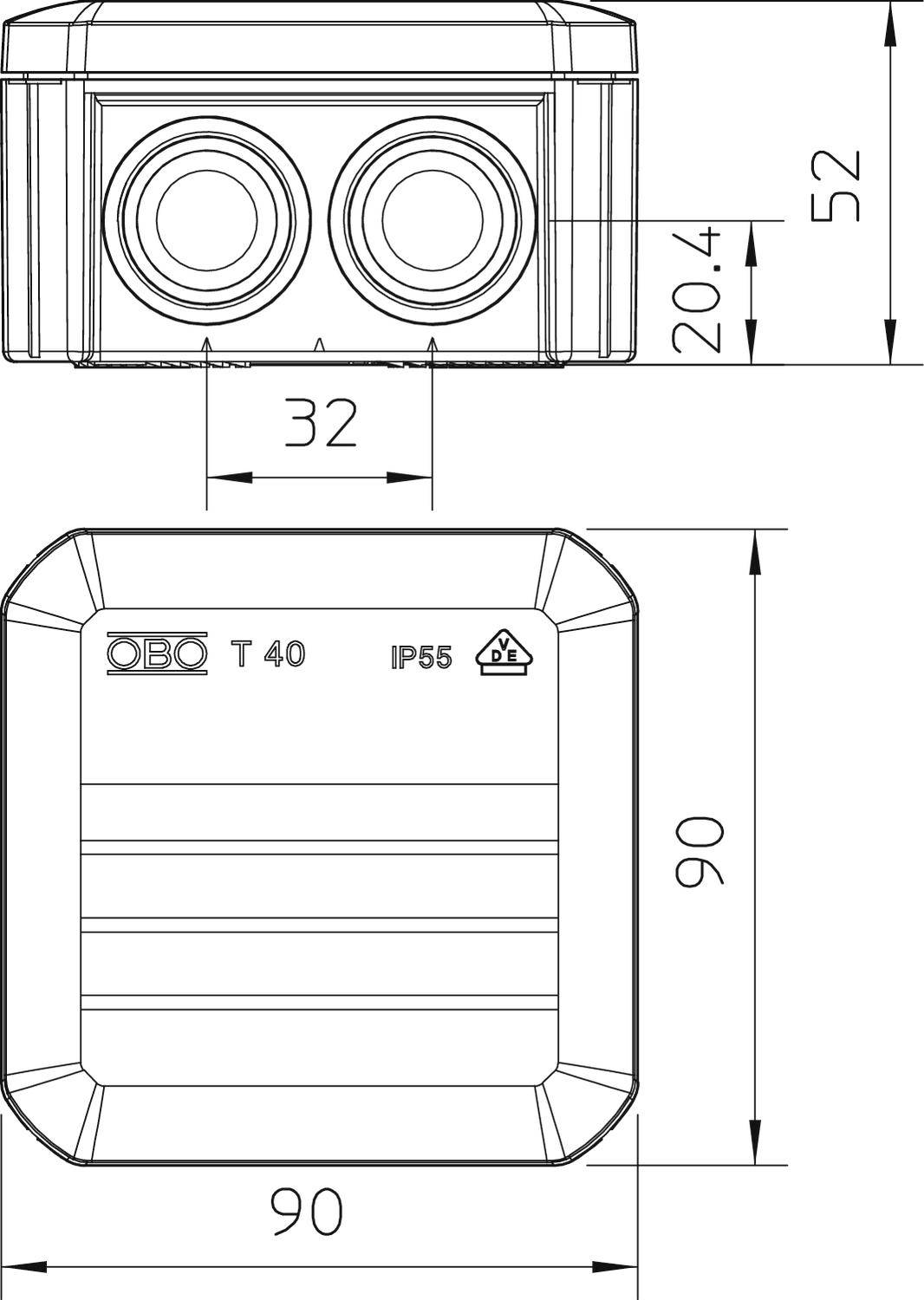

(d x š x v) 90 x 90 x 52 mm
Dĺžka
90 mm
Šírka
90 mm
V
52 mm
Hĺbka
52 mm
IP55
Osadenie
Bez
UKCA
áno
Varianty(Všetky ceny sú bez DPH.)
Obsah
Rozmer.
Hĺbka
OBO Bettermann 2007320 odbočná krabica (d x š) 90 mm x 90 mm 1 ks
1966136
Tento produkt
1 ks
(d x š x v) 90 x 90 x 52 mm
52 mm
OBO Bettermann 2007223 odbočná krabica (d x š) 90 mm x 90 mm 1 ks
1955310
1 ks
(d x š) 90 mm x 90 mm
52 mm
OBO Bettermann 2000422 odbočná krabica (d x š) 100 mm x 125 mm 1 ks
1955950
1 ks
(d x š) 100 mm x 125 mm
40 mm
OBO Bettermann 2007430 odbočná krabica (Ø x h) 80 mm x 51 mm 1 ks
1957245
1 ks
(Ø x v) 80 mm x 51 mm
51 mm
OBO Bettermann 2000003 odbočná krabica (d x š) 43 mm x 80 mm 1 ks
1957325
1 ks
(d x š) 43 mm x 80 mm
34 mm
OBO Bettermann 2007339 odbočná krabica (d x š) 114 mm x 114 mm 1 ks
1957339
1 ks
(d x š) 114 mm x 114 mm
57 mm
OBO Bettermann 2002167 odbočná krabica (d x š) 91 mm x 91 mm 1 ks
1957373
1 ks
(Ø x v) 5 mm x 51 mm
51 mm
OBO Bettermann 2000378 odbočná krabica (d x š) 100 mm x 100 mm 1 ks
1958672
1 ks
(d x š) 100 mm x 100 mm
40 mm
OBO Bettermann 2007239 odbočná krabica (d x š) 114 mm x 114 mm 1 ks
1958688
1 ks
(d x š) 114 mm x 114 mm
57 mm
OBO Bettermann 2007312 odbočná krabica (Ø x h) 80 mm x 51 mm 1 ks
1959375
1 ks
(Ø x h) 80 mm x 51 mm
51 mm
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1966136 OBO Bettermann 2007320 odbočná krabica (d x š) 90 mm x 90 mm 1 ks
Popis

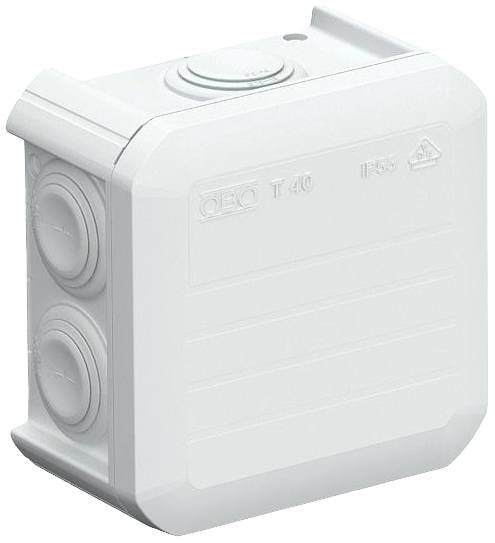

Rozvodné skrinky série T sú všetky odolné voči UV žiareniu. Skladajú sa z termoplastického polypropylénu s tesniacimi vložkami z etylénvinylacetátu EVA. Tento plast je mäkký, čo znamená, že sa s ním dá hýbať. Týmto spôsobom môžu byť káble inštalované cez 7 x tesnenie M25 alebo môžu byť tesnenia prerezané nožom na určených miestach, aby sa vytvoril otvor pre káble alebo potrubia. Alternatívne môžu byť káblové priechodky zasunuté cez otvory namiesto tesnení a zvnútra zaistené poistnou maticou. Spojovacie skrinky je možné namontovať pomocou skrutiek do plechu 3,5 x 9,5 do otvorov na podlahe na montážnych doskách. Vnútorné rozmery: 77 x 77 x 46 mm. Veko s popisovacím poľom a uzatvárateľné.
