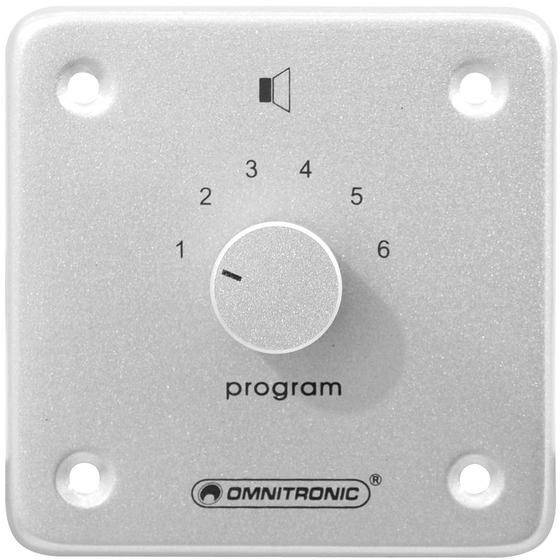

Ovládač hlasitosti s číslami od 1 do 6. Symbol reproduktora naznačuje funkciu. Dole je napísané "program".

Ovládač hlasitosti s číslami od 1 do 6. Symbol reproduktora naznačuje funkciu. Dole je napísané "program".

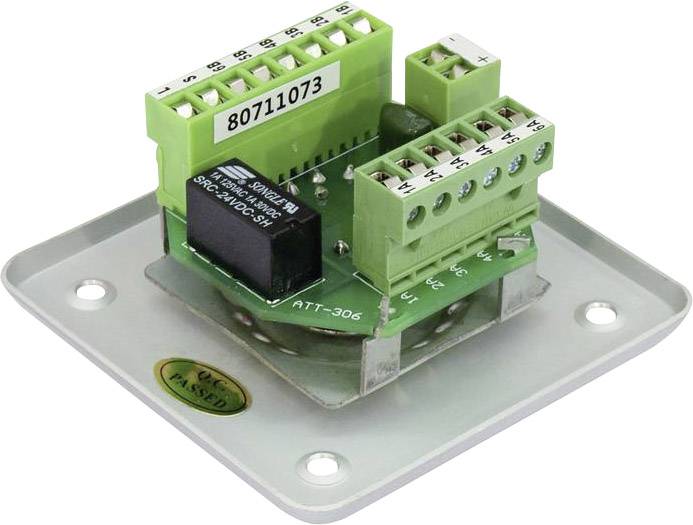

Zelený elektronický modul s viacerými konektormi, umiestnený na striebornom podklade, s vytlačeným číslom '80711073'.

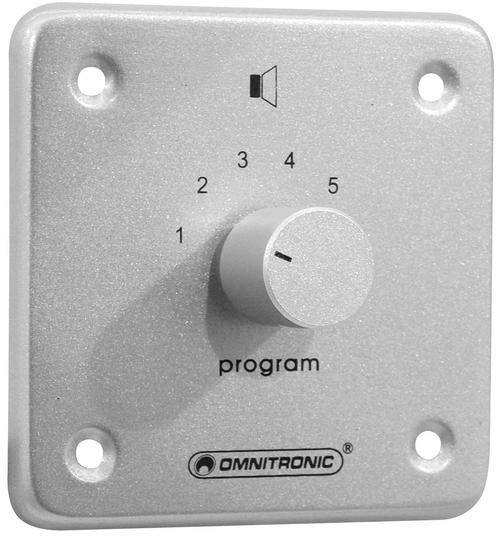

Strieborný ovládač hlasitosti s piatimi stupňami. Nad ovládačom sa nachádza symbol reproduktora; pod ním je napísané 'program'.

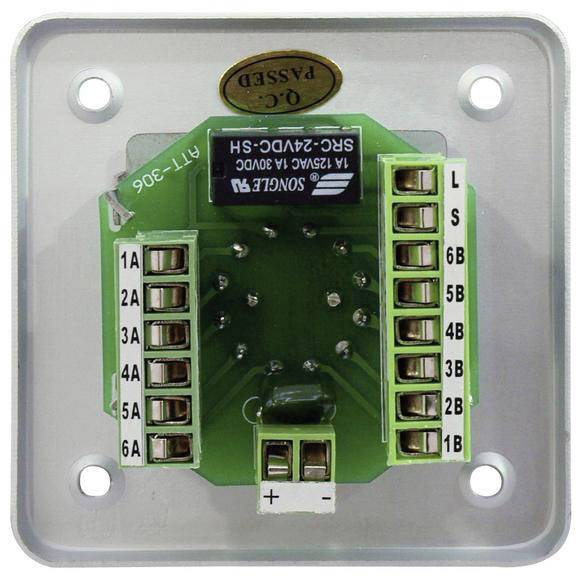

Elektrický pripojovací modul s viacerými číslovanými svorkami, zelenou doskou plošných spojov a označením 'SRK-24VDC-SH'.

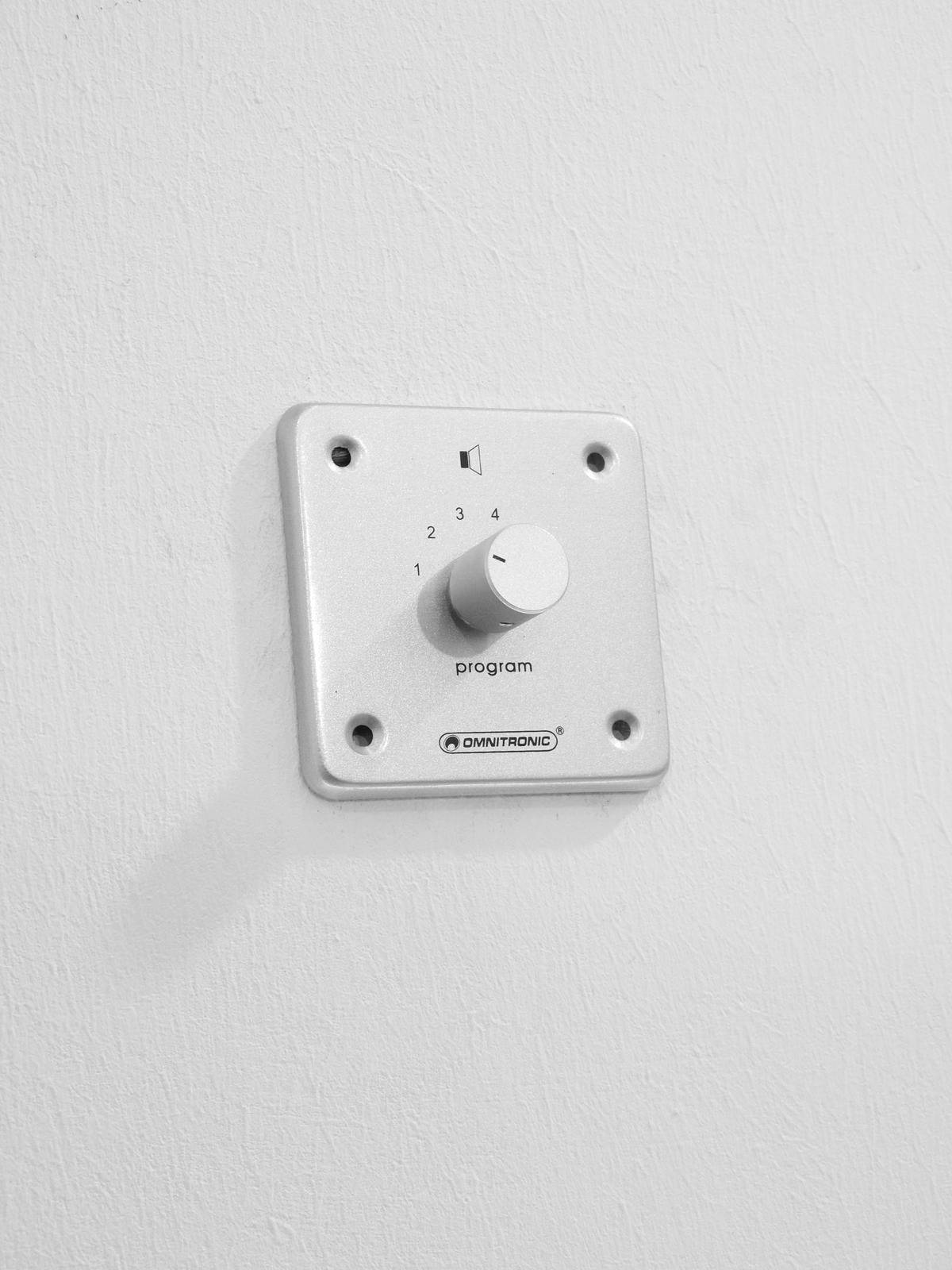

Strieborný otočný regulátor na stene s číslami od 1 do 4 a nápisom "Program" pod ním.

1/5

Omnitronic

Nie je k dispozícii

Nahlásiť právny incident

Hlavné benefity

Prepínač programu Omnitronic ELA, mono sil

Zabudovaný volič programov s 24 V povinným prijímacím relé
Tento text bol preložený strojovo.

Technické parametre

Povinné prijímacie relé: 24 V ss
Rozmery: 80 x 80 x 67
Hmotnosť: 190 g

Kategória výrobku: ELA volič programu

Farba: strieborná

Spôsob montáže: zabudovateľný

Rozmer.: (š x v x h) 90 x 85 x 90 mm

Počet programov: 6

Počet zón: 1zónový

Hmotnosť: 100 g

Šírka: 90 mm

V: 85 mm

Hĺbka: 90 mm

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 313316 Omnitronic 80711073 zabudovateľný ELA volič programu strieborná

Popis

Prevedenie

Zabudovaný volič programov s 24 V povinným prijímacím relé Prepína jeden zo 6 zdrojov signálu na výstup reproduktora Vhodný pre 100 V zvukovú technológiu alebo iné signály Predný panel a tlačidlo vyrobené z hliníka Vstavané 24 V povinné prijímacie relé Zapustená inštalácia v akejkoľvek štandardnej spínacej skrini 60. rokov
Povrchová montáž so samostatne dodávaným krytom ELA AP
Hĺbka zabudovania 35 mm
Skrutkovací konektor
Dostupné farby: biela, čierna, strieborná
