Omron G5Q-1-EU 12DC, G5Q-1-EU 12DC relé do DPS, monostabilný, 1 cievka, 30 V/DC, 277 V/AC, 5 A, 1 ks

Čierne relé značky Omron s nápisom 'G5Q-EU 12VDC'. Má pripájacie piny a zobrazuje certifikačné značky.

Jednoduchý diagram znázorňuje štvorec so šípkami, ktoré predstavujú vertikálne pohyby.

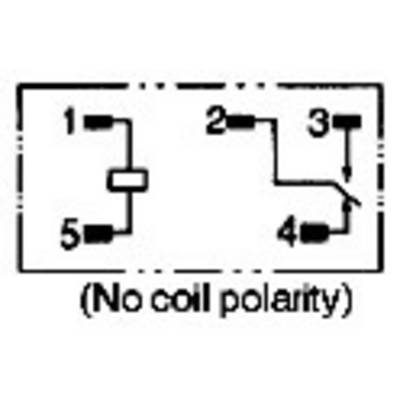

Elektrická schéma relé s piatimi svorkami. Kontakty sú číslované od 1 do 5. Poznámka: Polarita cievky nie je dôležitá.

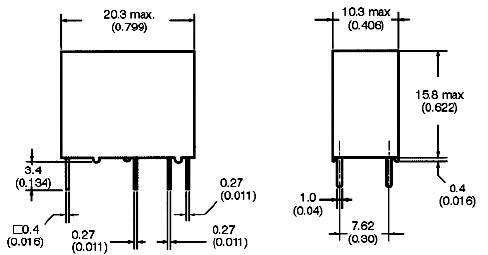

Technický výkres dvoch súčiastok s rozmermi v milimetroch a palcoch, zobrazujúci detailné pohľady a rozmerové údaje pripojení.

1/4

Kategória výrobku

relé do DPS

Menovité napätie cievky

12 V/DC

Mód riadenie

monostabilný, 1 cievka

Typ kontaktu

1 prepínací

Spínacie napätie (max.)

30 V/DC

277 V/AC

Datasheety: (PDF)

Doručenie: Pi 2. 10.

47 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (2,27 € / kus)

2,27 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Kompaktné PCB Power relé G5Q-EU, 5 A/30 V/DC, 10 A/250 V/AC

Nízky výkonnostný nárok
Vysoké impulzné napätie 8 KV medzi cievkou a kontaktmi.

Technické parametre

Odolnosť voči plazivým prúdom do CTI 250
skupina izolačných látok III
tesnenie voči tekutinám(RT II)

Kategória výrobku: relé do DPS

Typ: G5Q-1-EU 12DC

Menovité napätie cievky: 12 V/DC

Mód riadenie: monostabilný, 1 cievka

Odpor cievky: 360 Ω

Typ kontaktu: 1 prepínací

Materiál kontaktu: AgNi

Spínacie napätie (max.): 30 V/DC
277 V/AC

Spínací prúd (max.): 5 A

Max. spínací výkon: 150 W
2500 VA

Vzdialenosť vzduch / povrch (cievka / kontakt): 6.4 mm

Pripojenie: spájkovacie piny

Elektrická životnosť: (zatvárač) 25000 cyklov pri 250 V/AC/10 A, 100000 cyklov pri 30 V/DC/5 A

Min. teplota: -40 °C

Max. teplota: +85 °C

Dĺžka: 20.3 mm

Šírka: 10.3 mm

V: 15.8 mm

Rozmer.: (d x š x v) 20.3 x 10.3 x 15.8 mm

Obsah: 1 ks

Engineering Part No: G5Q1EU12DCTY

Engineering Series No: G5Q1EU12DCTY

Prúdový odber: 400 mW

Menovité napätie: 12 V/DC

Skúšobné napätie: 4000 V/AC/50/60 Hz za minútu (cievka a kontakt), 1000 V/AC/50/60 Hz za minútu (otvorený kontakt)

Spínacie hodnoty: (NO) 2500 VA/150 W, (NC) 750 VA/90 W

Typ: G5Q-1-EU 12DC

Stupeň znečistenia: 2

Na stiahnutie

Datasheet

Datasheet 503931 Omron G5Q-1-EU 12DC, G5Q-1-EU 12DC relé do DPS, monostabilný, 1 cievka, 30 V/DC, 277 V/AC, 5 A, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 503931 Omron G5Q-1-EU 12DC, G5Q-1-EU 12DC relé do DPS, monostabilný, 1 cievka, 30 V/DC, 277 V/AC, 5 A, 1 ks

Popis

1-pólové PCB relé schválené UL, CSA a EN60810-1 (VDE). Ideálne pre technické zariadenie budov, bielu techniku a pre vykurovanie a klimatizáciu.
