Omron G6B-1114P-US 5 VDC, G6B-1114P-US 5 VDC relé do DPS, monostabilný, 1 cievka, 125 V/DC, 380 V/AC, 5 A, 1 ks

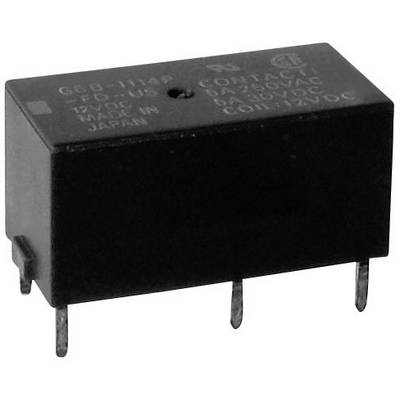

Čierne, obdĺžnikové relé so štyrmi kolíkmi, s nápisom 'G6B-1114P' viditeľným, pravdepodobne pre priemyselné alebo elektronické použitie.

Ilustračný obrázok

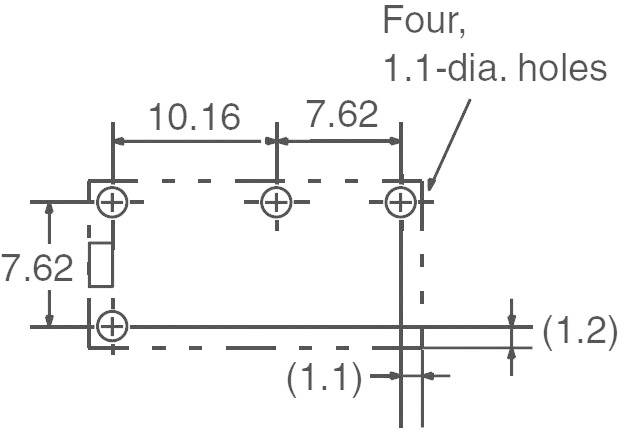

Technický výkres so štyrmi otvormi, priemer 1,1. Rozmery: 10,16 cm a 7,62 cm. Čiary vyznačujú polohu a vzdialenosti otvorov.

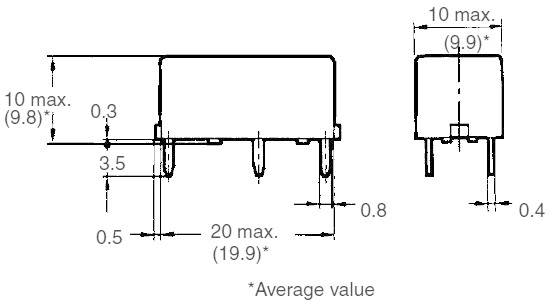

Obrázok elektronickej súčiastky s dvoma pohľadmi. Rozmery: dĺžka 20 mm, šírka 10 mm, výška 10 mm; pripájacie piny detailne znázornené.

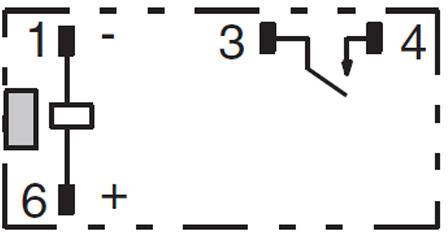

'Schematický elektrický diagram relé so svorkami 1, 3, 4 a 6.'

1/4

Ilustračný obrázok

Kategória výrobku

relé do DPS

Menovité napätie cievky

5 V/DC

Mód riadenie

monostabilný, 1 cievka

Typ kontaktu

1 spínací

Spínacie napätie (max.)

125 V/DC

380 V/AC

Datasheety: (PDF)

Doručenie: Pi 2. 10.

101 Ks (Posledné kusy skladom)

Počet

Celkom (1,62 € / kus)

1,62 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: relé do DPS

Typ: G6B-1114P-US 5 VDC

Menovité napätie cievky: 5 V/DC

Mód riadenie: monostabilný, 1 cievka

Odpor cievky: 125 Ω

Typ kontaktu: 1 spínací

Materiál kontaktu: AgNi

Spínacie napätie (max.): 125 V/DC
380 V/AC

Spínací prúd (max.): 5 A

Max. spínací výkon: 150 W
1250 VA

Vzdialenosť vzduch / povrch (cievka / kontakt): 5 mm

Pripojenie: spájkovacie piny

Min. teplota: -25 °C

Max. teplota: +70 °C

Dĺžka: 20 mm

Šírka: 10 mm

V: 10 mm

Rozmer.: (d x š x v) 20 x 10 x 10 mm

Obsah: 1 ks

Engineering Part No: G6B1114PUS5DC

Engineering Series No: G6B1114PUS5DC

Na stiahnutie

Datasheet

Datasheet 503821 Omron G6B-1114P-US 5 VDC, G6B-1114P-US 5 VDC relé do DPS, monostabilný, 1 cievka, 125 V/DC, 380 V/AC, 5 A, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 503821 Omron G6B-1114P-US 5 VDC, G6B-1114P-US 5 VDC relé do DPS, monostabilný, 1 cievka, 125 V/DC, 380 V/AC, 5 A, 1 ks

Popis

Monostabilné, veľmi kompaktné a ploché relé s plošnými spojmi s výhodou samostatného kontaktu NO a NC! Polarizované, nízka spotreba energie a malé magnetické pole! Aplikácie v meracej technike, kancelárskych aplikáciách, automatizácii a priemyselných kontrolách.
