Panasonic ALDP112, ALDP112 relé do DPS, monostabilný, 1 cievka, 30 V/DC, 277 V/AC, 5 A, 1 ks

'ALDP112' Panasonic relé s piatimi kolíkmi, 12V cievka. Čierna obdĺžniková súčiastka s vytlačenými technickými špecifikáciami.

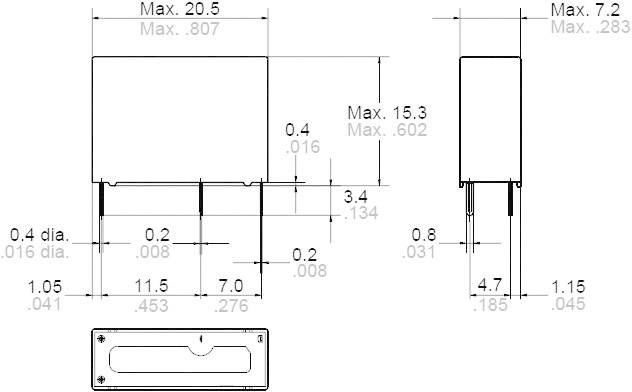

Technický výkres obdĺžnikového komponentu s rozmermi v milimetroch a palcoch. Predný a bočný pohľad, poloha kontaktov.

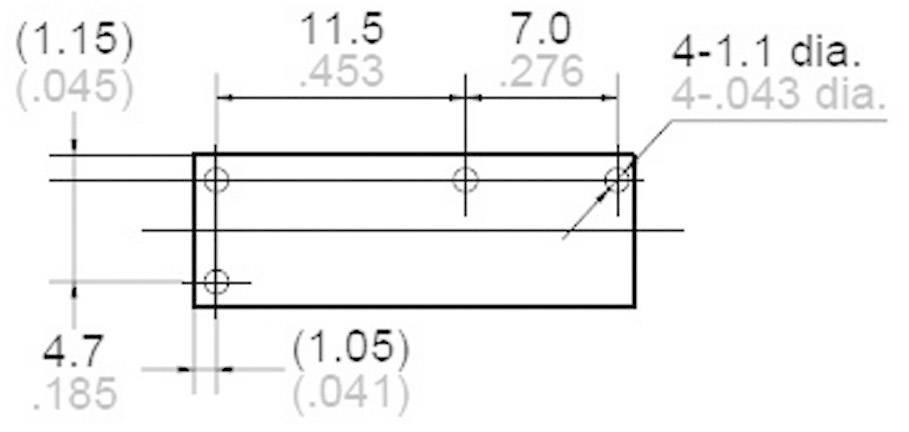

Technický výkres obdĺžnikového komponentu so štyrmi otvormi. Rozmery: 11,5 x 4,7 cm. Priemer otvorov: 0,43 cm.

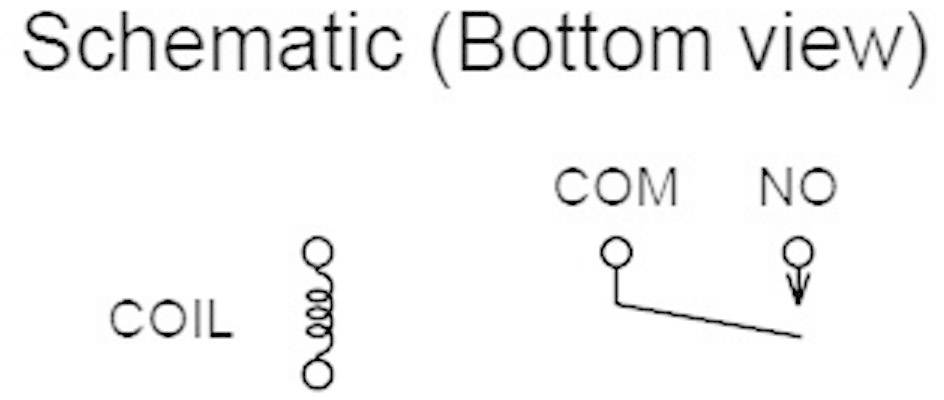

Pohľad zdola - elektrická schéma. Znázorňuje symbol cievky a diagram s 'COM' a 'NO', ktorý predstavuje elektrické pripojenia.

1/4

Kategória výrobku

relé do DPS

Menovité napätie cievky

12 V/DC

Mód riadenie

monostabilný, 1 cievka

Typ kontaktu

1 spínací

Spínacie napätie (max.)

30 V/DC

277 V/AC

Datasheety: (PDF)

Doručenie: Pi 2. 10.

34 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (1,62 € / kus)

1,62 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: relé do DPS

Typ: ALDP112

Menovité napätie cievky: 12 V/DC

Mód riadenie: monostabilný, 1 cievka

Odpor cievky: 720 Ω

Typ kontaktu: 1 spínací

Materiál kontaktu: AgNi

Spínacie napätie (max.): 30 V/DC
277 V/AC

Spínací prúd (max.): 5 A

Max. spínací výkon: 150 W
1385 VA

Vzdialenosť vzduch / povrch (cievka / kontakt): 6 mm

Pripojenie: spájkovacie piny

Min. teplota: -40 °C

Max. teplota: +85 °C

Dĺžka: 20.5 mm

Šírka: 7.2 mm

V: 15.3 mm

Rozmer.: (d x š x v) 20.5 x 7.2 x 15.3 mm

Obsah: 1 ks

Na stiahnutie

Datasheet

Datasheet 505384 Panasonic ALDP112, ALDP112 relé do DPS, monostabilný, 1 cievka, 30 V/DC, 277 V/AC, 5 A, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 505384 Panasonic ALDP112, ALDP112 relé do DPS, monostabilný, 1 cievka, 30 V/DC, 277 V/AC, 5 A, 1 ks

Popis

Úzke výkonové relé (šírka len 7 mm) s veľmi vysokým prepäťovým odporom medzi cievkou a sadou kontaktov nad 10 kV a dráhou prúdu vzduchu a zvodového prúdu viac ako 6 mm. Nízka spotreba energie a vysoká odolnosť proti nárazom.
Anwendung:Domáce spotrebiče, hnedý tovar, kancelárska technika, priemyselná a automatizačná technika.

Tento text bol preložený strojovo.
