Panasonic ALZ22F24 = ALZ52F24, ALZ52F24 relé do DPS, monostabilný, 1 cievka, 440 V/AC, 16 A, 1 ks

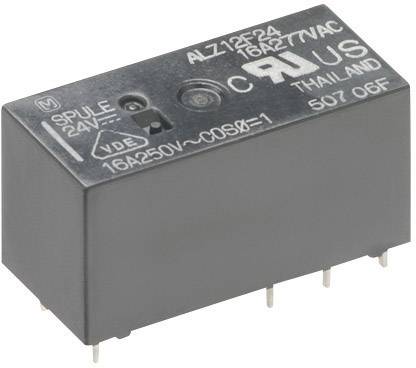

Elektrické relé s nápisom '16A 250V', v čiernom kryte, s šiestimi pripájacími kolíkmi na montáž na dosku plošných spojov.

Ilustračný obrázok

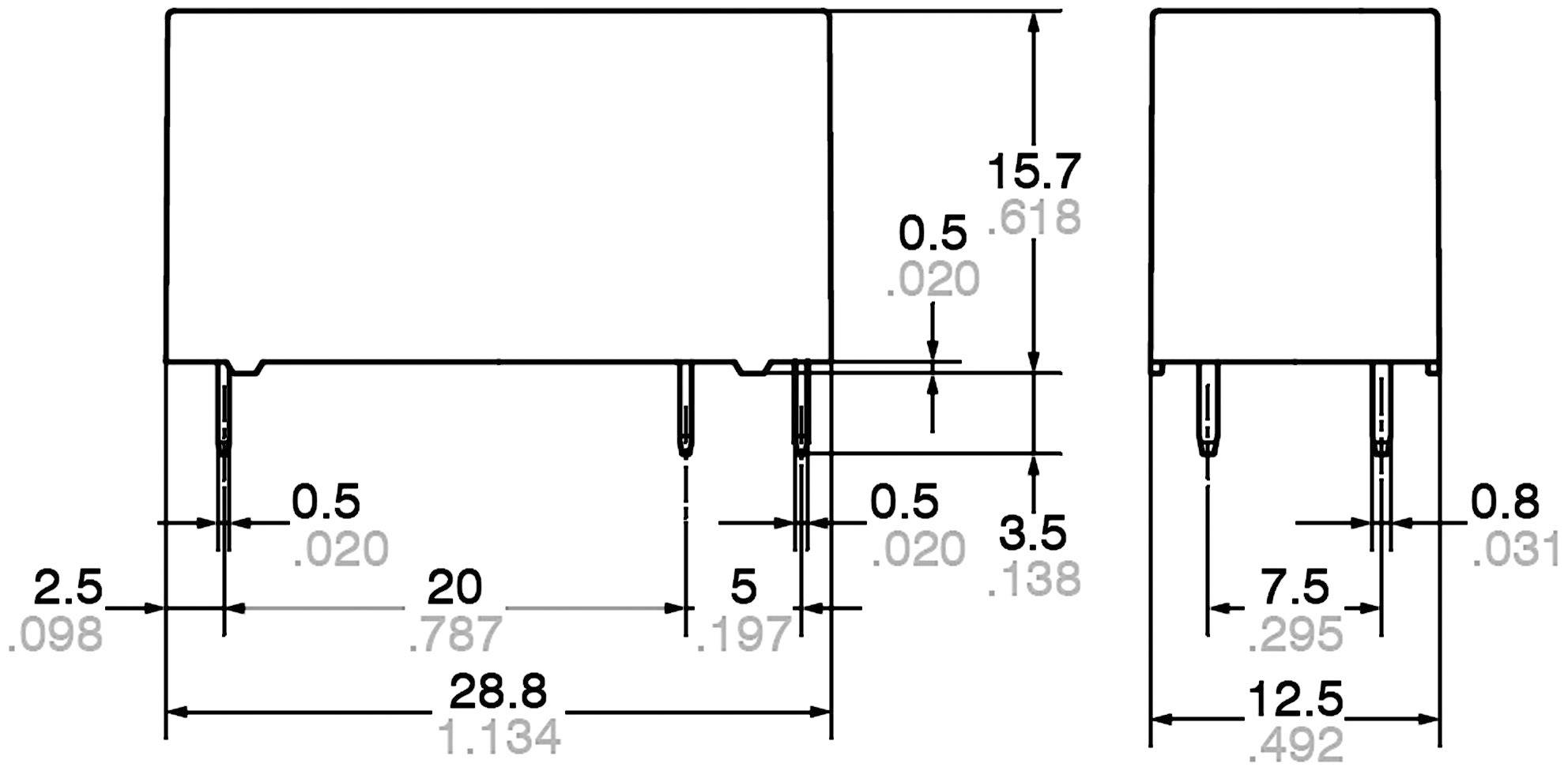

Diagram znázorňuje rozmery obdĺžnikového komponentu s viacerými rozmermi v milimetroch a palcoch, vrátane výšky, šírky a hĺbky.

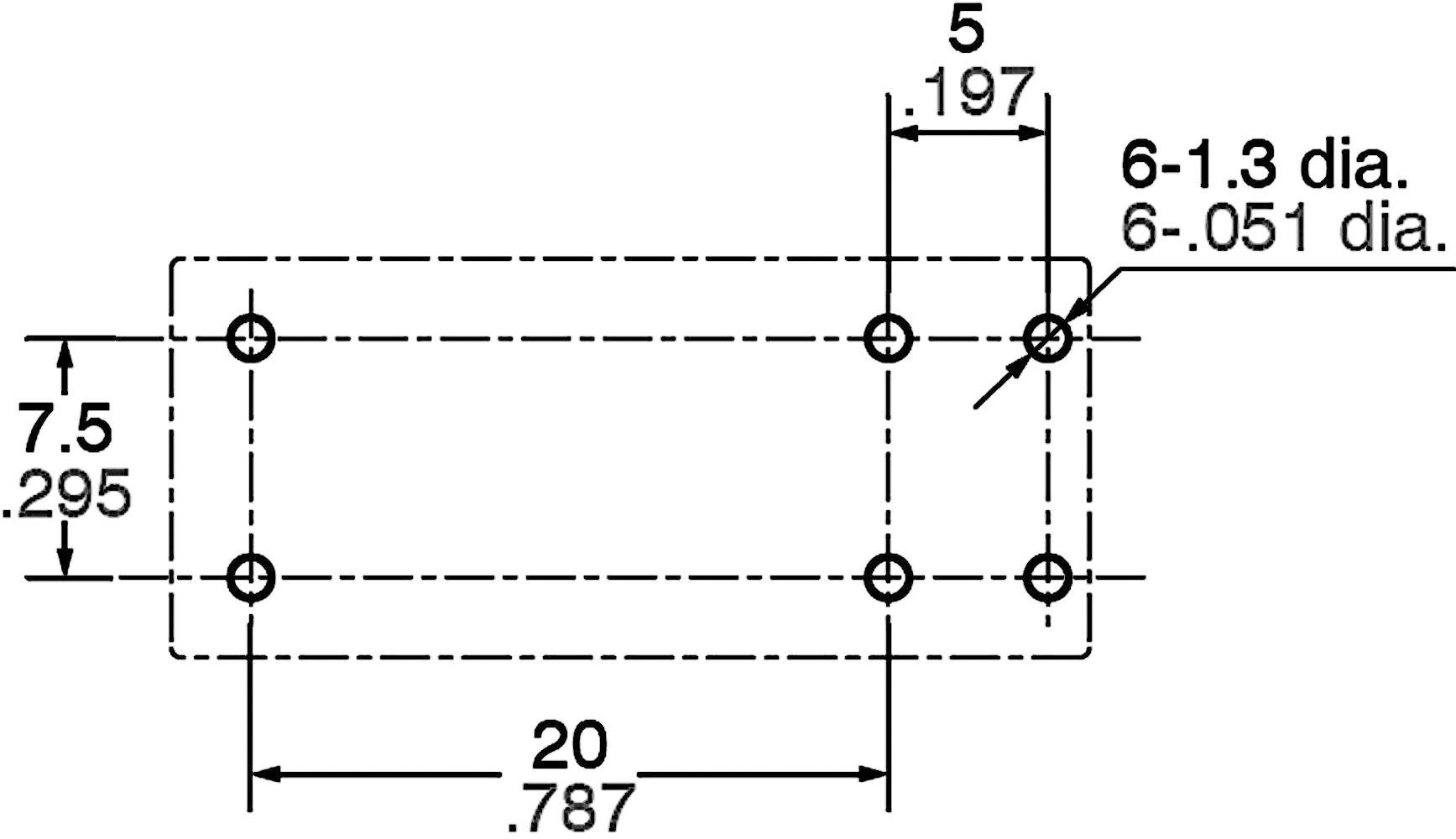

Technický výkres obdĺžnikového dielu s rozmermi v milimetroch a palcoch, zobrazujúci polohu upevňovacích otvorov.

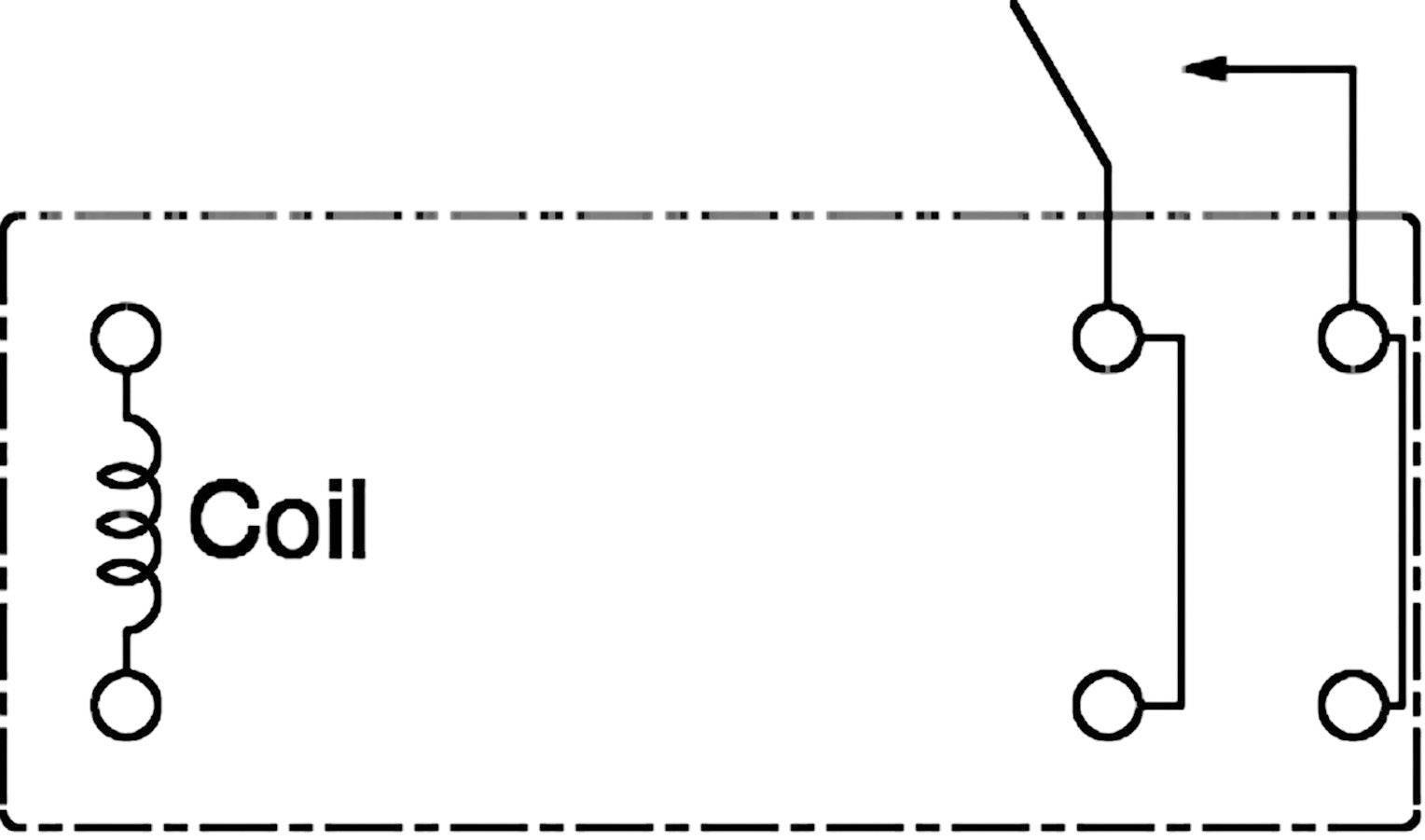

'Schéma relé: Obdĺžnikový štvorček so symbolom cievky na ľavej strane, vpravo dva medziľahlé kontakty.'

1/4

Ilustračný obrázok

Kategória výrobku

relé do DPS

Menovité napätie cievky

24 V/DC

Mód riadenie

monostabilný, 1 cievka

Typ kontaktu

1 spínací

Spínacie napätie (max.)

440 V/AC

Datasheety: (PDF)

Čoskoro k dispozícii

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (6,50 € / kus)

6,50 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: relé do DPS

Typ: ALZ22F24 = ALZ52F24

Menovité napätie cievky: 24 V/DC

Riadiace napätie (min.): 16.8 V/DC

Riadiace napätie (max.): 31.2 V/DC

Mód riadenie: monostabilný, 1 cievka

Odpor cievky: 1440 Ω

Typ kontaktu: 1 spínací

Materiál kontaktu: AgSnO2

Spínacie napätie (max.): 440 V/AC

Spínací prúd (max.): 16 A

Max. spínací výkon: 4000 VA

Vzdialenosť vzduch / povrch (cievka / kontakt): 10 mm

Pripojenie: spájkovacie piny

Min. teplota: -40 °C

Max. teplota: +105 °C

Dĺžka: 28.8 mm

Šírka: 12.5 mm

V: 15.7 mm

Rozmer.: (d x š x v) 28.8 x 12.5 x 15.7 mm

Obsah: 1 ks

Na stiahnutie

Datasheet

Datasheet 504849 Panasonic ALZ22F24 = ALZ52F24, ALZ52F24 relé do DPS, monostabilný, 1 cievka, 440 V/AC, 16 A, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 504849 Panasonic ALZ22F24 = ALZ52F24, ALZ52F24 relé do DPS, monostabilný, 1 cievka, 440 V/AC, 16 A, 1 ks

Popis

Ploché výkonové relé s veľmi vysokým prepäťovým odporom a veľkým prúdom vzduchu a zvodového prúdu s nízkou spotrebou energie.
Anwendung:Domáce spotrebiče, spotrebná elektronika, TV / CATV, hnedý tovar, kancelárska technika, priemyselná a automatizačná technika.

Tento text bol preložený strojovo.
