Panasonic APF10212, APF10212 relé do DPS, monostabilný, 1 cievka, 250 V/AC, 6 A, 1 ks

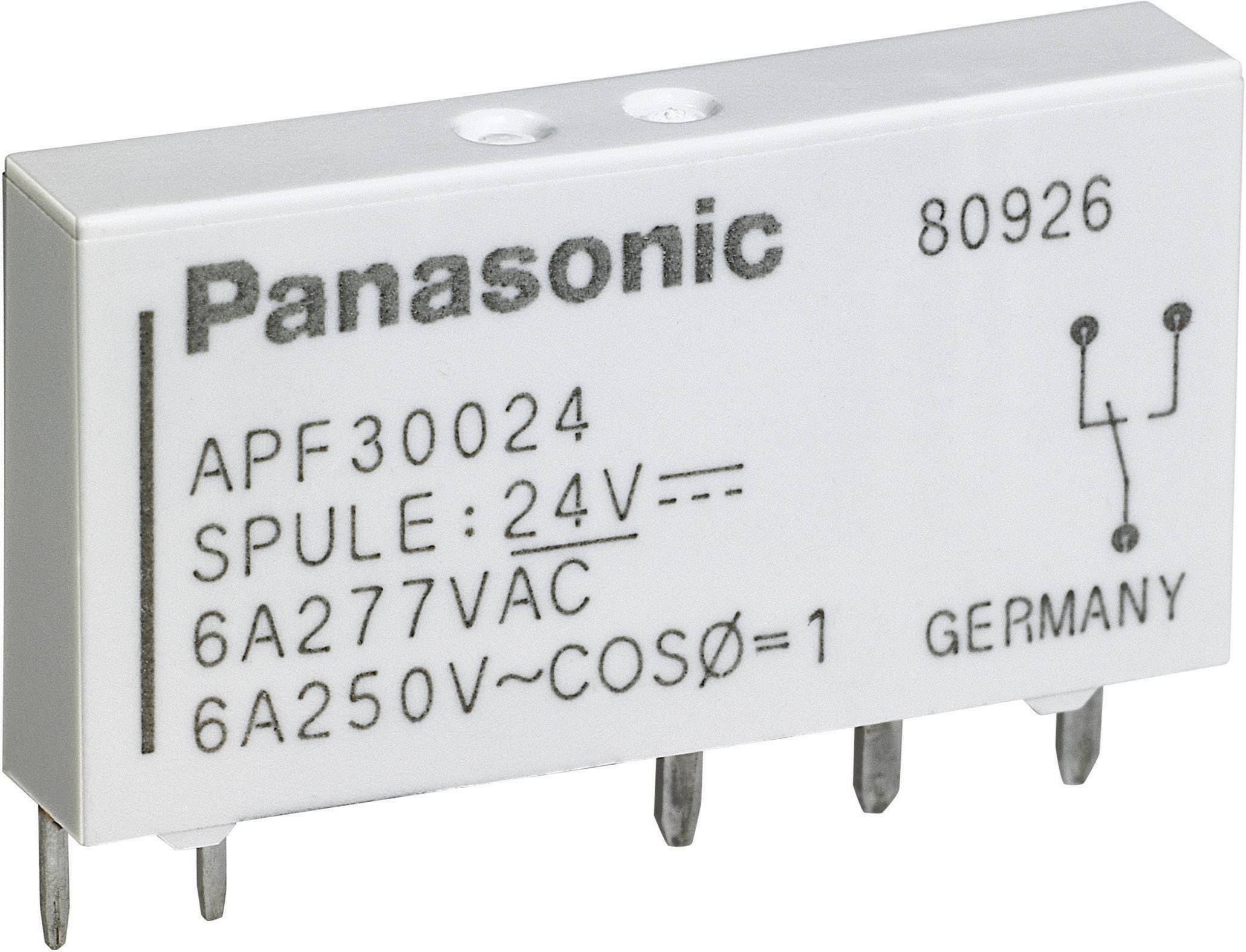

Panasonic relé APF30024, 24V cievka, pre 6A, 277VAC a 250V~. Pôvod: Nemecko.

Ilustračný obrázok

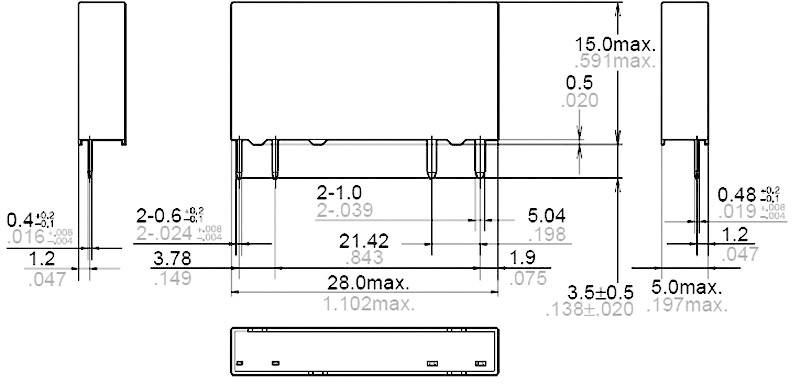

Technický výkres elektronickej súčiastky s rozmermi v milimetroch. Šírka: 28,0 mm; Výška: 15,0 mm; zobrazené vertikálne a horizontálne pohľady.

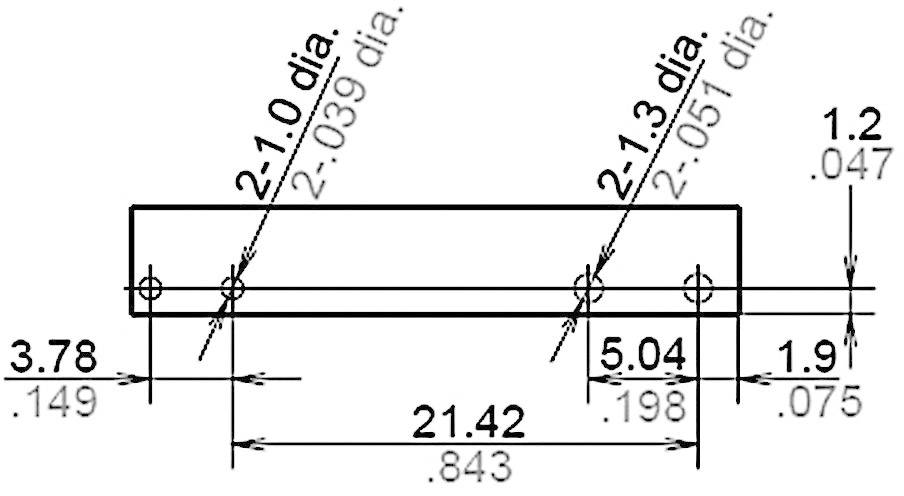

Technický výkres kovového dielu s rozmermi: šírka 21,42 cm, otvory s priemerom 2,1 cm. Ďalšie rozmery a priemery sú uvedené.

Schematický nákres elektrického obvodu (pohľad spredu) so špulkou a popisom kontaktov 'CIEVKA', 'SPOLOČNÝ', a 'NORMÁLNE OTVORENÝ'.

1/4

Ilustračný obrázok

Kategória výrobku

relé do DPS

Menovité napätie cievky

12 V/DC

Mód riadenie

monostabilný, 1 cievka

Typ kontaktu

1 spínací

Spínacie napätie (max.)

250 V/AC

Datasheety: (PDF)

Okamžité doručenie: Pi 2. 10.

19 Ks (Posledné kusy skladom)

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (2,67 € / kus)

2,67 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: relé do DPS

Typ: APF10212

Menovité napätie cievky: 12 V/DC

Mód riadenie: monostabilný, 1 cievka

Odpor cievky: 847 Ω

Typ kontaktu: 1 spínací

Materiál kontaktu: AgNi

Spínacie napätie (max.): 250 V/AC

Spínací prúd (max.): 6 A

Max. spínací výkon: 1500 VA

Vzdialenosť vzduch / povrch (cievka / kontakt): 8 mm

Pripojenie: spájkovacie piny

Min. teplota: -40 °C

Max. teplota: +85 °C

Dĺžka: 28 mm

Šírka: 5 mm

V: 15 mm

Rozmer.: (d x š x v) 28 x 5 x 15 mm

Obsah: 1 ks

Na stiahnutie

Datasheet

Datasheet 505387 Panasonic APF10212, APF10212 relé do DPS, monostabilný, 1 cievka, 250 V/AC, 6 A, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 505387 Panasonic APF10212, APF10212 relé do DPS, monostabilný, 1 cievka, 250 V/AC, 6 A, 1 ks

Popis

Úzke výkonové relé pre sieťové aplikácie. Svetelný prúd a zvodový prúd väčší ako 8 mm. Nízka spotreba energie a veľký rozsah spínacích kapacít. Spĺňa normu EN 60335-1 (skúška žeravým drôtom) a požiadavky na izoláciu podľa normy EN / IEC 61810-1.
Anwendung:Rozhranie, automatizácia výroby, riadenie PLC, priemyselná a automatizačná technika, domáce aplikácie.
