Panasonic APF30224, APF30224 relé do DPS, monostabilný, 1 cievka, 250 V/AC, 6 A, 1 ks

Panasonic relé APF30024, 24V cievka, pre 6A, 277VAC a 250V~. Pôvod: Nemecko.

Ilustračný obrázok

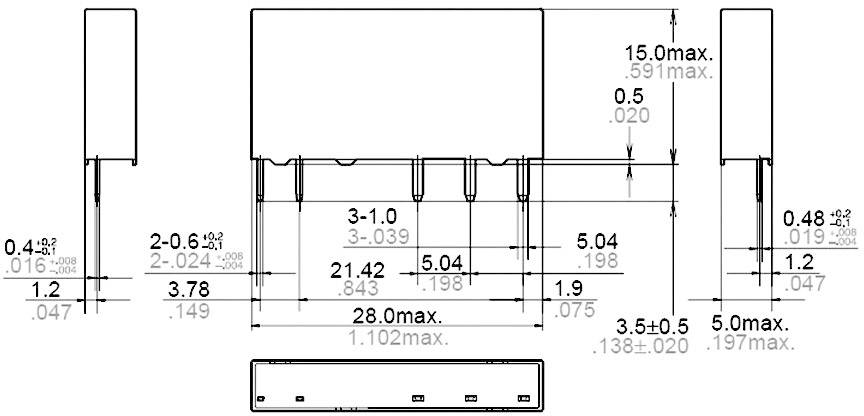

Technický výkres elektronickej súčiastky. Zobrazuje rozmery ako šírka (28,0 mm) a výška (15,0 mm) vrátane vzdialenosti pinov.

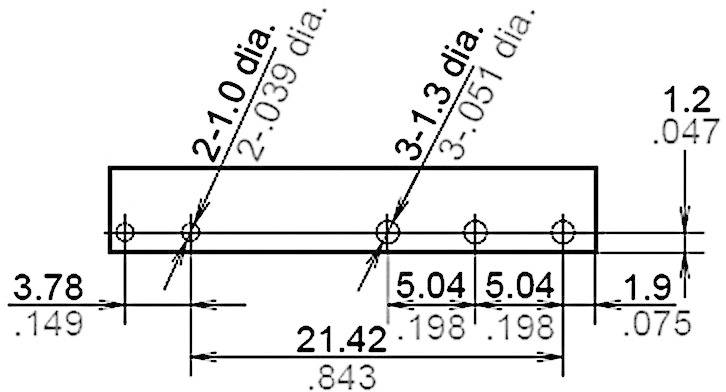

Technický výkres obdĺžnikového komponentu s piatimi otvormi a rozmermi v palcoch, podrobné vzdialenosti a priemery.

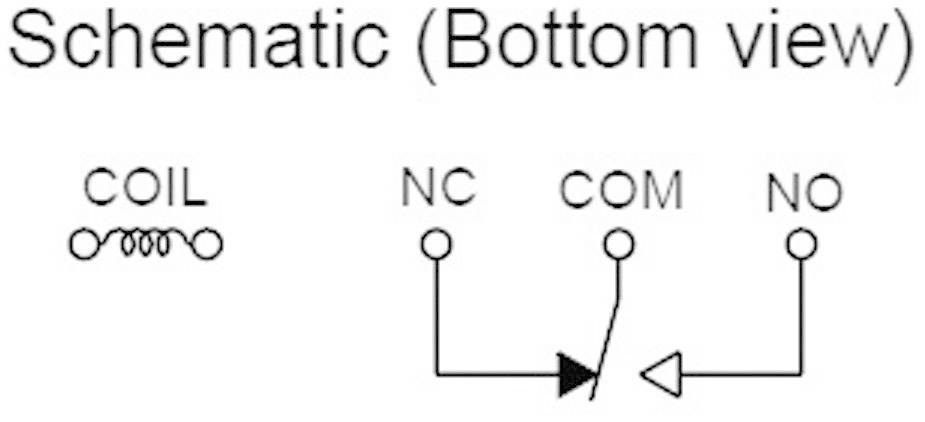

Schéma pohľadu zo spodu relé s popiskami: 'COIL' pre cievku, 'NC' pre spínací kontakt, 'COM' pre spoločné pripojenie, 'NO' pre rozpínací kontakt.

1/4

Ilustračný obrázok

Kategória výrobku

relé do DPS

Menovité napätie cievky

24 V/DC

Mód riadenie

monostabilný, 1 cievka

Typ kontaktu

1 prepínací

Spínacie napätie (max.)

250 V/AC

Datasheety: (PDF)

Doručenie: Ut 6. 10.

844 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (3,89 € / kus)

3,89 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: relé do DPS

Typ: APF30224

Menovité napätie cievky: 24 V/DC

Mód riadenie: monostabilný, 1 cievka

Odpor cievky: 3388 Ω

Typ kontaktu: 1 prepínací

Materiál kontaktu: AgNi

Spínacie napätie (max.): 250 V/AC

Spínací prúd (max.): 6 A

Max. spínací výkon: 1500 VA

Vzdialenosť vzduch / povrch (cievka / kontakt): 8 mm

Pripojenie: spájkovacie piny

Min. teplota: -40 °C

Max. teplota: +85 °C

Dĺžka: 28 mm

Šírka: 5 mm

V: 15 mm

Rozmer.: (d x š x v) 28 x 5 x 15 mm

Obsah: 1 ks

Na stiahnutie

Datasheet

Datasheet 505393 Panasonic APF30224, APF30224 relé do DPS, monostabilný, 1 cievka, 250 V/AC, 6 A, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 505393 Panasonic APF30224, APF30224 relé do DPS, monostabilný, 1 cievka, 250 V/AC, 6 A, 1 ks

Popis

Úzke výkonové relé pre sieťové aplikácie. Svetelný prúd a zvodový prúd väčší ako 8 mm. Nízka spotreba energie a veľký rozsah spínacích kapacít. Spĺňa normu EN 60335-1 (skúška žeravým drôtom) a požiadavky na izoláciu podľa normy EN / IEC 61810-1.
Anwendung:Rozhranie, automatizácia výroby, riadenie PLC, priemyselná a automatizačná technika, domáce aplikácie.
