Panasonic Bezpečnostná svetelná závora ST4, typ 4 Počet lúčov: 1

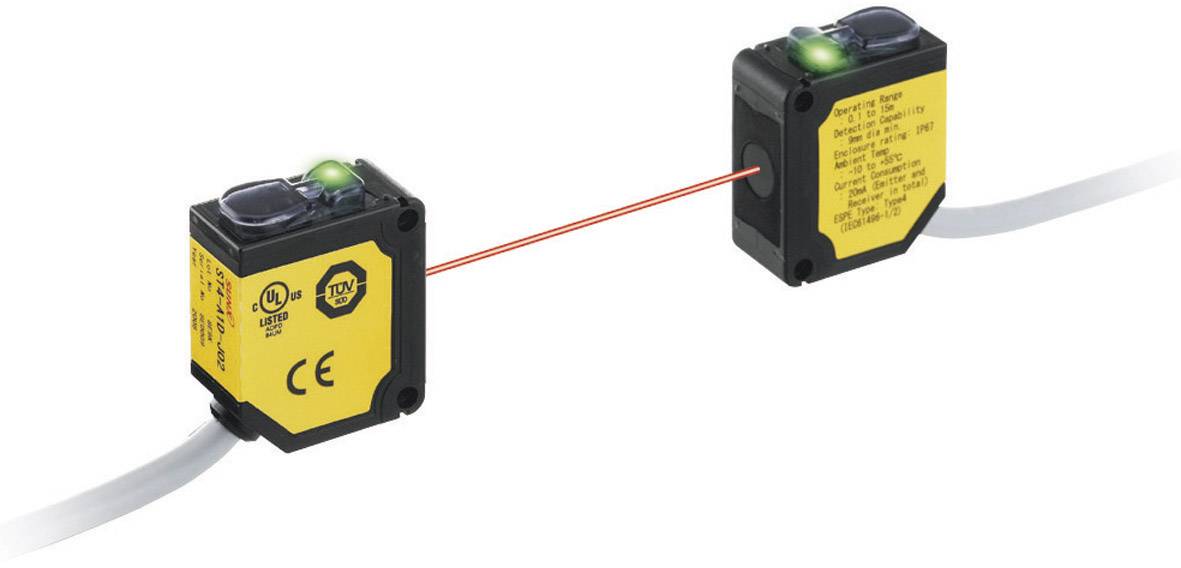

Fotoelektrický senzor so žltým púzdrom vysiela červený laserový lúč smerom k protistojacemu detektoru.

Ilustračný obrázok

Kategória výrobku

bezpečnostná svetelná závora

Dĺžka

28 mm

31 mm

Typ

ST4-A1-J02V

Oblasť použitia

ochrana osôb

Datasheety: (PDF)

Doručenie: Št 22. 10.

Počet

Celkom (275,61 € / kus)

275,61 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Bezpečnostná svetelná závora ST4, typ 4

Dodatočné informácie:

Technické parametre

Najmenší rozpoznávaný predmet: Ø9 mm
Vysielacia dióda: Infračervená LED (870 nm)
Bezpečnostná kategória: EN 61496-1 / 2 (typ 4) / ISO 13849-1 (kategória 4, PLe) / IEC 61508-1 až 7 (SIL 3)
Pripojenie: kábel s konektorom / 0,2 m
Dizajn (všeobecne): bezpečnostná svetelná závora
Spotreba prúdu: (hlava snímača) vysielač (max.) 11 mA / prijímač (max.) 9 mA
Certifikácia: CE / TUV

Kategória výrobku: bezpečnostná svetelná závora

Typ: ST4-A1-J02V

Oblasť použitia: ochrana osôb

Max. odber prúdu: 11 mA

Najmenší detekovateľný objekt (priemer): 9 mm

Pripojenie: Konektory

Dĺžka kábla: 0.2 m

Typ vysielača: infračervená LED dióda

Vlnová dĺžka: 870 nm

Dosah (min.): 0.1 m

Dosah (max.): 15 m

Úroveň výkonu: PL e

Safety Integrity Level, SIL: SIL 3

Kategória bezpečnosti: 4

Lúče: 1

Obsah: 1 ks

: IP67

Dĺžka: 28 mm

Šírka: 14 mm

V: 31 mm

Rozmer.: (d x š x v) 28 x 14 x 31 mm

Min. teplota: -10 °C

Max. teplota: +55 °C

Na stiahnutie

Datasheet

Datasheet 507106 Panasonic Bezpečnostná svetelná závora ST4, typ 4 Počet lúčov: 1

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 507106 Panasonic Bezpečnostná svetelná závora ST4, typ 4 Počet lúčov: 1

Popis

U jednopaprskovej bezpečnostnej svetelnej závory ST4 sú hlavy snímačov (vysielač a prijímač) malé a oddelené od riadiacej jednotky. To znamená, že zariadenie je možné integrovať do aplikácií dôležitých z hľadiska bezpečnosti s neobvyklými nebezpečnými oblasťami (veľmi malé otvory, nepravidelný priestorový tvar, nedostatok miesta, prekážky). Dosah 15m. S potenciometrom na nastavenie vysielacieho výkonu. Možné kaskádové zapojenie (sériové pripojenie) až 6 systémov. Dvojfarebný (červený / zelený) LED displej na zobrazenie prerušenia lúča, na kontrolu funkcií počas prevádzky a na vyrovnanie lúča počas montáže. Rôzne funkcie tlmenia. Energia sa dodáva cez riadiacu jednotku.
Anwendung:Ochrana nebezpečných miest (napr. Na lise, v manipulačnej oblasti stroja, na montážnej stanici), ochrana dverí, ochrana prístupu (napr. Bunka robota alebo montážna oblasť).
