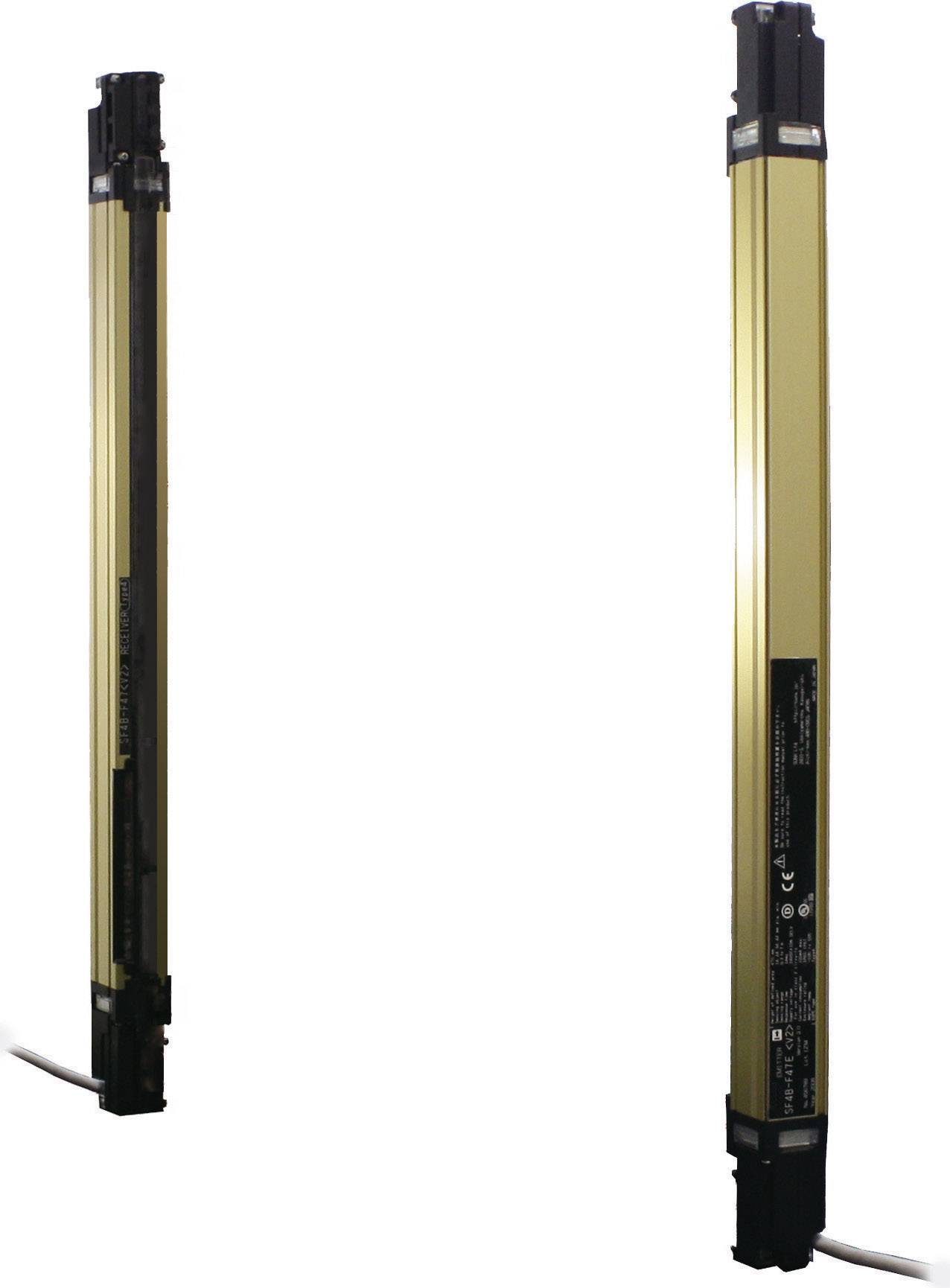

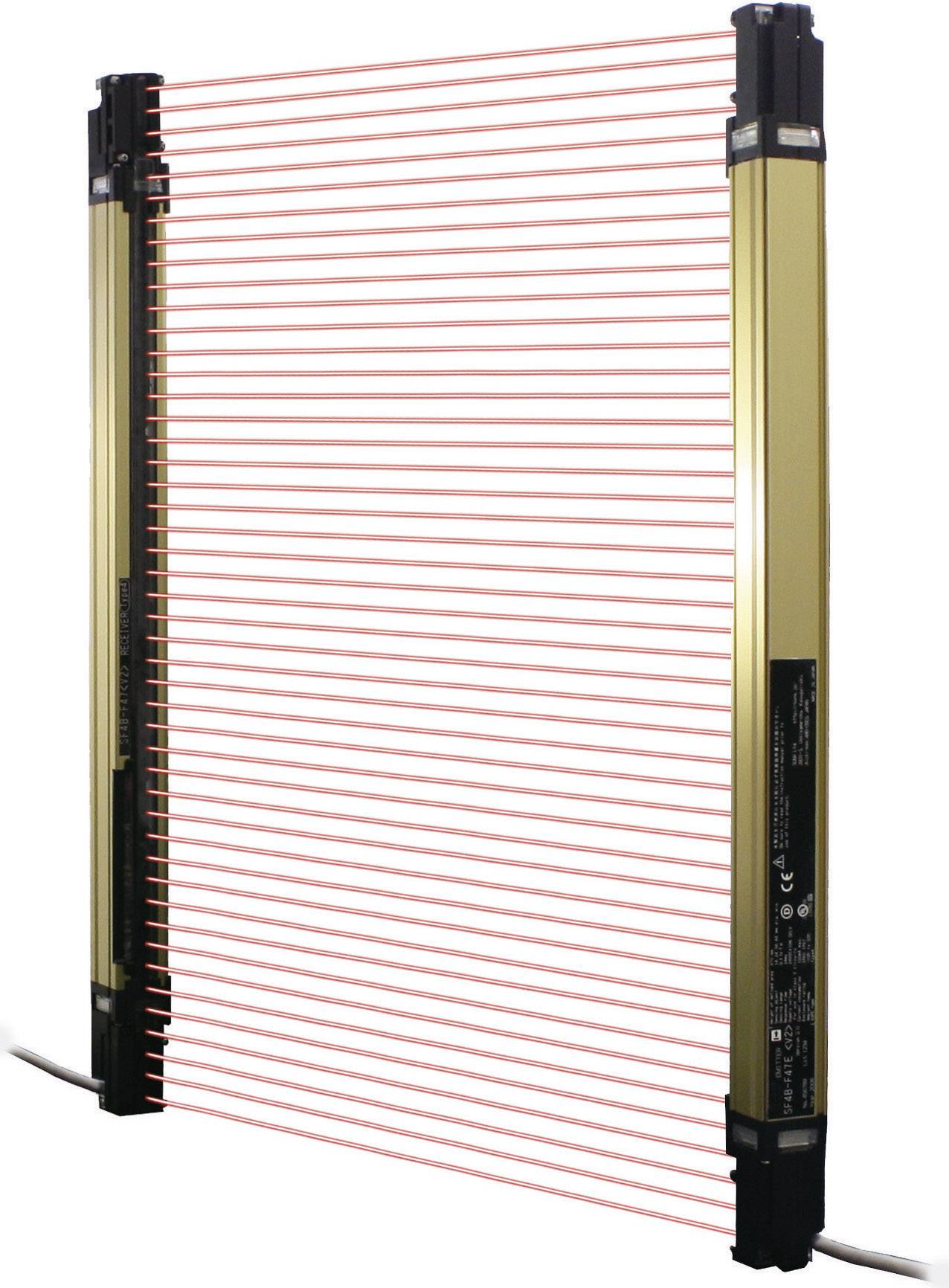

Panasonic Výška ochranného poľa 550 mm Bezpečnostný svetelný záves SF4B, typ 4 Počet lúčov: 28
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
bezpečnostná svetelná závora
Dĺžka
30 mm
V
550 mm
Typ
SF4B-H28(V2)
Oblasť použitia
ochrana rúk
Datasheety: (PDF)
Počet
Celkom (1 576,42 € / kus)
1 576,42 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Bezpečnostný svetelný záves SF4B, typ 4
Dodatočné informácie:
Technické parametre
- Šírka ochranného poľa: 0,3 - 9 m
- Najmenší rozpoznávaný predmet: Ø25 mm
- Vysielacia dióda: Infračervená LED (870 nm)
- Bezpečnostná kategória: EN 61496-1 / 2 (typ 4) / ISO 13849-1 (kategória 4, PLe) / IEC 61508-1 až 7 (SIL 3)
- Pripojenie: konektorové pripojenie
- Výstup (ampér): tranzistor (2 x PNP alebo 2 x NPN / prepínateľný) OSSD1 / OSSD2 (max.) 200 mA
- Certifikácia: CE / TUV
- Kategória výrobku
bezpečnostná svetelná závora
- Typ
SF4B-H28(V2)
- Oblasť použitia
ochrana rúk
- Prevádzkové napätie max.
24 V/DC
- Prevádzkové napätie
24 V/DC (max)
- Max. odber prúdu
230 mA
- Reakčná doba
90 ms
- Najmenší detekovateľný objekt (priemer)
25 mm
- Typ vysielača
infračervená LED dióda
- Vlnová dĺžka
870 nm
- Výstupy
2 x PNP
- Výstupný prúd
200 mA
- Úroveň výkonu
PL e
- Safety Integrity Level, SIL
SIL 3
- Kategória bezpečnosti
4
- Lúče
28
- Vzdialenosť lúčov
20 mm
- Výška ochranného poľa
550 mm
- Celková výška
550 mm
- Obsah
1 ks
IP67
- Dĺžka
30 mm
- Šírka
28 mm
- V
550 mm
- Rozmer.
(d x š x v) 30 x 28 x 550 mm
- Min. teplota
-10 °C
- Max. teplota
+55 °C
Na stiahnutie
Datasheet
Datasheet 507112 Panasonic Výška ochranného poľa 550 mm Bezpečnostný svetelný záves SF4B, typ 4 Počet lúčov: 28
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 507112 Panasonic Výška ochranného poľa 550 mm Bezpečnostný svetelný záves SF4B, typ 4 Počet lúčov: 28
Návod na obsluhu a bezpečnostné pokyny 507112 Panasonic Výška ochranného poľa 550 mm Bezpečnostný svetelný záves SF4B, typ 4 Počet lúčov: 28
Popis
Séria kompaktných bezpečnostných svetelných závesov na ochranu rúk. Ochranná výška sa rovná konštrukčnej výške - žiadna mŕtva zóna. Veľké integrované stavové LED diódy (červená / zelená). Autodiagnostický systém so zobrazením stavu. Funkcia potlačenia pre obsluhu stroja, aj keď je dráha lúča prerušená. LED nastavovací displej pre ľahkú montáž. Automatické potlačenie presluchov na zníženie účinkov rozptýleného svetla a interferencie (funkcia ELCA). Krátka doba odozvy s14 ms.
Anwendung:Ochrana pred nebezpečnými miestami (napr. Na lise, v manipulačnej oblasti stroja, na montážnej stanici), ochrana dverí, ochrana prístupu (napr. Bunka robota alebo montážna oblasť).
Tento text bol preložený strojovo.
Anwendung:Ochrana pred nebezpečnými miestami (napr. Na lise, v manipulačnej oblasti stroja, na montážnej stanici), ochrana dverí, ochrana prístupu (napr. Bunka robota alebo montážna oblasť).
Tento text bol preložený strojovo.
Prevedenie
- 7-segmentové zobrazenie chýb
- Integrované riadenie stýkača
- Stlmenie zvuku.
Rozsah dodávky
- 1 vysielacia jednotka
- 1 prijímacia jednotka
- Testovacia tyč SF4B-TR25 (Ø25 x 220mm) na funkčné testovanie.
