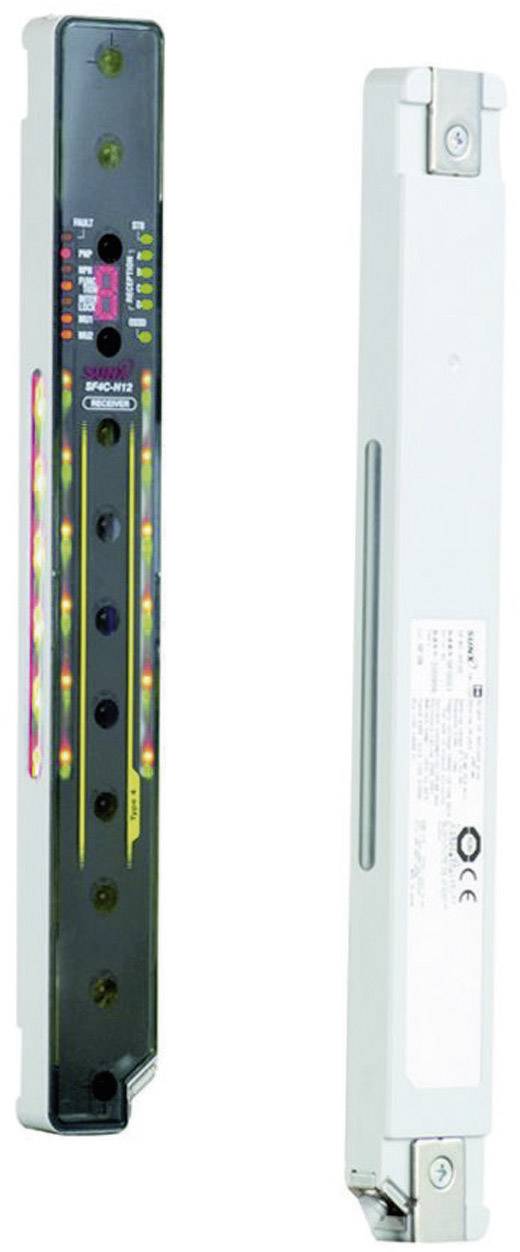

Panasonic Výška ochranného poľa 560 mm Bezpečnostná svetelná clona SF4C, typ 4 Počet lúčov: 28
EAN:
Označenie výrobcu:
Objednávacie číslo:
V
560 mm
Typ
SF4C-H28
Oblasť použitia
ochrana rúk
Vlastnosti
ručný/automatický reštart
Prevádzkové napätie max.
24 V/DC
Datasheety: (PDF)
Počet
Celkom (1 064,23 € / kus)
1 064,23 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Bezpečnostná svetelná clona SF4C, typ 4
Dodatočné informácie:
Technické parametre
- Šírka ochranného poľa: 0,1 - 3 m
- Vzdialenosť osi lúča: 20 mm
- Najmenší rozpoznávaný predmet: Ø25 mm
- Vysielacia dióda: Infračervená LED (855 nm)
- Bezpečnostná kategória: EN 61496-1 / 2 (typ 4) / ISO 13849-1 (kategória 4, PLe) / IEC 61508-1 až 7 (SIL 3)
- Pripojenie: kábel 5 m
- Prevedenie: bezpečnostná opona / ochrana rúk
- Výstup (ampér): tranzistor (2 x PNP alebo 2 x NPN / prepínateľný) OSSD1 / OSSD2 (max.) 200 mA
- Certifikácia: CE / TUV
- Typ
SF4C-H28
- Oblasť použitia
ochrana rúk
- Vlastnosti
ručný/automatický reštart
- Prevádzkové napätie max.
24 V/DC
- Prevádzkové napätie
24 V/DC (max)
- Reakčná doba
7 ms
- Najmenší detekovateľný objekt (priemer)
25 mm
- Pripojenie
kábel
- Dĺžka kábla
5 m
- Typ vysielača
infračervená LED dióda
- Vlnová dĺžka
855 nm
- Výstupy
2 x PNP
- Výstupný prúd
200 mA
- Úroveň výkonu
PL e
- Safety Integrity Level, SIL
SIL 3
- Kategória bezpečnosti
4
- Lúče
28
- Vzdialenosť lúčov
20 mm
- Výška ochranného poľa
560 mm
- Celková výška
560 mm
- Obsah
1 ks
IP65/67
- Šírka
30 mm
- V
560 mm
- Rozmer.
(š x v x h) 30 x 560 x 13.2 mm
- Min. teplota
-10 °C
- Max. teplota
+55 °C
- Hĺbka
13.2 mm
Na stiahnutie
Datasheet
Datasheet 507132 Panasonic Výška ochranného poľa 560 mm Bezpečnostná svetelná clona SF4C, typ 4 Počet lúčov: 28
Datasheet 507132 Panasonic Výška ochranného poľa 560 mm Bezpečnostná svetelná clona SF4C, typ 4 Počet lúčov: 28
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 507132 Panasonic Výška ochranného poľa 560 mm Bezpečnostná svetelná clona SF4C, typ 4 Počet lúčov: 28
Návod na obsluhu a bezpečnostné pokyny 507132 Panasonic Výška ochranného poľa 560 mm Bezpečnostná svetelná clona SF4C, typ 4 Počet lúčov: 28
Informácie
Informácie 507132 Panasonic Výška ochranného poľa 560 mm Bezpečnostná svetelná clona SF4C, typ 4 Počet lúčov: 28
Popis
Ultra úzka bezpečnostná clona ako typ ochrany rúk. Kompaktný dizajn s hĺbkou iba 13 mm. Veľké integrované stavové LED indikátory (červená / zelená) - nie sú potrebné žiadne ďalšie tlmiace svetlá. Automatické potlačenie presluchov na zníženie rušenia a rušenia (funkcia ELCA). Rôzne funkcie stlmenia zvuku. Zaslepenie (pevné a plávajúce). Manuálne a automatické resetovanie. Funkcia externého monitorovania. Funkcia nahradenia pre obsluhu stroja, aj keď je dráha lúča prerušená. Funkcia bezpečnostného vstupu (napr. Pre bezpečnostný spínač dverí, spínač núdzového zastavenia) - nie je potrebné žiadne bezpečnostné relé. Kaskádové (sériové pripojenie) až 3 systémov.
Anwendung: Zabezpečenie nebezpečného bodu (napr. Na lise, v manipulačnej oblasti stroja, na montážnej stanici), zabezpečenie dverí, zabezpečenie prístupu (napr. Robotická bunka alebo montážna oblasť).
Tento text bol preložený strojovo.
Anwendung: Zabezpečenie nebezpečného bodu (napr. Na lise, v manipulačnej oblasti stroja, na montážnej stanici), zabezpečenie dverí, zabezpečenie prístupu (napr. Robotická bunka alebo montážna oblasť).
Tento text bol preložený strojovo.
Prevedenie
- 7-segmentový chybový displej
- Prepínateľný PNP / NPN
- Pomocný displej pre nastavenie osi lúča.
Rozsah dodávky
- 1 vysielacia jednotka
- 1 prijímacia jednotka
- Testovacia tyč SF4C-TR25 (Ø25 mm) na funkčné testovanie.
