PCE Instruments eMobility inštalačný tester typ 2, Mode 3, výstupů 5 x, PCE-EVSE 310
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
75 Ks
Počet
Celkom (288,62 € / kus)
288,62 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
PROFESIONÁLNY. KALIBROVANÝ. VYBAVENIE. PCE-EVSE 310
- Merací pripojovací adaptér pre nástenné boxy
- Simulácia vozidla
- Simulácia kábla
- CP výstup a sieťová zásuvka pre účely merania
- vrátane prepravnej tašky
- Predbežná skúška PE
- Stav proximity pilota PP a riadiaceho pilota CP
- Simulácia chyby CP „E“ a chyby PE
- Sieťová zásuvka na meracie účely
- Bezpečnostné meracie zásuvky
- voliteľný adaptér na typ 1
- Obsahuje zástrčku typu 2
Technické parametre
- Testovacie funkcie
- Predtest PE áno, s kapacitnou elektródou
- PP simulácia otvorená, 13 A, 20 A, 32 A, 63 A
- Stav CP A, B, C, D
- Chyba CP "E" E
- Chyba PE / chyba uzemnenia Áno
- Všeobecné technické údaje
- Prípojky L1, L2, L3, N, PE
- Prípojky doplňujúce informácie 230V
- 1-fázový) / 430V (3-fázový) ; 50/60 Hz
- 10A / 250V
- Typ 2 pevne zapojte do kábla (pre typ 1 sa vyžaduje voliteľný adaptér)

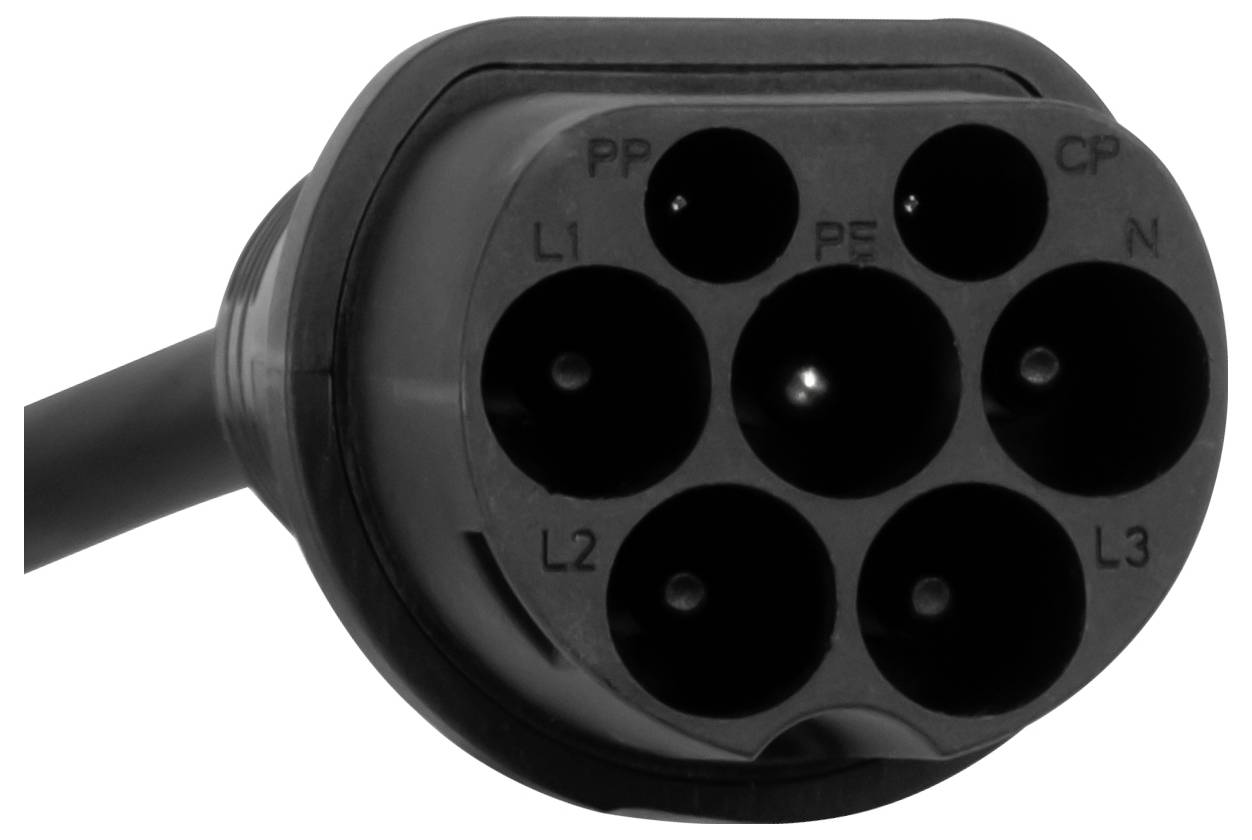

- Štandard(y) IEC62196-2 konektor typu 2
- Dĺžka kábla 25 cm
- Bezpečnostný štandard CAT II / 300V
- Sieťová zásuvka max 250 V; 50/60 Hz; 10A
- Výstupy 2 kusy 4mm zásuviek (výstupné svorky signálu)
- Poistka(y) napájacia zásuvka T10A/250V
- Trieda ochrany (prístroj) IP40
- Hmotnosť: 643 g
- Rozmery (D x Š x V) 600 x 105 x 73 mm
- Prevádzkové podmienky 0... 40 °C, 80 % RH
- Podmienky skladovania -10 ... 50 °C, 80 % RH
- Jazyky pokynov nemčina, angličtina
- Kategória výrobku
eMobility inštalačný tester
- Nabíjací zástrčka
typ 2
- Režim nabíjania
Mode 3
- Počet konektorov
5 x
- Počet fáz
1fázový a 3fázový
- Dĺžka kábla
25 cm
IP40
- Skúšobné značky
IEC62196-2 konektor typu 2
- Farba
čiernosivá
- Dĺžka
600 mm
- Šírka
105 mm
- V
73 mm
- Hmotnosť
643 g
Na stiahnutie
Datasheet
Datasheet 3192918 PCE Instruments eMobility inštalačný tester typ 2, Mode 3, výstupů 5 x, PCE-EVSE 310
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3192918 PCE Instruments eMobility inštalačný tester typ 2, Mode 3, výstupů 5 x, PCE-EVSE 310
Popis

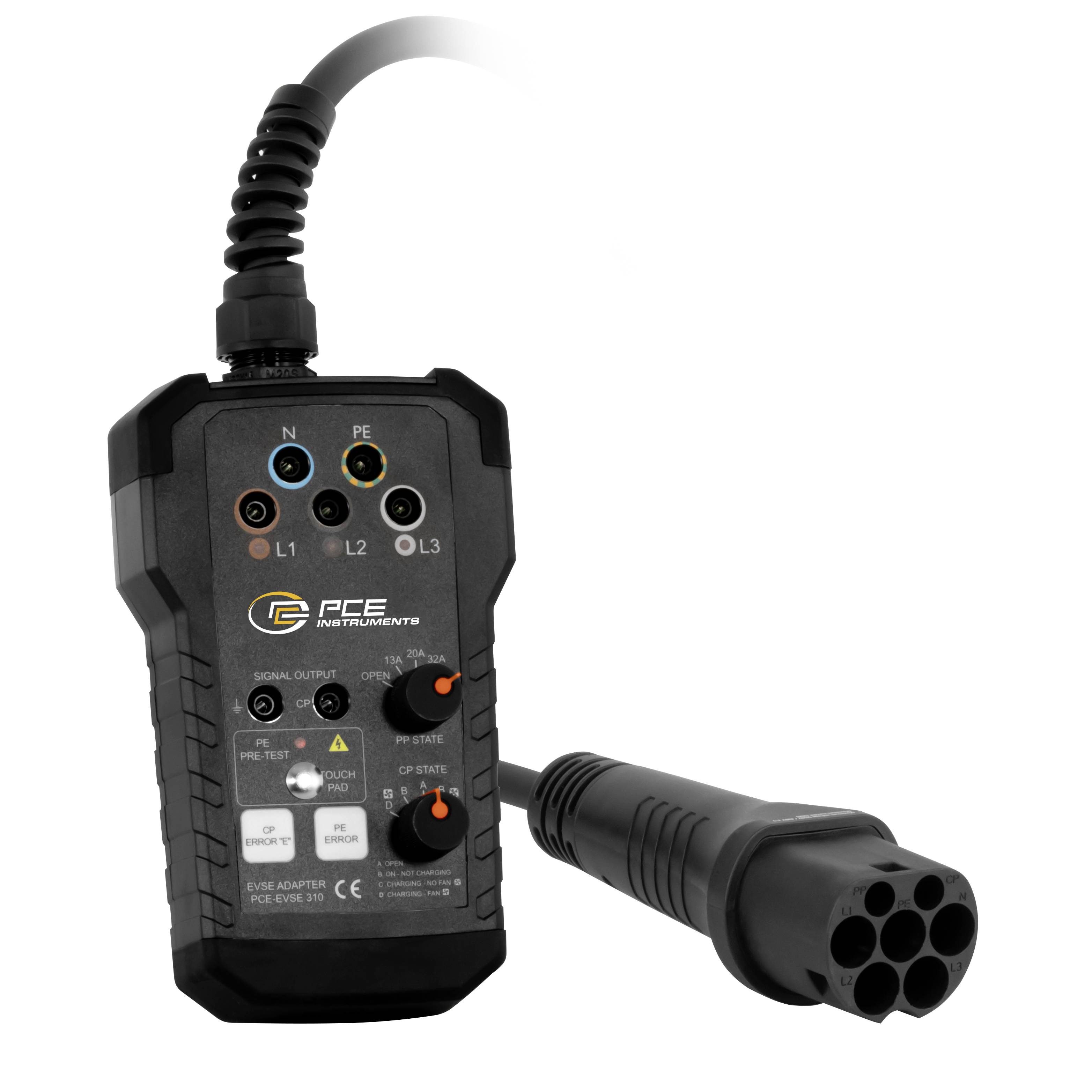

Merací pripojovací adaptér pre nástenné boxy je určený pre testery VDE 0100 na testovanie nabíjacích staníc (režim nabíjania 3) pre elektromobily. Tento adaptér je možné použiť s inštalačným testerom PCE-ITE 55B alebo s väčšinou ostatných bežných testerov VDE 0100. Vďaka LED diódam pre detekciu napätia na 3 fázach môžete rýchlo zistiť, či došlo k chybe inštalácie.
Prúdovú nosnosť nabíjacieho kábla je možné simulovať pomocou otočného spínača PP State. Prúdová zaťažiteľnosť je simulovaná rôznymi odpormi v meracom pripájacom adaptéri pre wallboxy, ktoré sú zapojené medzi PP a PE vodiče. Pomocou otočného spínača CP State je možné simulovať rôzne stavy vozidla. Stavy vozidla sú simulované rôznymi odpormi zapojenými medzi vodiče CP a PE.

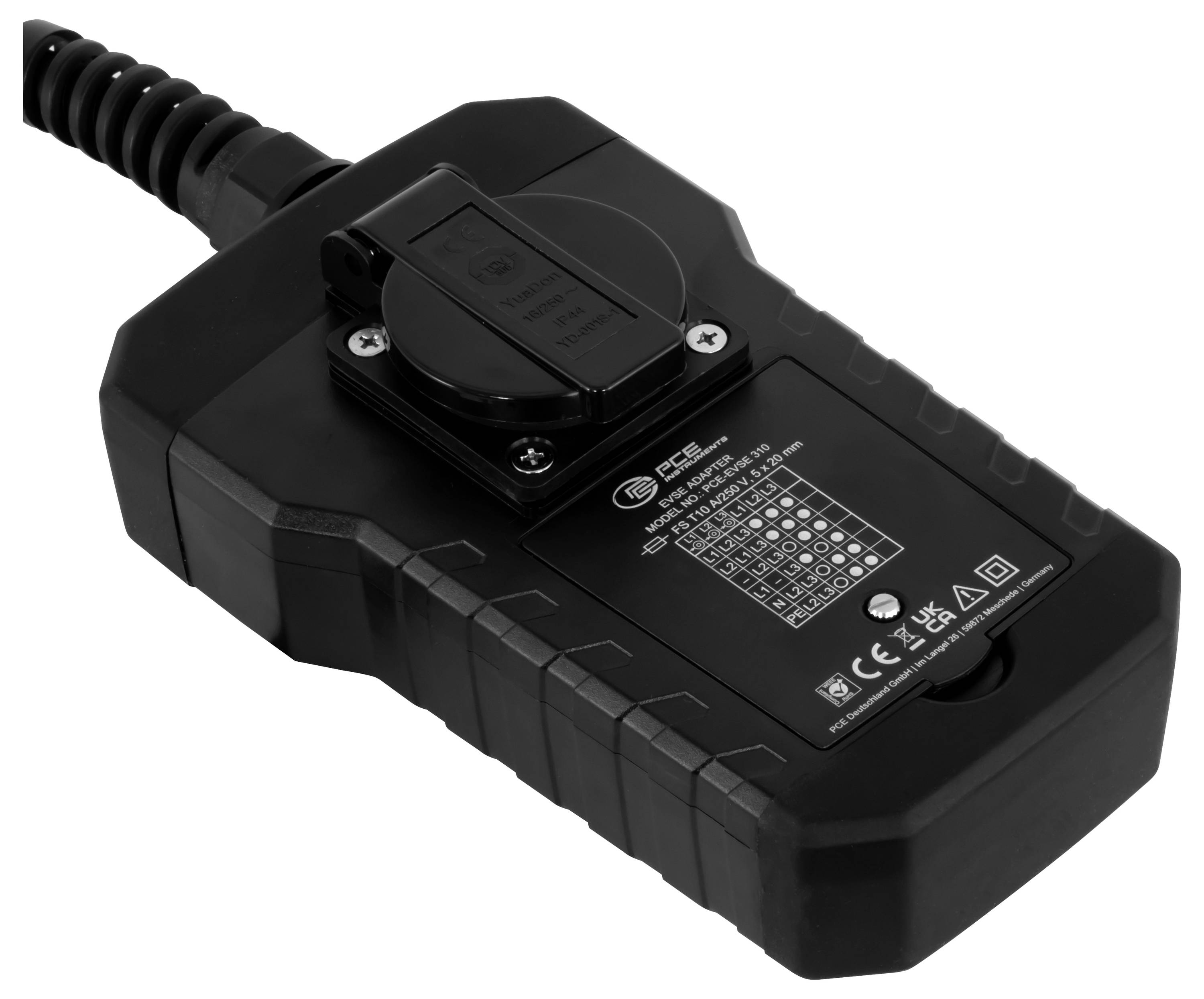

K zásuvke je možné pripojiť externú záťaž. Tento výstup je určený len pre účely merania a ponúka možnosť kontroly funkcie elektromera. Okrem toho je možné pomocou meracieho pripájacieho adaptéra pre nástenné boxy simulovať aj chybu PE (uzemnenie). Merací pripojovací adaptér pre nástenné boxy sa dodáva v taške na prístroj. K dispozícii je voliteľný adaptér pre nástenné skrinky s pripojením typu 1.
Tento text bol preložený strojovo.
Prúdovú nosnosť nabíjacieho kábla je možné simulovať pomocou otočného spínača PP State. Prúdová zaťažiteľnosť je simulovaná rôznymi odpormi v meracom pripájacom adaptéri pre wallboxy, ktoré sú zapojené medzi PP a PE vodiče. Pomocou otočného spínača CP State je možné simulovať rôzne stavy vozidla. Stavy vozidla sú simulované rôznymi odpormi zapojenými medzi vodiče CP a PE.
K zásuvke je možné pripojiť externú záťaž. Tento výstup je určený len pre účely merania a ponúka možnosť kontroly funkcie elektromera. Okrem toho je možné pomocou meracieho pripájacieho adaptéra pre nástenné boxy simulovať aj chybu PE (uzemnenie). Merací pripojovací adaptér pre nástenné boxy sa dodáva v taške na prístroj. K dispozícii je voliteľný adaptér pre nástenné skrinky s pripojením typu 1.
Tento text bol preložený strojovo.
Rozsah dodávky
- 1 x merací pripojovací adaptér pre nástenné boxy PCE-EVSE 310
- 1 x Návod na použitie
- 1 x taška na prenášanie
- 1 x konektor typu 2
