PCE Instruments PCE-180 CBN

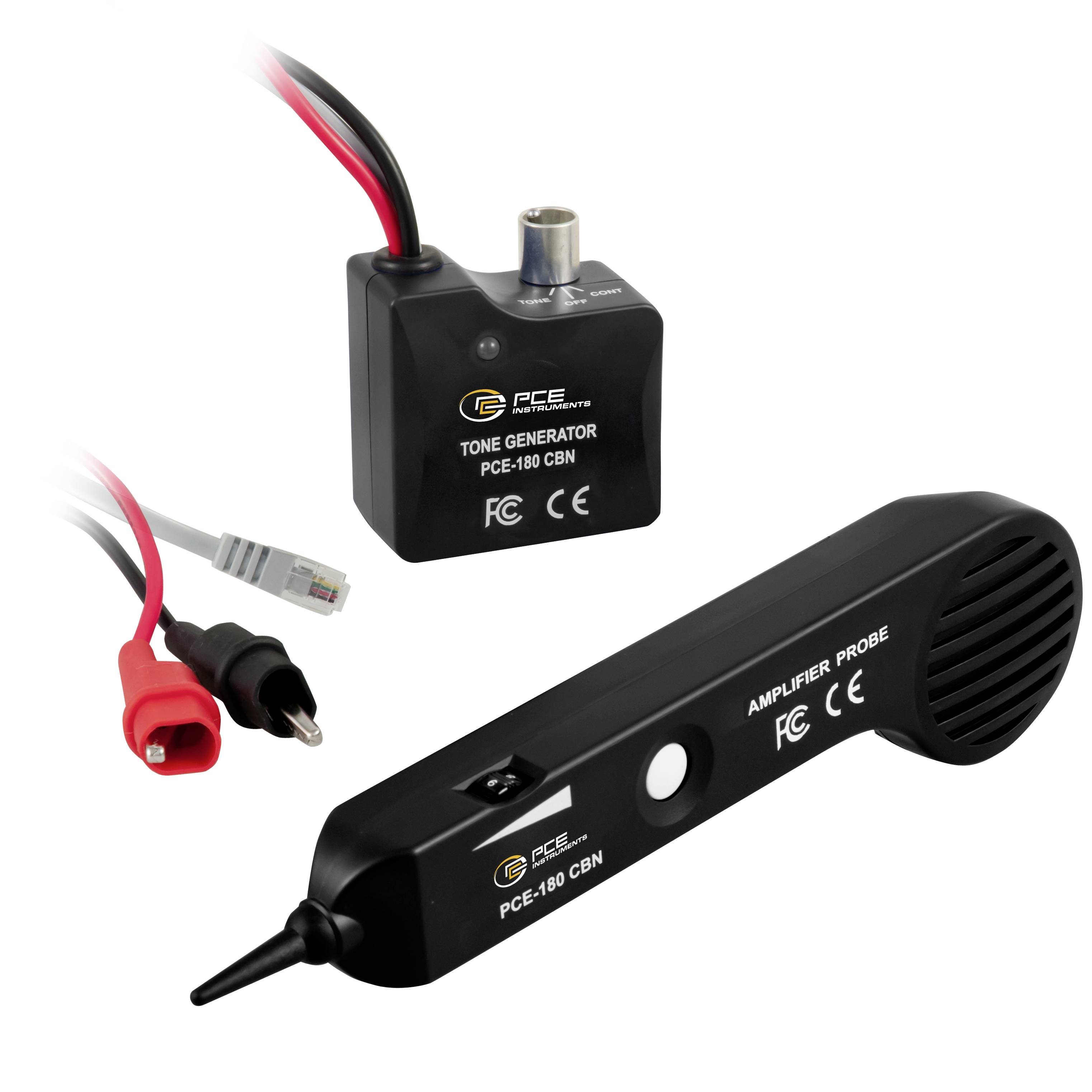

Dvojdielny set generátora tónu a zosilňovača s kábľami a konektormi na trasovanie vodičov.

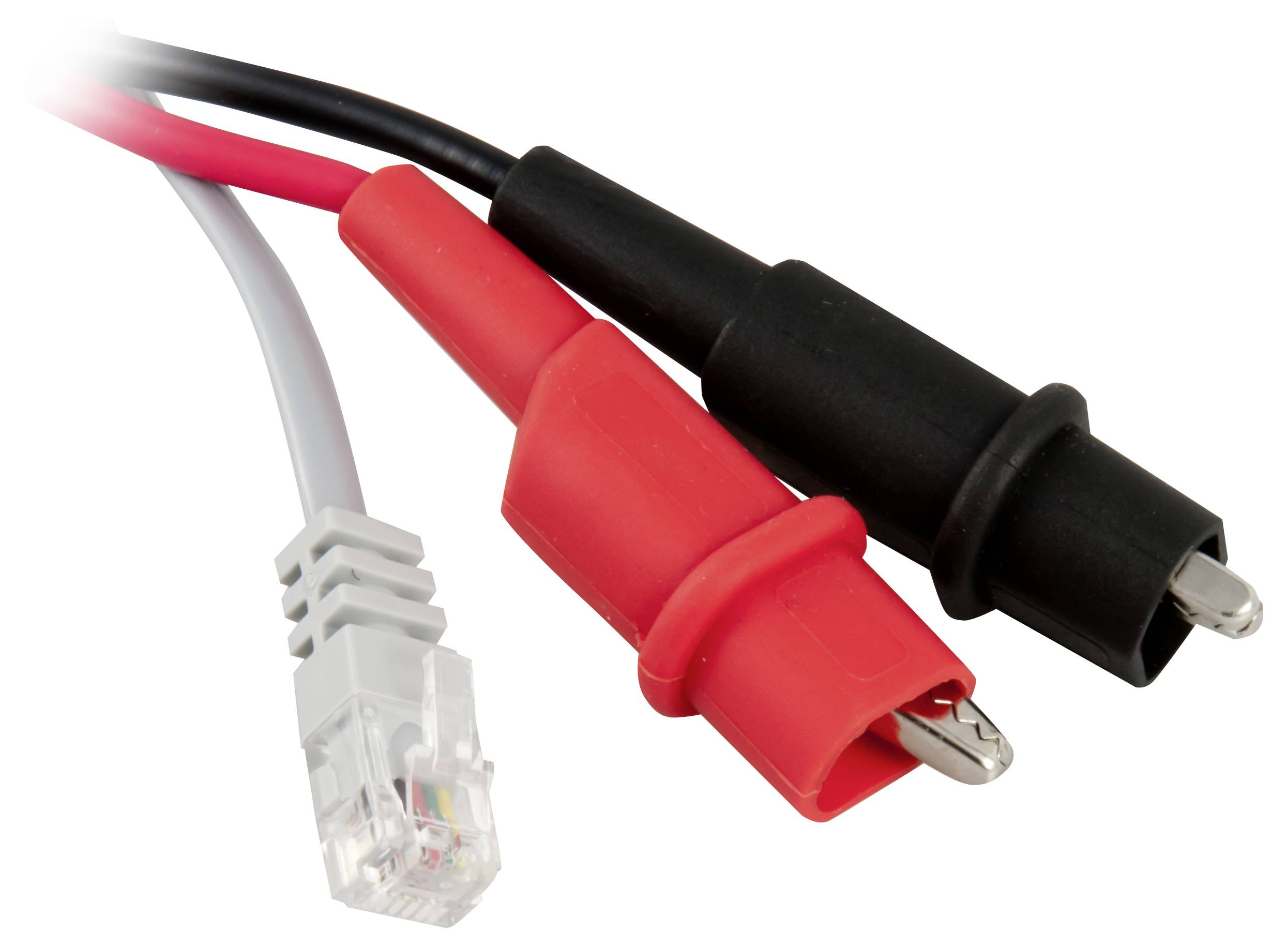

Zblízka troch meracích vodičov: červená a čierna krokodílková sonda a sivý konektor RJ45 na bielom pozadí.

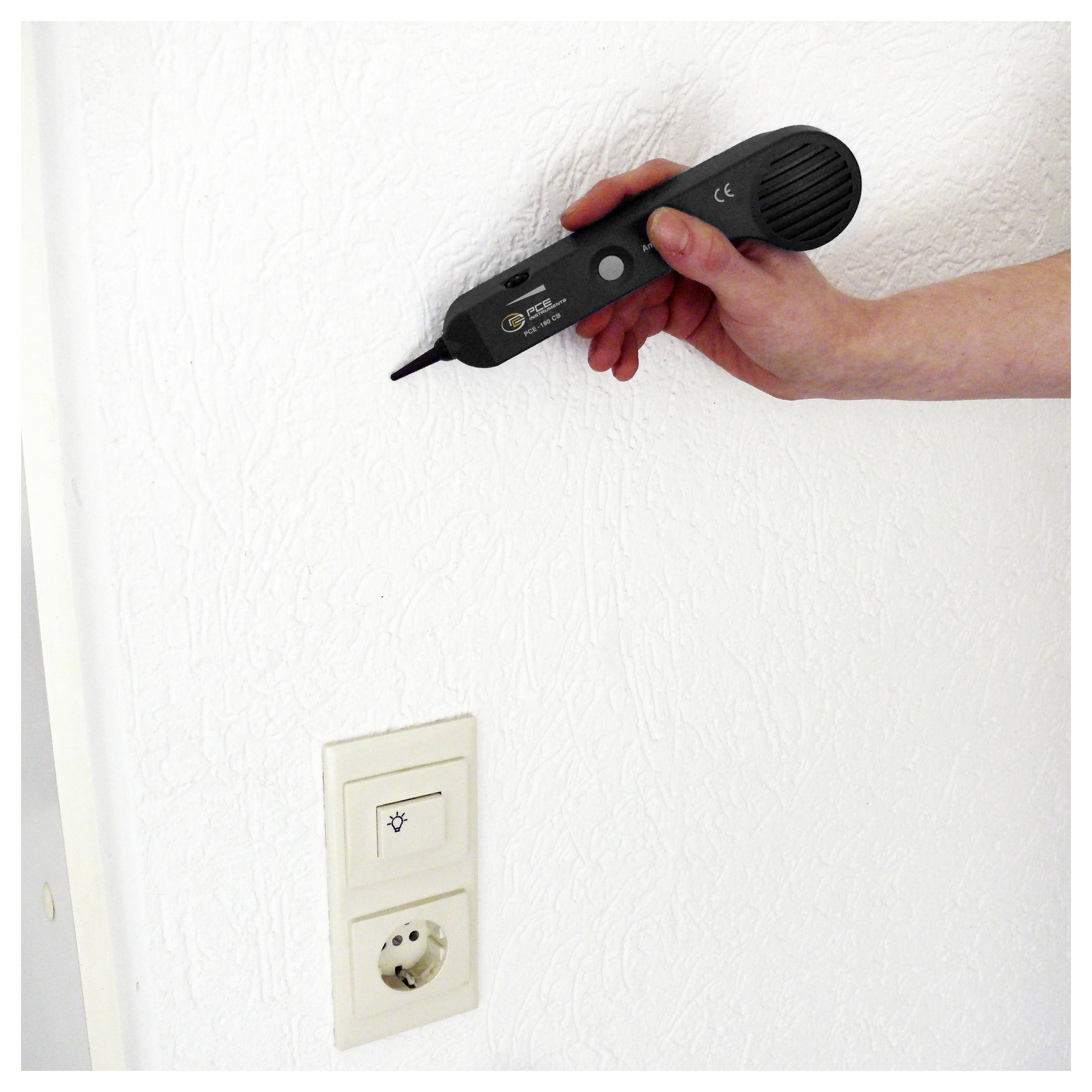

Ruka držiaca tester napätia blízko steny nad vypínačom svetla a elektrickou zásuvkou, kontrolujúca stenu na živé elektrickú inštaláciu.

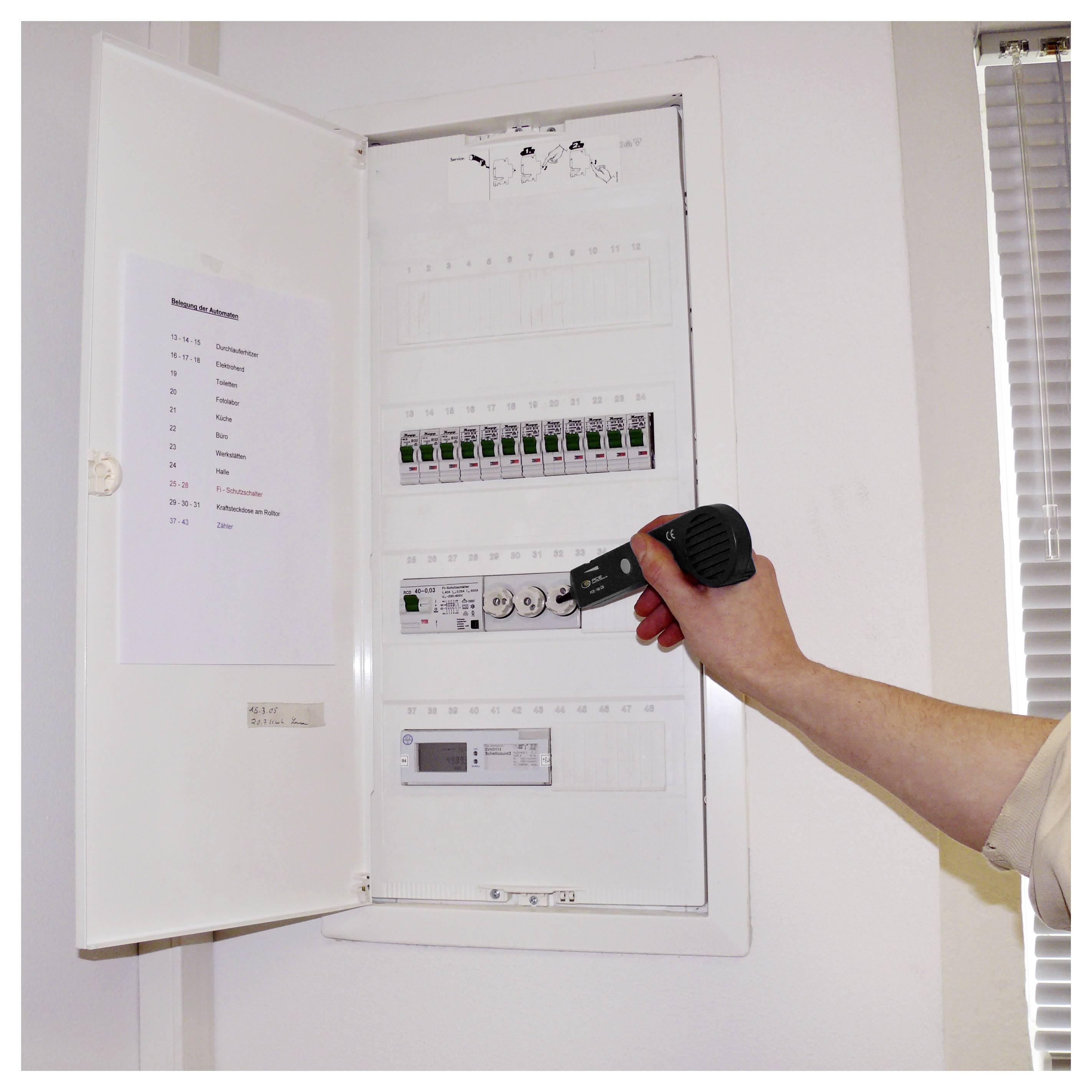

Ruka držiaca svietidlo a kontrolujúca otvorený panel elektrického rozvádzača so označenými spínačmi okruhov vnútri bielej nástennej skrinky.

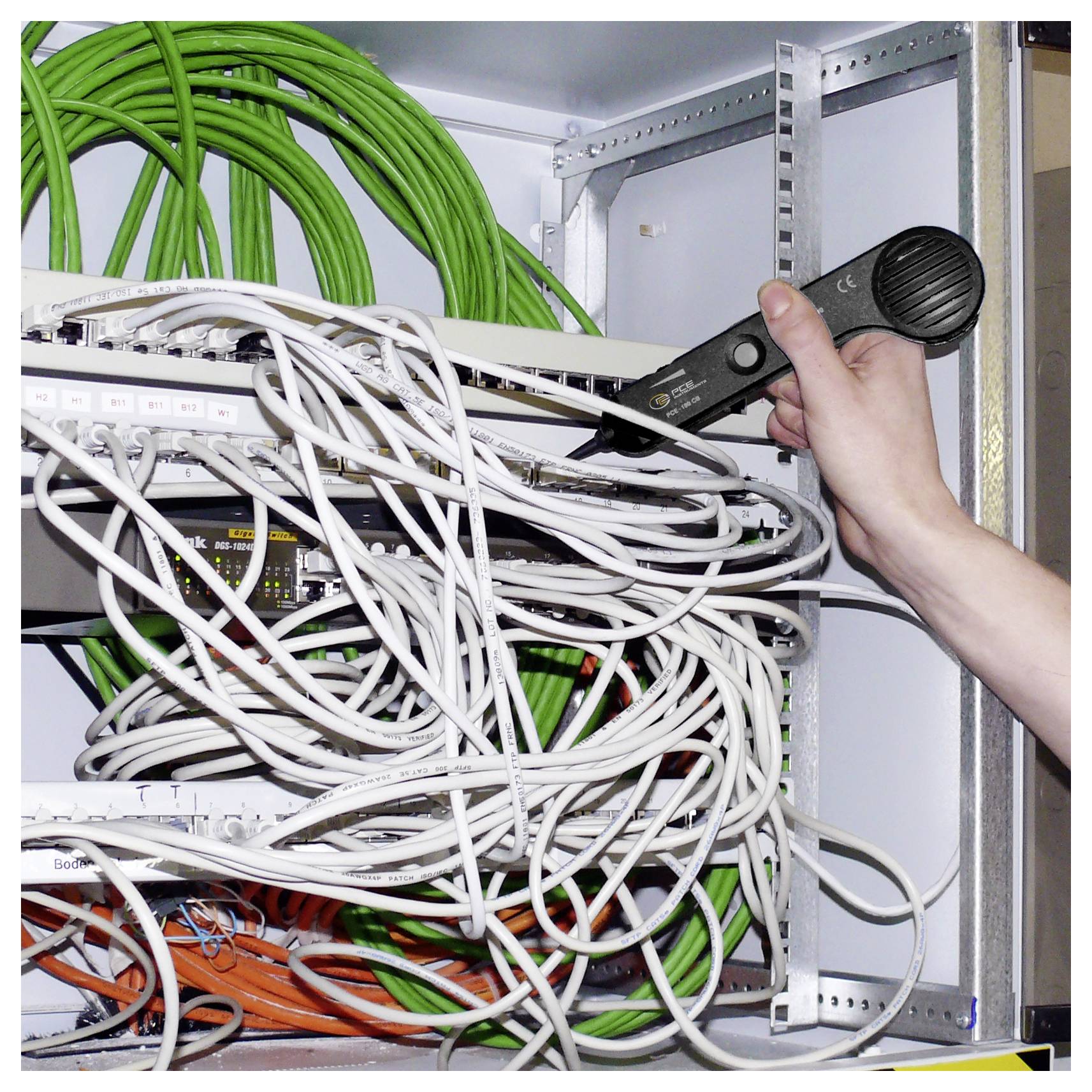

Ruka drží sondu kabelového testéra a preskúšava zapletanú sieť káblov v skrini serverového racku.

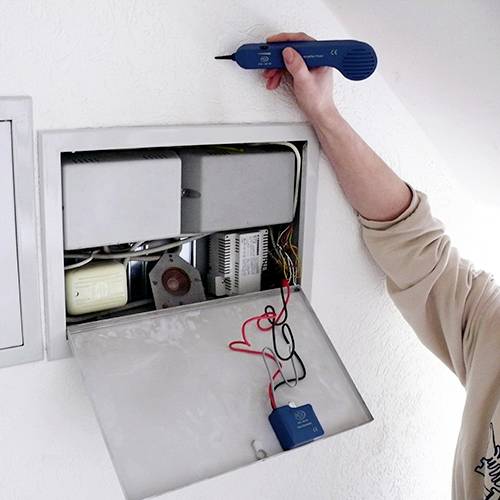

Osoba opravuje elektronické zariadenie v stenovom výklenku pomocou náradia. Zariadenie je zapájané, rôzne komponenty sú viditeľné.

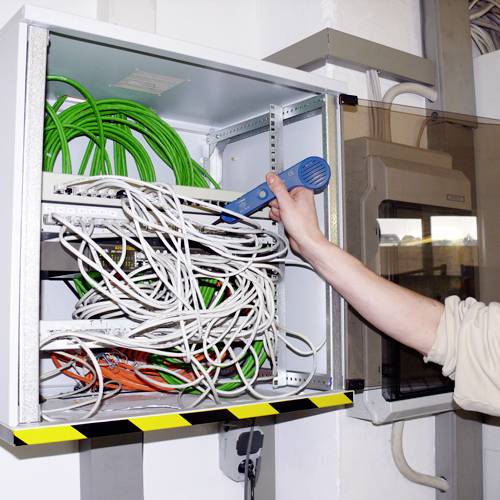

Osoba používa modré náradie na testovanie kábla v otvorenom rozvádzači s mnohými zelenými a bielymi káblami.

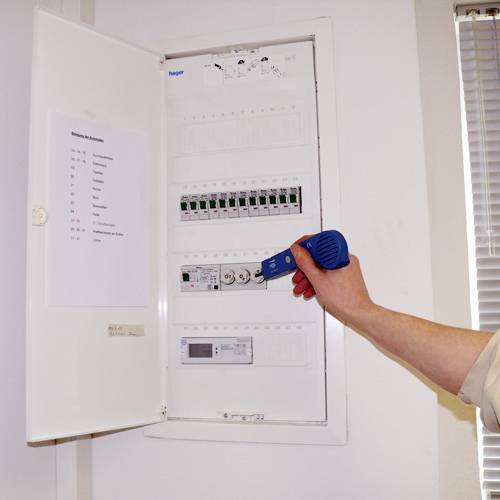

Osoba kontroluje elektrické obvody otvorenej poistkovej skrine vo vnútorných priestoroch pomocou elektronického zariadenia.

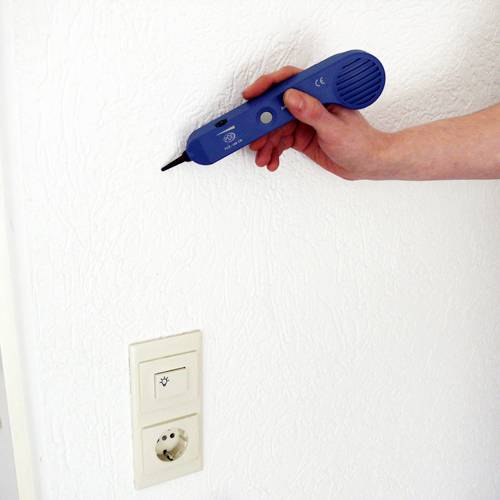

Ruka drží modré zariadenie pri bielej stene nad elektrickou zásuvkou.

1/9

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (117,88 € / kus)

117,88 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Vyhľadávač káblov PCE-180 CBN

Tester vreckovej veľkosti
Vedenie káblov v stenách alebo káblových kanáloch
na detekciu prerušení linky
s rôznymi pípnutiami
Konektor RJ-11 a krokosvorky
pripojenie na slúchadlá
nevodivý hrot snímača
Nastavenie citlivosti

Technické parametre

Detekcia linky pomocou signálneho tónu
Prepínateľný signálny tón
pulzujúci tón – súvislý tón
Pripojenie zástrčky RJ-11
krokosvorky
Okolitá teplota 0...50 °C/ 5...95 % rv
Napájanie blokovou batériou 2 x 9 V (súčasťou balenia)
Rozmery generátora signálu: 60 mm x 65 mm x 30 mm
Senzor: 245 mm x 60 mm x 30 mm
hmotnosť
Generátor signálu: 120 g
Senzor: 140g

Kategória výrobku: detektor káblov

Typ: PCE-180 CBN

Na stiahnutie

Datasheet

Datasheet 2452237 PCE Instruments PCE-180 CBN

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2452237 PCE Instruments PCE-180 CBN

Popis

Cable Tracker PCE-180 CBN nájde spoje a prerušenia káblov v káblových kanáloch / pódiách a stenách Pri kabeláži budov často nastáva problém, ktorý kábel vedie ku ktorej prípojke a kadiaľ vedie kábel, pretože chcete vŕtať otvory do steny , napríklad. Vyhľadávač káblov / CableTracker PCE-180CBN pozostáva z vysielača signálu a vysoko citlivého prijímača. Vysielač signálu je pripojený na svorkovnicu alebo jadro kábla a vysiela kódovaný signál do kábla. S prijímačom je kábel alebo vodič sledovaný na základe žiarenia a vy tak môžete kontrolovať beznapäťové vedenia pre ich trasu alebo prípadné prerušenie bez toho, aby ste poškodili izoláciu alebo rozbili steny a otvorili káblové kanály. Hlasitosť / citlivosť je možné nastaviť na testeri káblov / prijímači. Všetky konvenčné vedenia, sieťové káble a koaxiálne káble je možné kontrolovať. Tónový generátor má krokosvorky a sieťovú zástrčku na pripojenie. Tester / prijímač je možné použiť aj s inými generátormi tónov na sledovanie káblov.

Tento text bol preložený strojovo.
