PCE Instruments PCE-3500-10 prístroj na meranie tvrdosti Leeb, UCI 230 - 940 VN20 - 70 HRC90 - 650 HB370 - 1740 MPa
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (3 056,10 € / kus)
3 056,10 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Technické parametre
- Presnosť merania:
- +/- 3 % HV
- +/- 1,5 HRC
- +/- 3 % HB
- Meracie sondy: 50 N UCI sonda (10 N UCI sonda voliteľná)
- Stupnice tvrdosti: HRC, HB, HV, HRB, HL, MPA
- Materiály:
- UCI: oceľ (feromagnetická)
- Leeb: oceľ, liatina, nehrdzavejúca oceľ, hliník, bronz
- Skúšobná vzorka: 136° diamant Vickers
- Smer merania: 360°
- Minimálna hrúbka materiálu: 1 mm (iba sonda UCI)
- Displej: podsvietený, grafický farebný LCD
- Funkcie merania:
- Jednorazové meranie
- Min./Max./Priemerná hodnota,
- Počet meraní, priemerovanie, štandardná odchýlka,
- Variačný koeficient, histogram, inteligentný režim (filtruje odľahlé hodnoty)
- Úložisko: SD karta
- Rozhranie: USB
- Okolité podmienky: -20... +40 °C; 30... 80 % RH
- Napájanie: 6V (3x AA batérie)
- Kategória výrobku
prístroj na meranie tvrdosti
- Rozsah merania
230 - 940 VN
20 - 70 HRC
90 - 650 HB
370 - 1740 MPa
- Displej
digitálny (LCD)
- Rozmer.
(d x š x v) 30 x 160 x 75 mm
- Hmotnosť
300 g
- Prevádzkové napätie
6 V
- Vlastnosti
vr. dátového záznamníka
- Obsah
1 ks
- Metóda merania
Leeb
UCI
- Šírka
160 mm
- V
75 mm
- Dĺžka
30 mm
- Rozhranie
USB zástrčka
mini USB zástrčka A
USB 1.1 zástrčka A
zásuvka USB 2.0 A
USB
hostiteľský port USB
zástrčka USB 2.0 A
sériové rozhranie
1 x USB 2.0 Device
1 x USB 2.0 Host
bez certifikátu
Na stiahnutie
Datasheet
Datasheet 3193012 PCE Instruments PCE-3500-10 prístroj na meranie tvrdosti Leeb, UCI 230 - 940 VN20 - 70 HRC90 - 650 HB370 - 1740 MPa
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3193012 PCE Instruments PCE-3500-10 prístroj na meranie tvrdosti Leeb, UCI 230 - 940 VN20 - 70 HRC90 - 650 HB370 - 1740 MPa
Popis

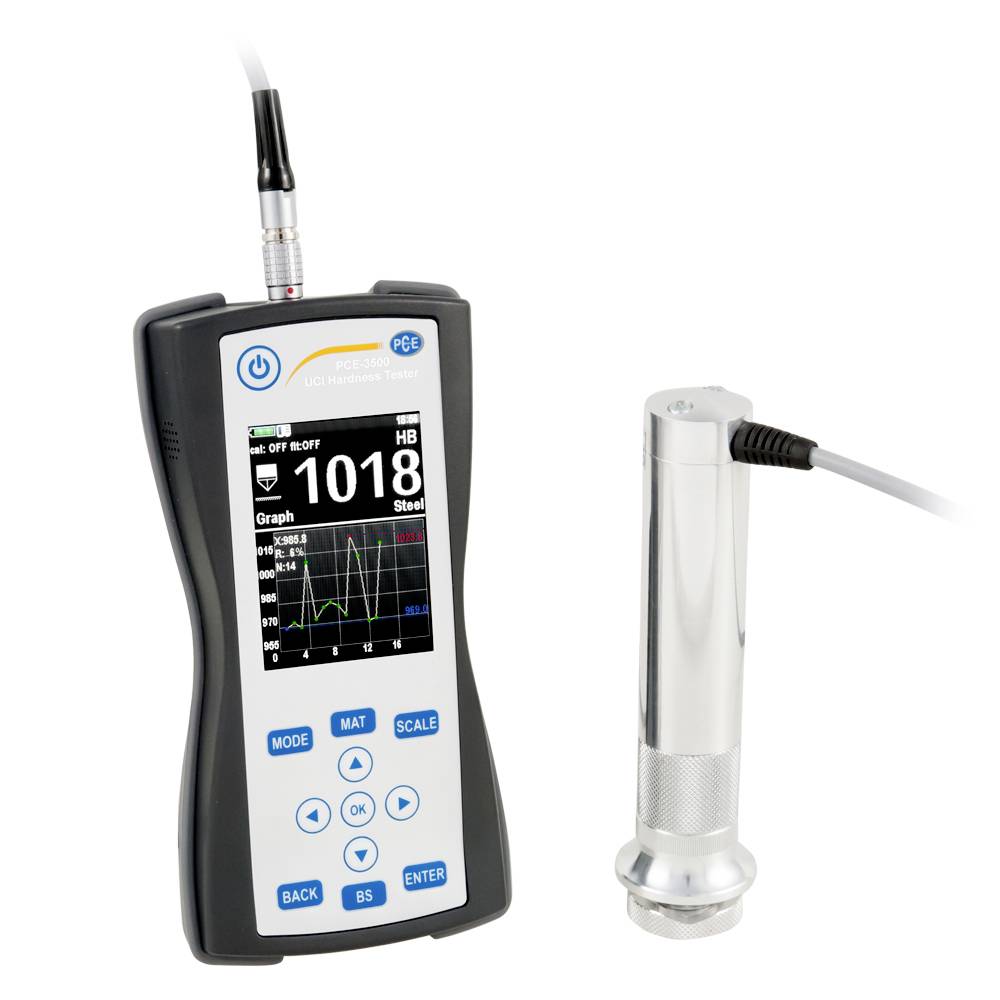

UCI Durometer PCE-3500 pre nedeštruktívne meranie tvrdosti / veľký farebný LCD displej / so softvérom / stupnica HV, HRC, HRB, HB a MPa /
s pamäťovou funkciou / sondy vymeniteľné / 136 ° Vickers diamant
Prístroj na meranie tvrdosti UCI PCE-3500 sa používa na nedeštruktívne meranie tvrdosti kovových komponentov. Prístroj na meranie tvrdosti UCI pracuje podľa procesu ultrazvukovej kontaktnej impedancie. V procese UCI je Vickersov diamant na testovacej sonde excitovaný prirodzenou rezonanciou. Stlačením skúšobnej sondy sa frekvencia vibrácií tlmí v závislosti od tvrdosti povrchu a v závislosti od modulu pružnosti materiálu a kontaktnej plochy. Tvrdosť povrchu sa dá určiť z výsledného frekvenčného posunu, pričom sa berie do úvahy charakteristická krivka materiálu.

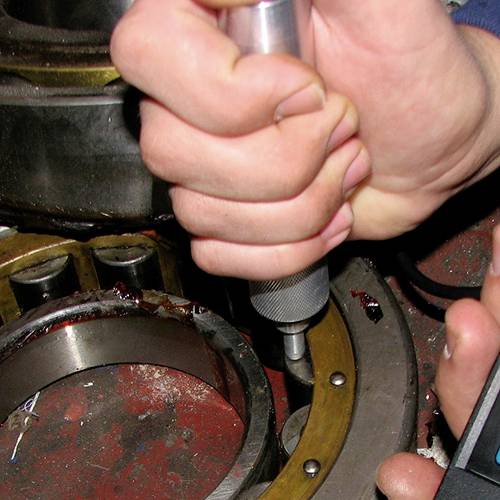

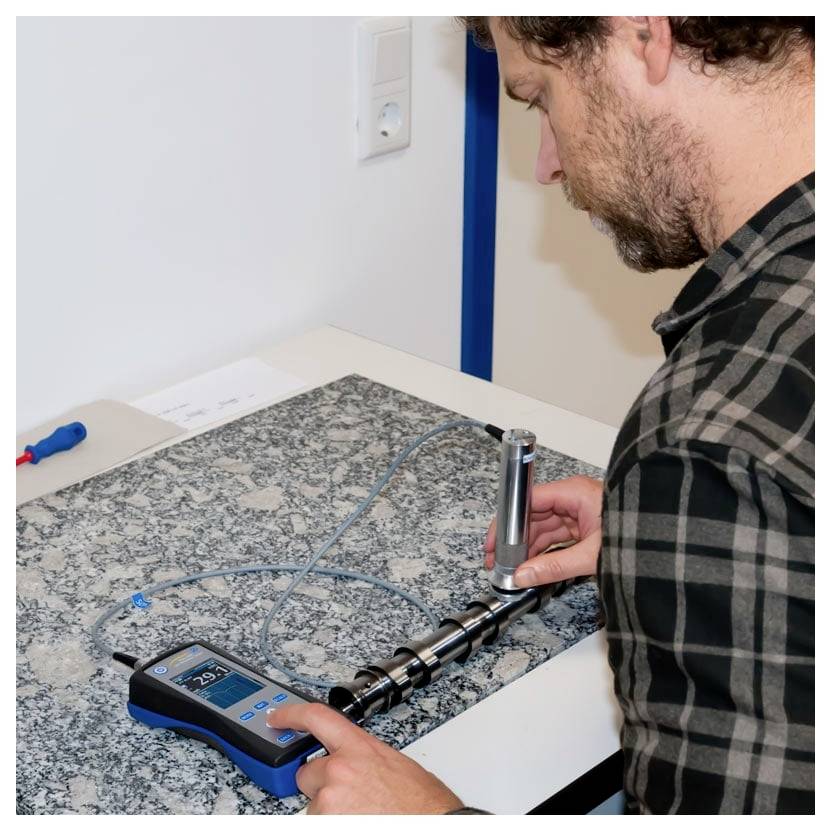

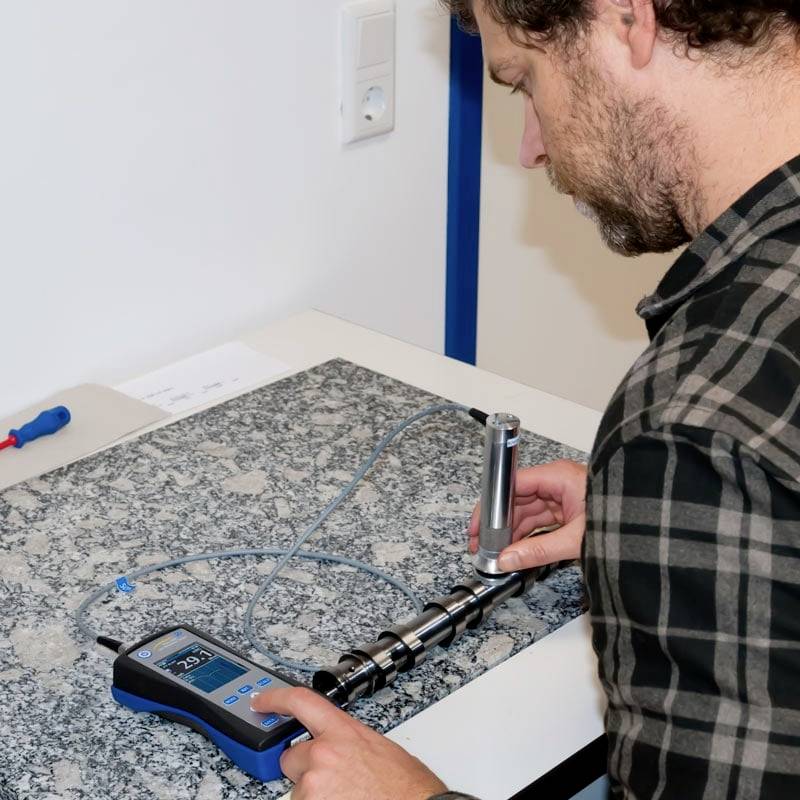

Prístroj na meranie tvrdosti UCI pracuje nedeštruktívne. Aj keď sa na povrchu vytvorí mikroskopicky malý dojem, bežne to nie je okom viditeľné. Vďaka nízkej hĺbke prieniku diamantu Vickers je prístroj na meranie tvrdosti UCI vhodný najmä pre povrchovo kalené súčiastky, aké vznikajú pri nitridácii alebo indukčnom kalení. Typické aplikácie možno nájsť v lisovacích nástrojoch, lisoch, tenkostenných komponentoch, ozubených kolesách, lopatkách turbín, vačkových hriadeľoch alebo zvarových švoch. Prístroj na meranie tvrdosti UCI je vhodný aj pre mnoho ďalších aplikácií v oblasti testovania tvrdosti. Vďaka vymeniteľným sondám s rôznymi prítlačnými silami je možné pokryť širokú škálu aplikácií.

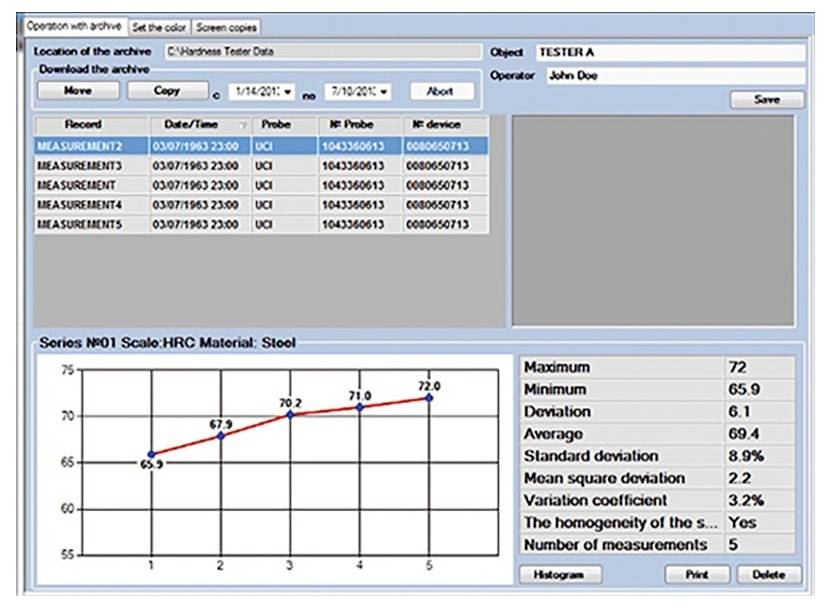

Po zmeraní tvrdosti súčiastky ukazuje prístroj na meranie tvrdosti UCI PCE 3500 rôzne štatistické hodnoty ako min./max. a priemerné hodnoty. Je možné určiť aj smerodajnú odchýlku a ďalšie koeficienty a zobraziť aj histogram. Keďže prístroj na meranie tvrdosti UCI má vnútornú pamäť, namerané údaje je možné po meraní vyhodnotiť pomocou softvéru.
Tento text bol preložený strojovo.
s pamäťovou funkciou / sondy vymeniteľné / 136 ° Vickers diamant
Prístroj na meranie tvrdosti UCI PCE-3500 sa používa na nedeštruktívne meranie tvrdosti kovových komponentov. Prístroj na meranie tvrdosti UCI pracuje podľa procesu ultrazvukovej kontaktnej impedancie. V procese UCI je Vickersov diamant na testovacej sonde excitovaný prirodzenou rezonanciou. Stlačením skúšobnej sondy sa frekvencia vibrácií tlmí v závislosti od tvrdosti povrchu a v závislosti od modulu pružnosti materiálu a kontaktnej plochy. Tvrdosť povrchu sa dá určiť z výsledného frekvenčného posunu, pričom sa berie do úvahy charakteristická krivka materiálu.
Prístroj na meranie tvrdosti UCI pracuje nedeštruktívne. Aj keď sa na povrchu vytvorí mikroskopicky malý dojem, bežne to nie je okom viditeľné. Vďaka nízkej hĺbke prieniku diamantu Vickers je prístroj na meranie tvrdosti UCI vhodný najmä pre povrchovo kalené súčiastky, aké vznikajú pri nitridácii alebo indukčnom kalení. Typické aplikácie možno nájsť v lisovacích nástrojoch, lisoch, tenkostenných komponentoch, ozubených kolesách, lopatkách turbín, vačkových hriadeľoch alebo zvarových švoch. Prístroj na meranie tvrdosti UCI je vhodný aj pre mnoho ďalších aplikácií v oblasti testovania tvrdosti. Vďaka vymeniteľným sondám s rôznymi prítlačnými silami je možné pokryť širokú škálu aplikácií.
Po zmeraní tvrdosti súčiastky ukazuje prístroj na meranie tvrdosti UCI PCE 3500 rôzne štatistické hodnoty ako min./max. a priemerné hodnoty. Je možné určiť aj smerodajnú odchýlku a ďalšie koeficienty a zobraziť aj histogram. Keďže prístroj na meranie tvrdosti UCI má vnútornú pamäť, namerané údaje je možné po meraní vyhodnotiť pomocou softvéru.
Tento text bol preložený strojovo.
Prevedenie
- Meranie podľa metódy UCI
- Skúšanie HRC, HRB, VN, HB, MPa
- Smer merania 360°
- veľký farebný LCD displej
- s funkciou ukladania cez SD kartu

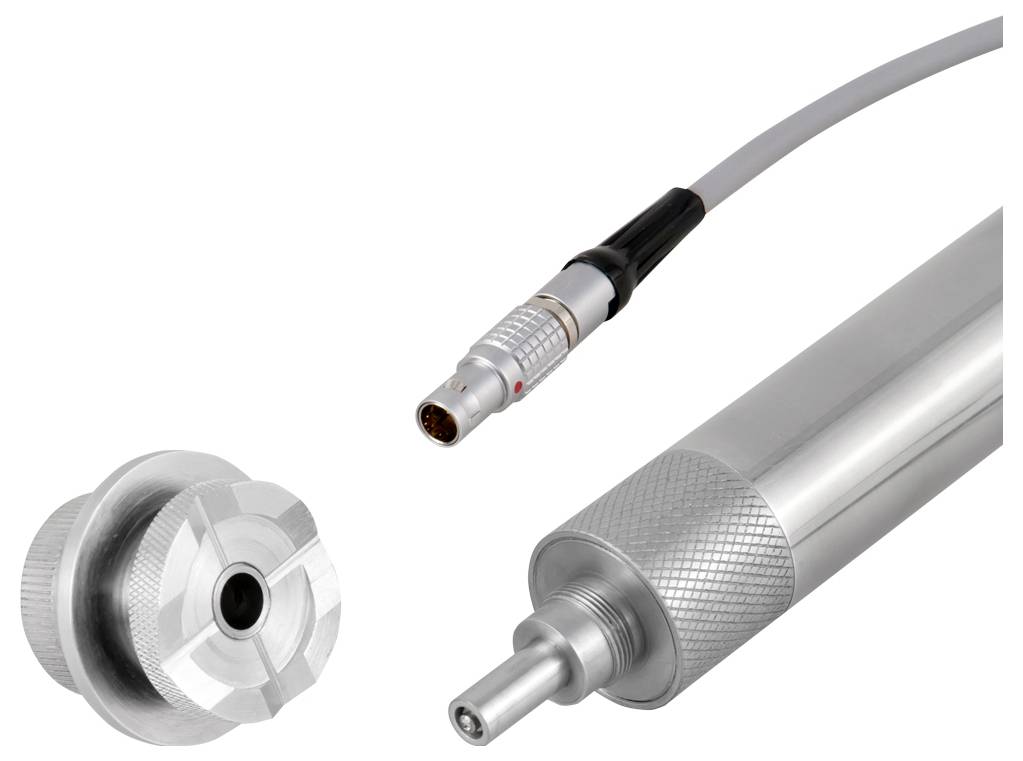

- Prispôsobiteľné rôznym testovacím sondám
- Charakteristická krivka materiálu predkalibrovaná
- Vyhodnotenie možné cez softvér
Rozsah dodávky

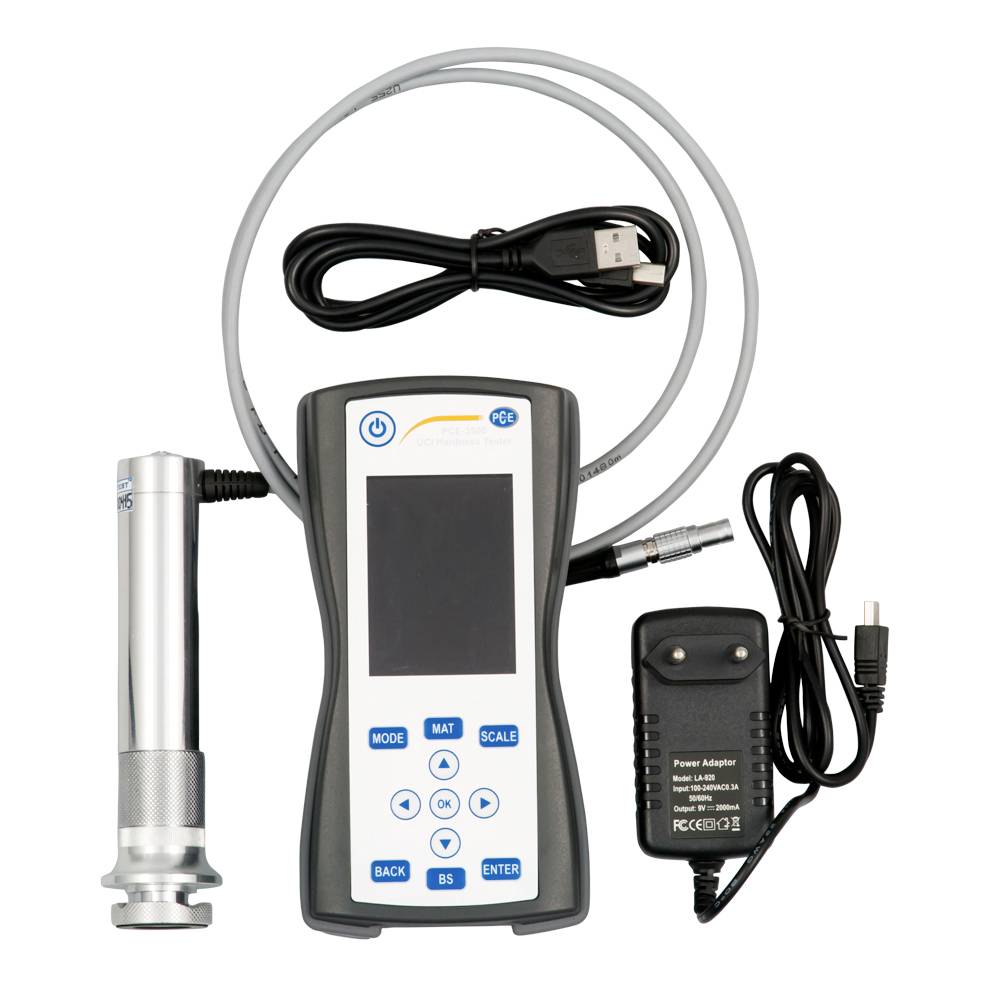

- 1 x tvrdomer UCI PCE-3500-10

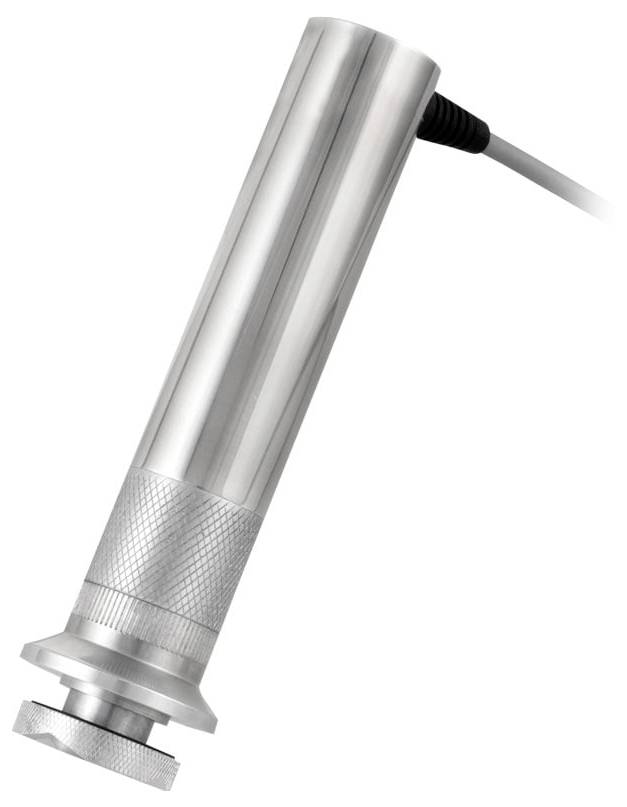

- 1 x 10N UCI sonda
- 1 x 2GB SD karta
- 1 x USB kábel
- 1 x PC softvér
- 3x AA batérie 6V
- 1 x Návod na použitie
