Hnacie remene sú nepostrádateľné v priemysle a strojárstve. Maximálna životnosť hnacieho remeňa závisí od optimálneho napnutia remeňa. Ak motor zlyhá v dôsledku poškodenia remeňa, môžu vzniknúť značné náklady. Aby sa predišlo poškodeniu motora a remeňa, je nevyhnutná pravidelná kontrola napnutia remeňa. Napnutie remeňa hnacích remeňov možno rýchlo a spoľahlivo merať pomocou digitálneho zariadenia na meranie napnutia remeňa. Zariadenie na meranie predpätia sa používa na kontrolu systémov pásov obzvlášť efektívne meraním frekvencie.

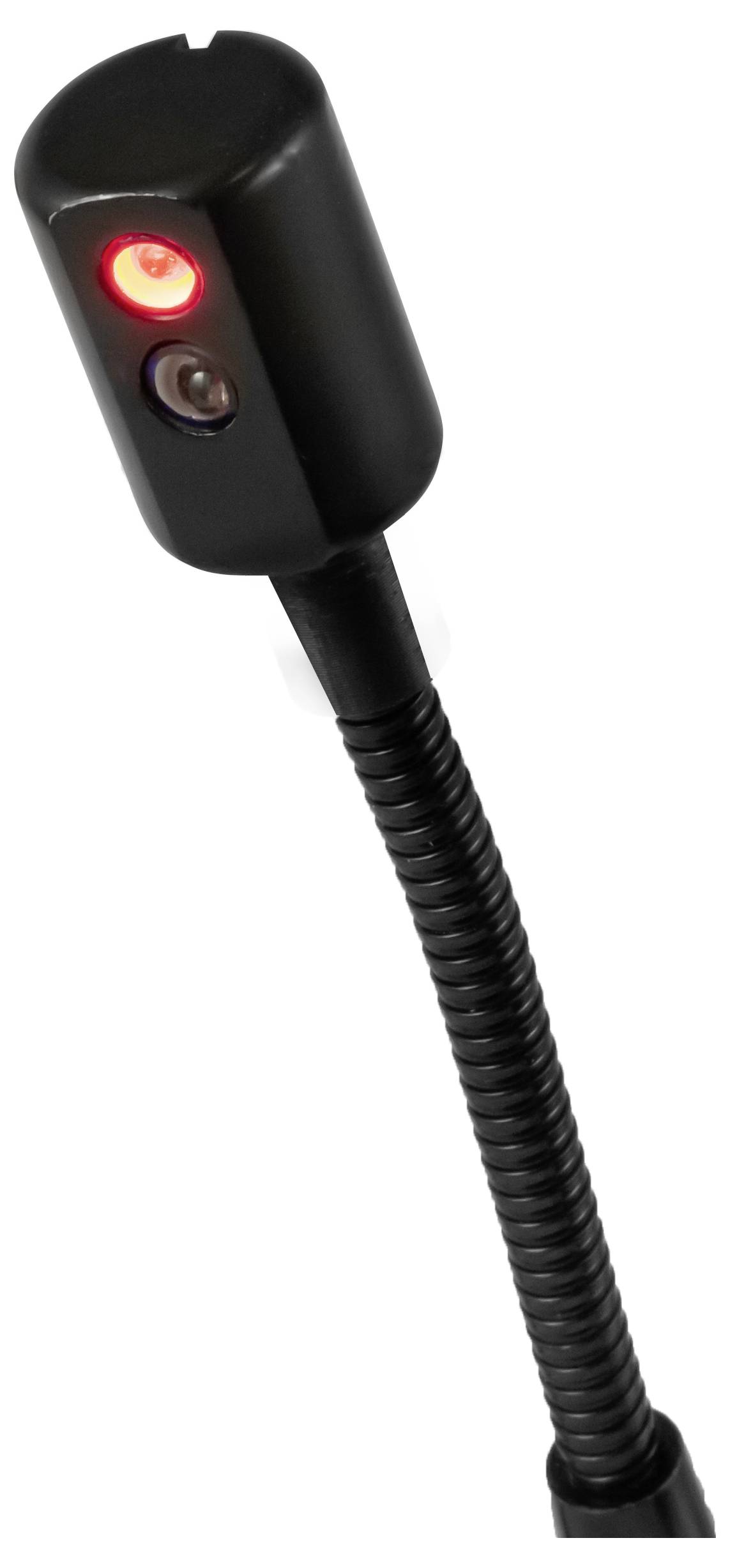

Merač napnutia remeňa je optický merací nástroj údržby na určenie napnutia remeňa. Toto zariadenie na meranie predpätia pozostáva zo zobrazovacieho zariadenia a hlavice snímača. Hlava snímača merača napnutia remeňa je pripevnená k husímu krku. Senzorová hlavica prístroja na meranie napnutia remeňa je vďaka pohyblivému husímu krku flexibilne polohovateľná a dokáže merať napnutie hnacích remeňov aj na ťažko prístupných miestach.
Zariadenie na meranie napnutia remeňa meria napätie a frekvenciu remeňa, keď je v pokoji. Stačí malý impulz na páse, aby sa rozvibroval. Prístroj na meranie napnutia remeňa vďaka svojmu senzoru zaznamenáva prirodzenú frekvenciu generovaného remeňa a zobrazuje ju na veľkom, podsvietenom displeji. Zariadenie na meranie predpätia môže priamo určiť napínaciu silu pásu z frekvencie pásu a voliteľne zadanej dĺžky pásu a hmotnosti pásu. Merač napnutia remeňa umožňuje užívateľovi určiť napnutie remeňa v systéme riadených kladiek a okamžite podniknúť kroky na úpravu napnutia na cieľovú hodnotu. Meranie napätia remeňa vyžaduje vysokú presnosť, prístroj na meranie predpätia ho vykonáva rýchlo a spoľahlivo.

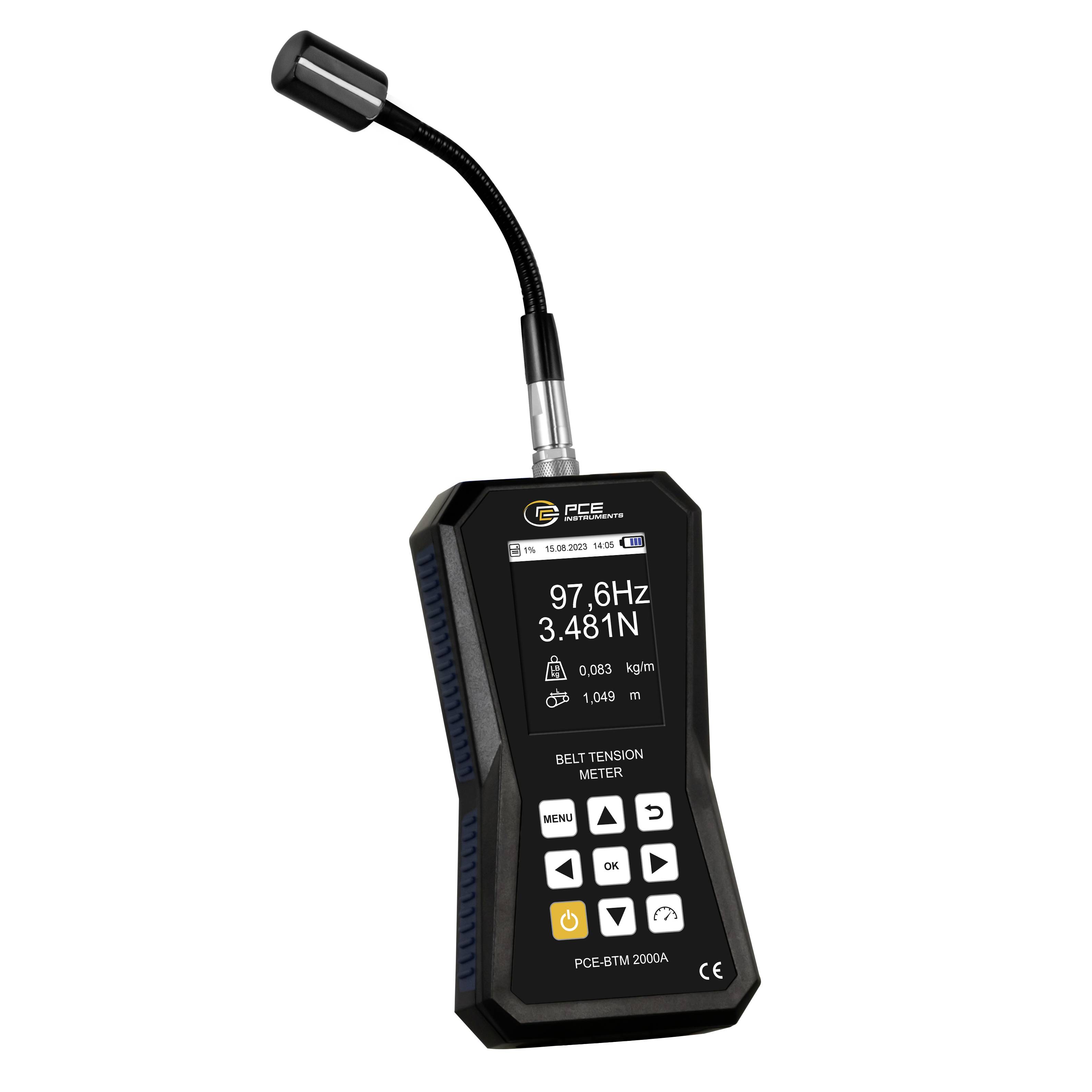

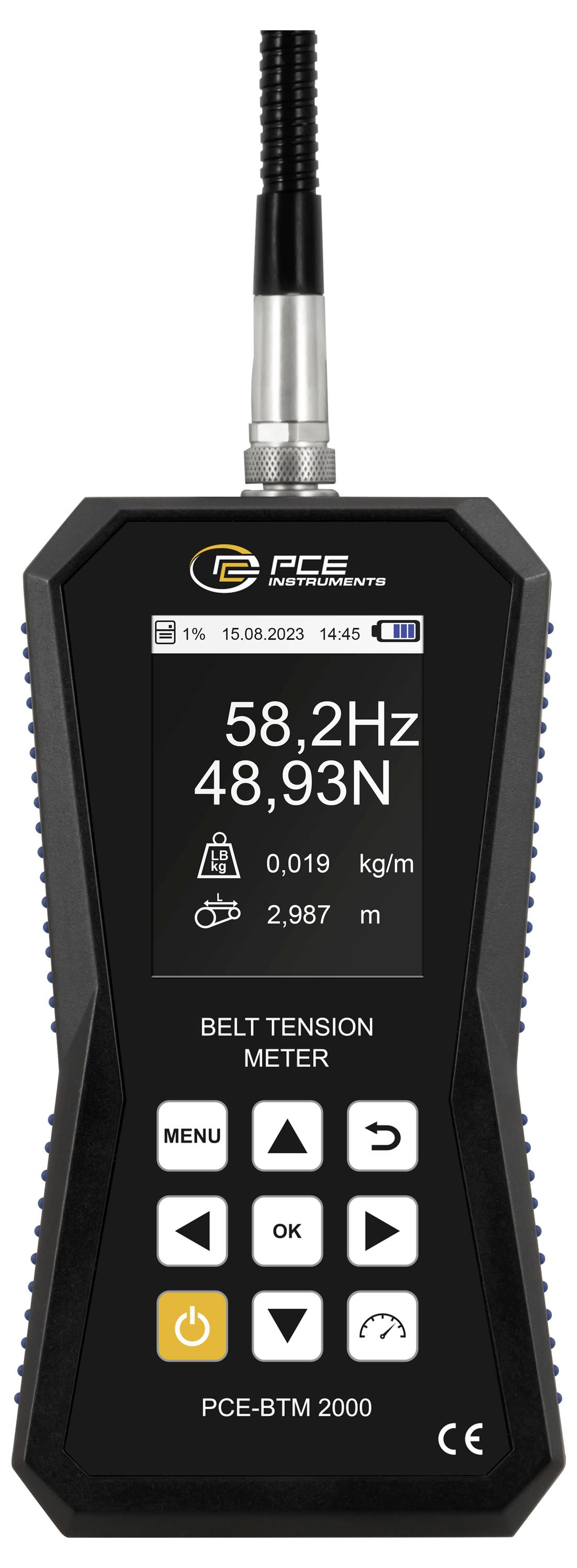

Pri použití merača napnutia remeňa si používateľ môže vybrať medzi dvoma jednotkami merania: N (jednotka SI) a libra-sila (jednotka USA). Grafický displej zariadenia na meranie napnutia remeňa zobrazuje nameranú hodnotu ako frekvenciu remeňa v Hz. Keď zadáte hmotnosť a dĺžku pásu, zariadenie na meranie predpätia zobrazí aj silu vlákna v Newtonoch. Intuitívne grafické menu je vizualizované na vysokokontrastnom displeji merača napnutia remeňa v šiestich voliteľných jazykoch. Pre ďalšiu analýzu a z dôvodov zabezpečenia kvality je zariadenie na meranie napnutia remeňa vybavené pamäťou. V pamäti prístroja na meranie napätia remeňa je možné uložiť až 750 dátových súborov v 15 priečinkoch s 50 nameranými hodnotami. Týmto spôsobom sa údaje po meraní v reálnom čase nestratia a môžu byť uložené v zariadení na meranie napätia remeňa pre budúce merania.

OBLASTI POUŽITIA MERAČOV NAPNUTIA REMEŇA
Rozsah použitia zariadení na meranie napätia remeňa je široký. Testovať možno napríklad veľké kombinácie motor-hriadeľ, dopravníkové systémy, kladkostroje, výťahy, automobilový priemysel alebo poľnohospodárske stroje.
Meranie napnutia remeňa je vždy potrebné, ak majú byť stroje a systémy optimálne udržiavané. Prístroj na meranie napnutia remeňa od spoločnosti PCE Instruments je možné použiť na určenie napnutia remeňa ozubených aj klinových remeňov. Napnutie remeňa je dôležitým parametrom pri inštalácii, nastavovaní, údržbe a opravách remeňového pohonu. Napnutie remeňa by sa preto malo počas celej doby chodu pravidelne kontrolovať pomocou kompaktného zariadenia na meranie napnutia remeňa a v prípade potreby ho upraviť. Len použitím meracieho zariadenia predpätia je možné zaručiť maximálnu životnosť všetkých komponentov stroja. Príliš vysoké aj príliš nízke napnutie remeňa môže spôsobiť poškodenie. Pravidelné kontroly môžu výrazne znížiť následné náklady spôsobené neplánovanými prestojmi spôsobenými poškodením ložísk alebo chybnými remeňmi. Použitie prístroja na meranie napnutia remeňa je preto vhodné pre aplikácie v oblasti motorovej techniky, priemyselnej výroby, krokových motorov, nástrojárstva a strojárstva alebo v oblasti údržby a opráv. Pre zabezpečenie dlhej životnosti a vysokého výkonu zariadení, strojov a systémov je dôležité pravidelne merať napnutie remeňa hnacích remeňov.

Okrem prístroja na meranie rozpätia ponúka PCE Instruments snímač s husím krkom PCE-BTM 2000 SHL. Na dosiahnutie meracích bodov v inštalovaných systémoch, ktoré sú ťažko prístupné, má snímač dlhý husí krk a špirálový kábel.

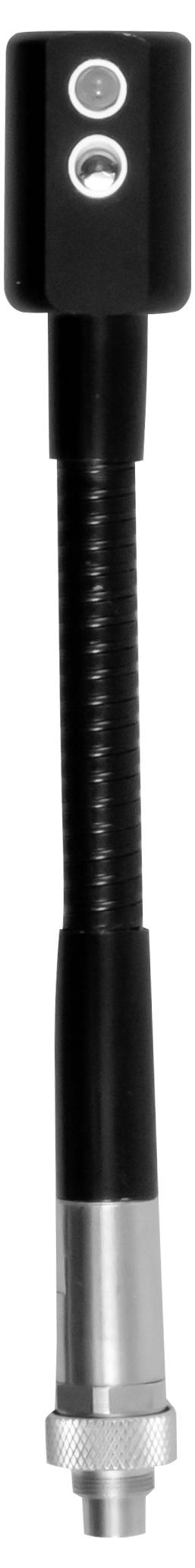

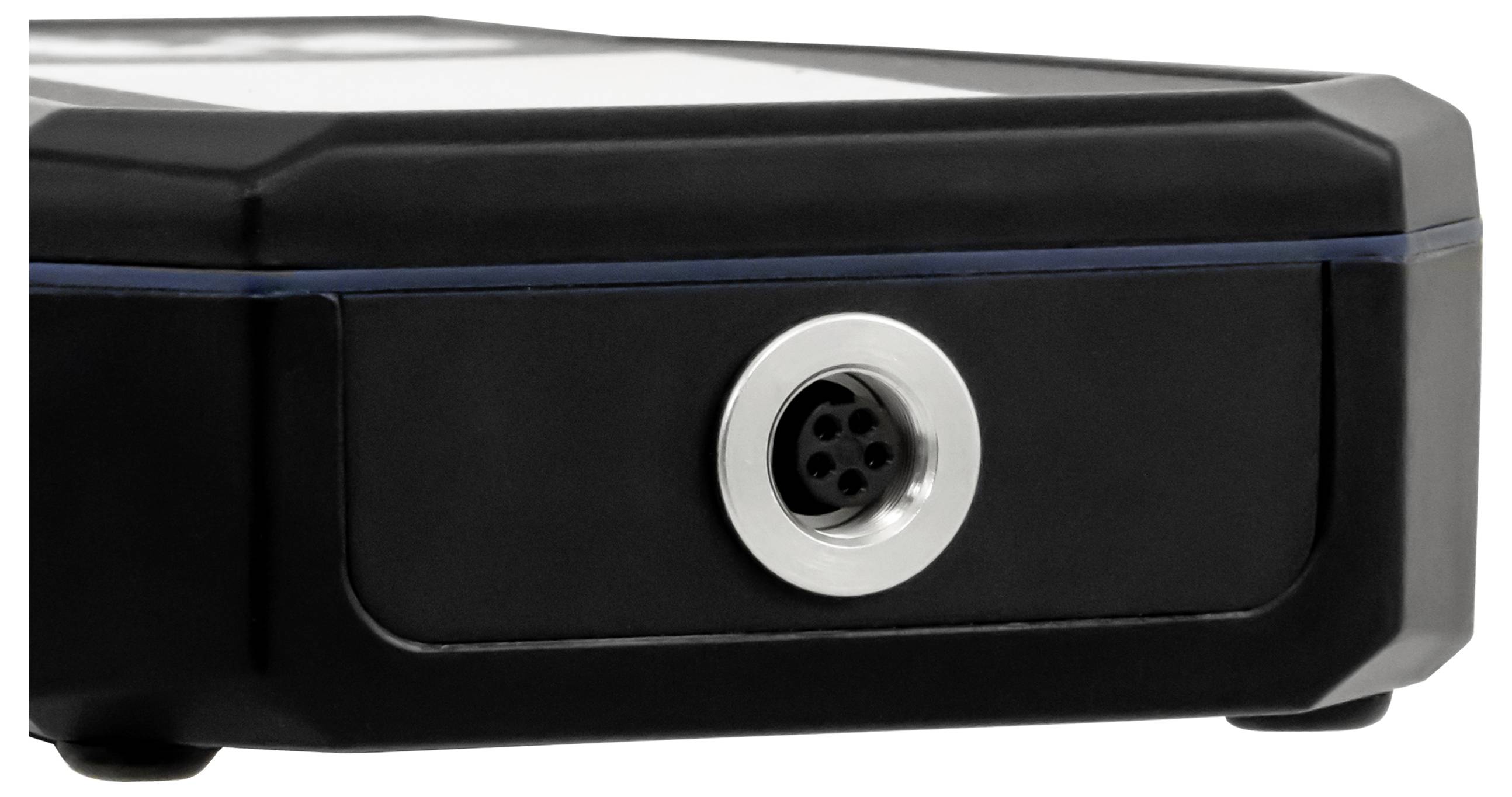

Náhradný snímač s krátkym husím krkom PCE-BTM 2000 SHS je možné jednoducho naskrutkovať na merací prístroj PCE-BTM 2000. Vďaka flexibilnému hrdlu snímača je možné dosiahnuť aj ťažko prístupné miesta merania.


ČO JE SILA PREDNATENIA REMEŇA/PREDPNUTIE?
Pretože na remeňový pohon pôsobí niekoľko síl, najdôležitejšie sily na remeňových pohonoch sú vymenované nižšie, aby sme pochopili význam sily predpätia. Remeň spája hnaciu remenicu s hnanou remenicou. Hnacia remenica je poháňaná motorom, ktorý vytvára krútiaci moment a prenáša ho na hnaciu remenicu. Remeň prenáša tento krútiaci moment na hnanú kladku vo forme obvodovej sily. Dôležité sú nasledujúce sily.

Obvodová sila: Obvodová sila zodpovedá efektívnej sile, ktorú by mal pás prenášať. Obvodová sila závisí od použitého výkonu motora a teda od krútiaceho momentu, ako aj od otáčok motora a priemeru remenice. Aby sa zachovala rovnováha síl, obvodová sila spôsobuje vytváranie rôznych síl v prameňoch pásu. Rozdiel síl medzi zaťaženou vetvou a uvoľnenou vetvou zodpovedá obvodovej sile, ktorá sa prenáša na hnací remeň.

Trecia sila: Trecia sila na hnacej kladke zaisťuje prenos krútiaceho momentu motora na hnanú kladku cez remeň. Na výstupnej kladke vzniká využiteľný krútiaci moment, ktorý zodpovedá súčinu obvodovej sily a polovice priemeru výstupnej kladky.

Odstredivá sila. Odstredivá sila sa zvyšuje so zvyšujúcou sa rýchlosťou a spôsobuje, že sa pás naťahuje a tým stráca priľnavosť. V tomto prípade pôsobí odstredivá sila proti adhéznej sile.

Predpínacia sila: Predpätie je rozdielne v zaťaženej vetve a uvoľnenej vetve v dynamických podmienkach. V statickom stave je predpätie v oboch prameňoch rovnaké. Predpätie je potrebné nastaviť v statickom stave pomocou zariadenia na meranie predpätia tak, aby za dynamických podmienok bola dostatočná priľnavosť k remeniciam na zabezpečenie prenosu sily z remeňa na remenicu pri súčasnom zohľadnení odstredivých síl, ktoré pôsobia na páse v prevádzkovom stave. Predpätie však nesmie byť nastavené príliš vysoko, inak môže pri zaťažení dôjsť k poškodeniu remeňa a/alebo ložísk. Správne predpätie sa musí zvoliť špeciálne pre každý remeň a príslušné použitie. Výrobcovia remeňov zvyčajne uvádzajú zodpovedajúce predpätie vo forme síl alebo frekvencií. Pomocou prístroja na meranie predpätia možno po montáži a pred uvedením remeňového pohonu do prevádzky presne určiť požadované predpätie.
