PCE Instruments PCE-CL 20 detektor káblov sledovanie káblov

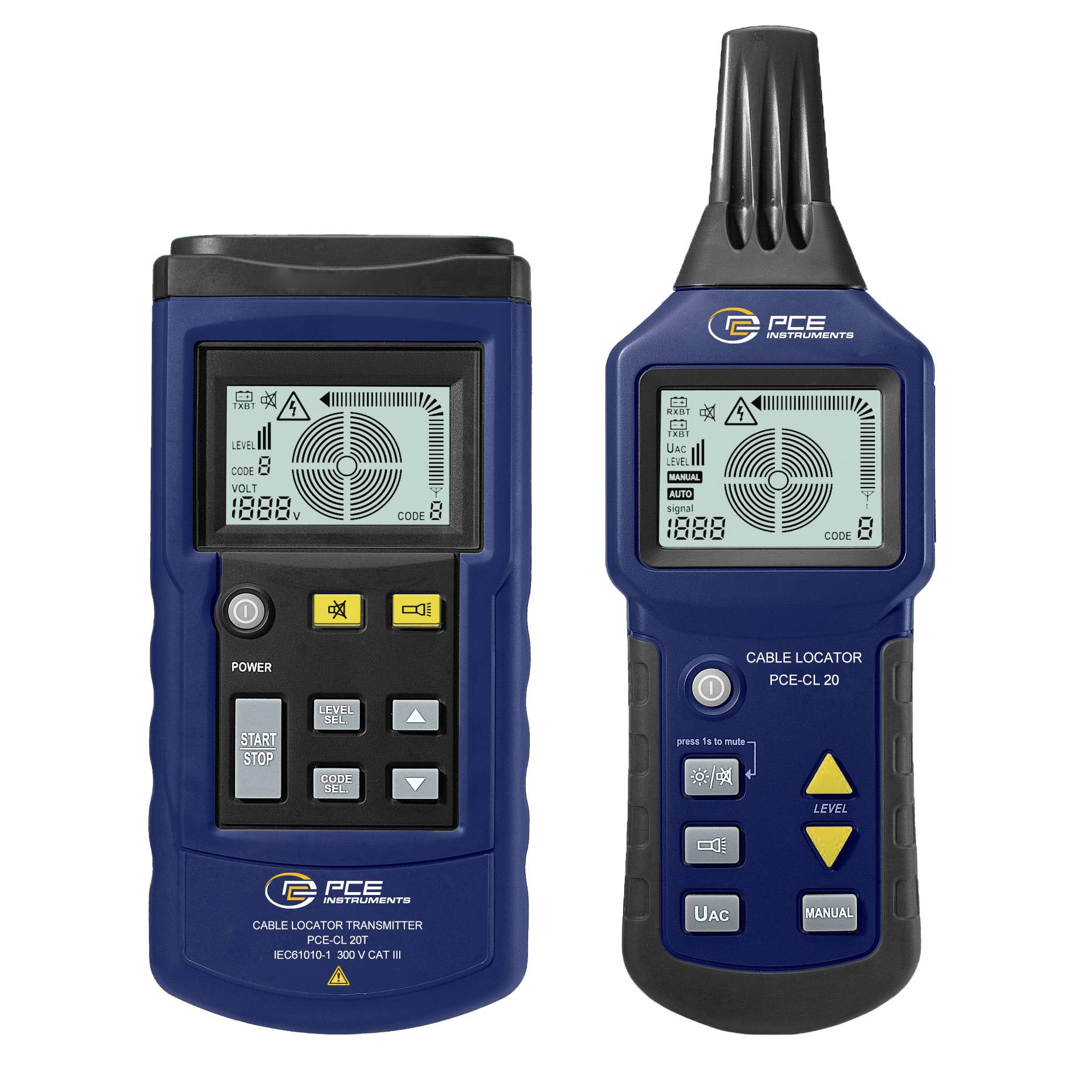

Dva modré zariadenia na lokalizáciu káblov od spoločnosti PCE Instruments zobrazené vedľa seba, vysielač na ľavej strane a prijímač lokátora na pravej strane s LCD obrazovkami a ovládacími tlačidlami.

Datasheety: (PDF)

Okamžité doručenie: Pi 2. 10.

20 Ks

Počet

Celkom (280,49 € / kus)

280,49 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Vyhľadávač káblov PCE-CL 20

Funkcia osvetlenia na oboch zariadeniach
Podsvietenie na jednotke prijímača
zvukový signál pri detekcii linky
ľahká detekcia skratov
manuálne nastavenie citlivosti
Dodávka so zemniacou tyčou

Technické parametre

Výstupný signál 125kHz
oblasť identifikácie externého napätia
DC 12... 400V ±2,5% AC 12... 400 V (50... 60 Hz) ± 2,5 %
Displej LCD
maximálne napätie max 400 V AC/DC
Prepäťová kategória CAT III 300 V
Stupeň znečistenia 2
Napájanie 9 V bloková batéria
Odber prúdu (minimálne napätie) cca 31 mA
Odber prúdu (maximálne napätie) cca 115 mA
Poistka F 0,5A 500V 6,3x32mm
Prevádzkové podmienky 0 ... +40 °C, rel. vlhkosť< 80 %
Podmienky skladovania -20 ... +60 °C, rel. vlhkosť< 80 %
Rozmery 190 x 89 x 42,5mm
Hmotnosť cca 420 g (vrátane batérie)
Technická špecifikácia pre lokátor linky (prijímač)
Hĺbka detekcie závisí od materiálu a aplikácie
jednopólová aplikácia cca 0 ... 2 m
dvojpólová aplikácia cca 0 ... 0,5 m
jednoduché kruhové vedenie Do 2,5 m
Detekcia sieťového napätia cca 0 ... 0,4 m
Displej LCD
Napájanie 6x 1,5V AAA batérie
Odber prúdu (minimálne napätie) cca 32 mA
Odber prúdu (maximálne napätie) cca 89 mA
Okolité podmienky 0 ... +40 °C, rel. vlhkosť< 80 %
Podmienky skladovania -20 ... +60 °C, rel. vlhkosť< 80 %
Rozmery 241,5 x 78 x 38,5 mm
Hmotnosť cca 350 g (vrátane batérií)

Kategória výrobku: detektor káblov

Hľadač vedenie - funkcie: sledovanie káblov

Optický ukazovateľ: áno

Zvuková signalizácia: áno

Displej: LCD

Rozmer.: (d x š x v) 190 x 89 x 42 mm

Hmotnosť: 420 g

Prevádzkové napätie: 9 V

Údaje o hmotnosti: vysielač/prijímač

Kategória merania: CAT III 300 V

Šírka: 89 mm

V: 42 mm

Dĺžka: 190 mm

Typ: PCE-CL 20

Na stiahnutie

Datasheet

Datasheet 2452309 PCE Instruments PCE-CL 20 detektor káblov sledovanie káblov

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2452309 PCE Instruments PCE-CL 20 detektor káblov sledovanie káblov

Popis

Vyhľadávač káblov PCE-CL 20 pre jednopólové alebo dvojpólové použitie / funkcia svietidla na oboch zariadeniach / podsvietený displej na prijímači / pre kontrolu elektrických obvodov a vedení / presná lokalizácia skratov Vyhľadávač káblov PCE-CL 20 umožňuje živé a bez napätia. Vyhľadávač rúr okrem elektrických káblov detekuje aj plynové alebo vodovodné potrubia, ktoré sú v stene alebo v zemi. Pomocou vyhľadávača vedenia je možné zistiť skraty a poistky. To je dôvod, prečo je vyhľadávač rúr vhodný na to, aby pred vŕtaním preskúmal príslušnú stenu, aby sa zaistilo, že rúry nebudú zasiahnuté. Vyhľadávač čiar pozostáva z dvoch samostatných zariadení. Na jednej strane je jednotka prijímača a na druhej strane je vyhľadávač káblov dodávaný s generátorom signálu. Aby bolo možné pracovať v tmavom prostredí, sú obe zariadenia vyhľadávača liniek vybavené funkciou osvetlenia. O dokonalé osvetlenie sa starajú tri LED diódy na oboch zariadeniach. Prijímacia jednotka má okrem svetelnej funkcie aj možnosť aktivácie podsvietenia.
