PCE Instruments PCE-DC 50 prúdové kliešte

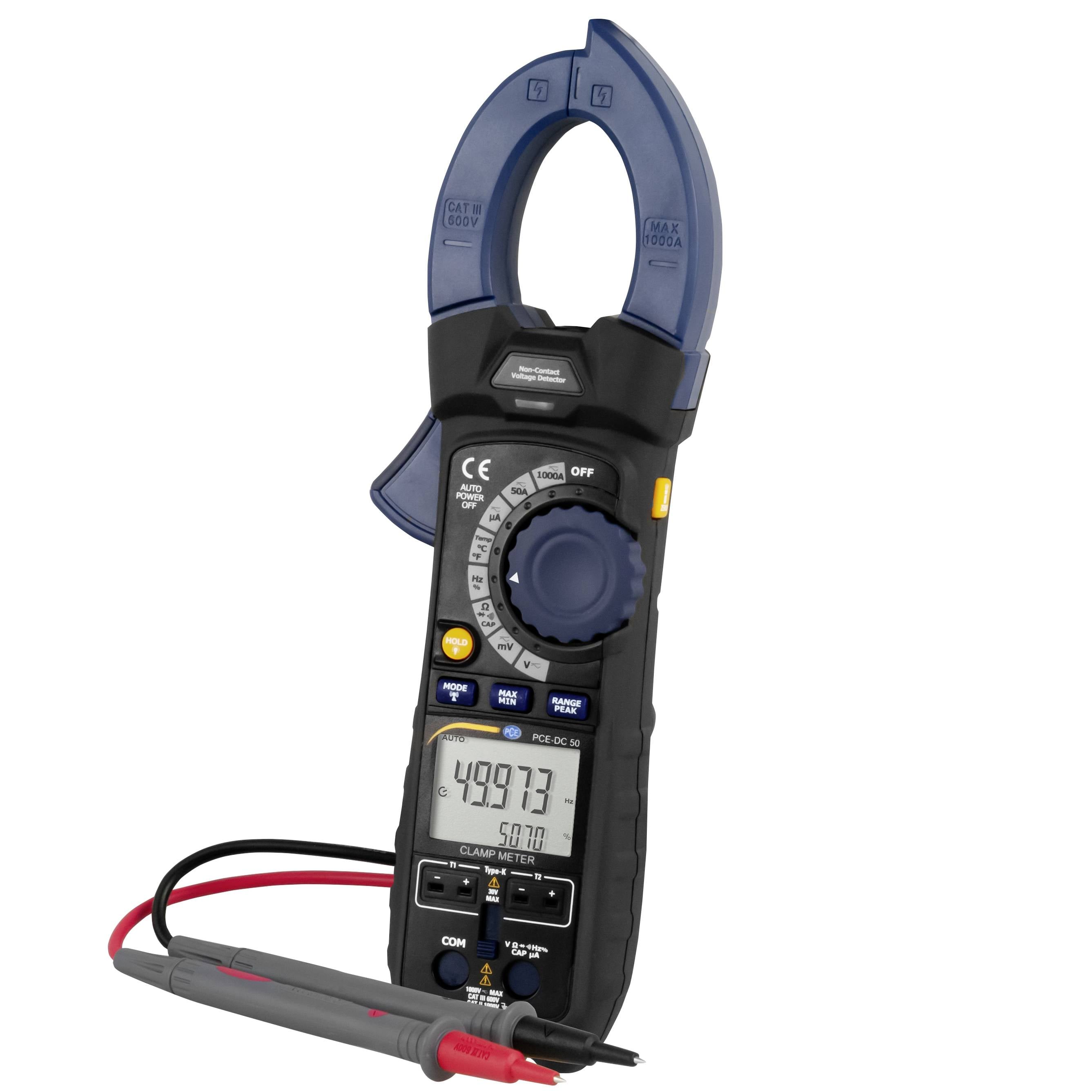

Svorka merača s veľkou modrou svorkou na prúd, rotačným voľačom, digitálnym displejom a pripojenými červenými a čiernymi meracími vodičmi na bielom pozadí.

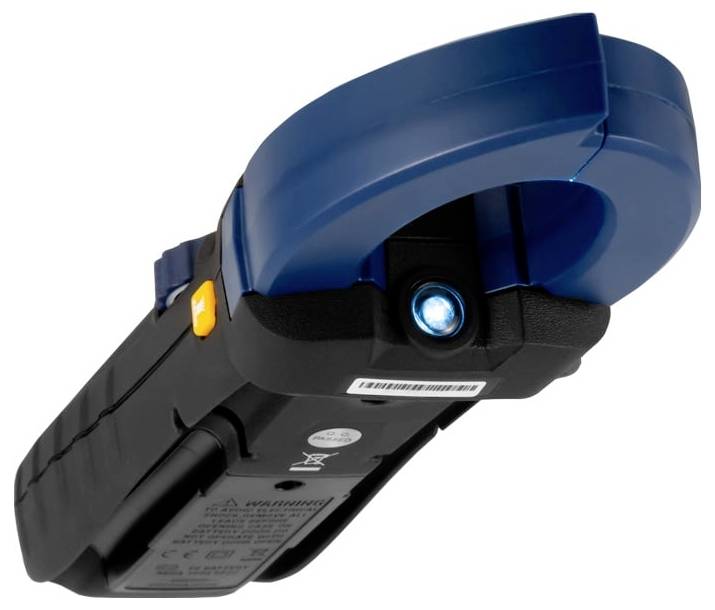

Modrý a čierny prenosný skener čiarových kódov s osvetleným senzorom, zobrazený na bielom pozadí.

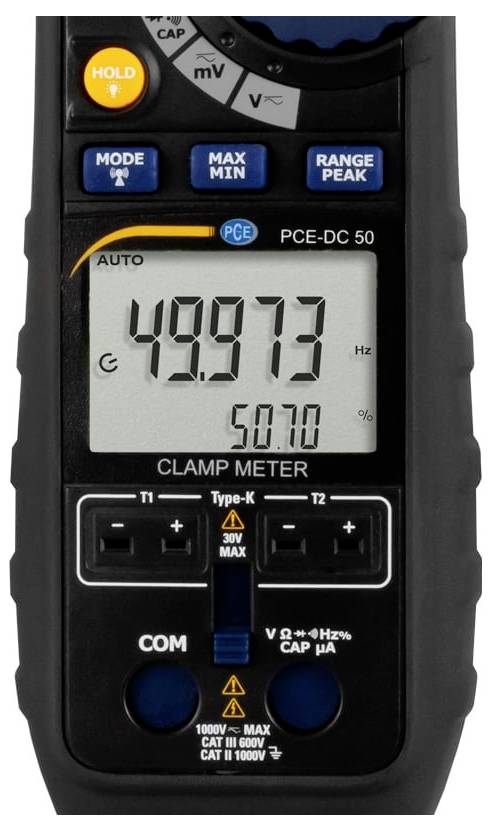

Digitálny svorka ampérmetr zobrazujúci 49,973 Hz a 50,70% na displeji s viditeľnými tlačidlami režimu a rozsahu a vstupnými zásuvkami.

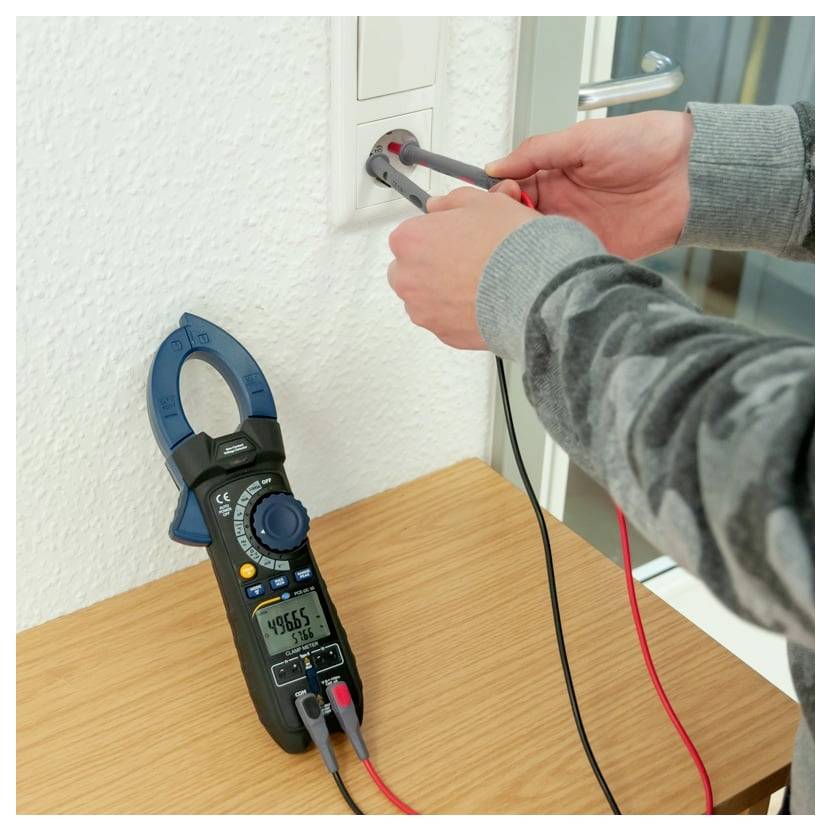

Osoba používajúca kľešťový voltmeter na testovanie elektrickej zásuvky; merací prístroj leží na stole s pripojenými červenými a čiernymi meracími vodičmi.

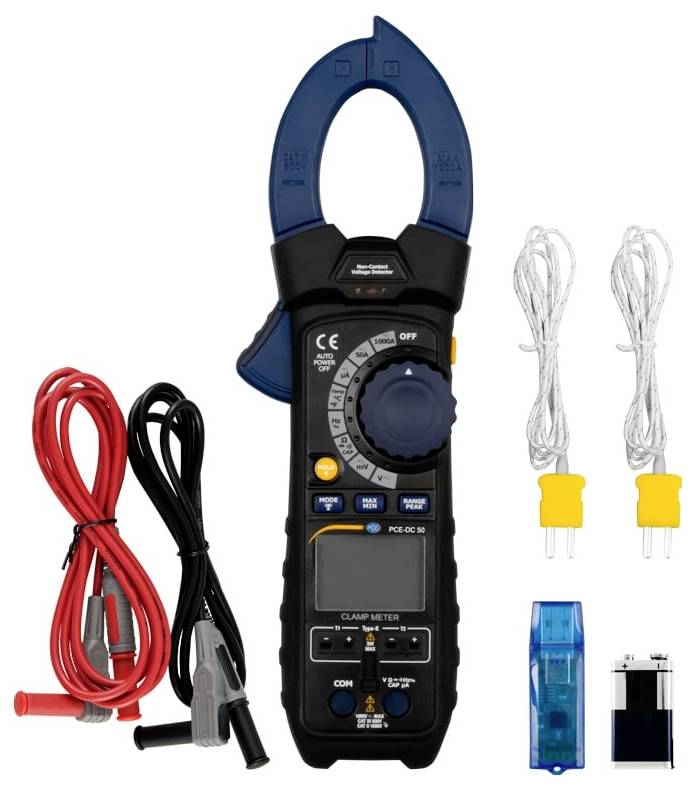

Súprava svorkovacieho ampérmetra s testnými vodičmi, dvoma prúdovými sondami, poistkou a modrým adaptérom, zobrazená ako súčasť príslušenstva na elektrické merania.

Osoba kontroluje napätie elektrickej zásuvky pomocou multimetra. Displej ukazuje 196,5 V. Je potrebné dodržiavať bezpečnostné opatrenia.

1/6

Datasheety: (PDF)

Doručenie: Ut 6. 10.

38 Ks

Počet

Celkom (207,32 € / kus)

207,32 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Ampérmeter PCE-DC 50

Vzorkovacia frekvencia 2 Hz
Zakryte meracie zásuvky
Meranie AC A a AC V
Bluetooth rozhranie
Priemer kábla max 48 mm
Meranie teploty pomocou 2 termočlánkov
automatické vypnutie
bezkontaktná detekcia napätia

Technické parametre

Meranie prúdu DC A
Rozsah merania
Rozlíšenie
Presnosť (Mw.)
500uA
0,01 uA
± (1 % + 6 číslic)
5000uA
0,1 uA
± (1 % + 6 číslic)
50 A
0,01 A
± (2,5 % + 5 číslic)
1000 A
0,1 A,
± (2,5 % + 30 číslic)
Meranie prúdu AC A
Rozsah merania
Rozlíšenie
Presnosť (Mw.)
500uA
0,01 uA
± (1,5 % + 30 číslic)
5000uA
0,1 uA
± (1,5 % + 30 číslic)
50 A
0,01 A
± (2,5 % + 30 číslic)
1000 A
0,1 A,
± (2,8 % + 30 číslic)
Poznámka: Špecifikácia presnosti pre merania AC A sa vzťahuje na rozsah od 5 % do 100 % meracieho rozsahu.
Meranie odporu
Rozsah merania
Rozlíšenie
Presnosť (Mw.)
500Ω
0,01
± (1 % + 9 číslic)
5 kΩ
0,0001
± (1 % + 5 číslic)
50 kΩ
0,001
± (1 % + 5 číslic)
500 kΩ
0,01
± (1 % + 5 číslic)
5MΩ
0,0001
± (3 % + 10 číslic)
50 MΩ
0,001
± (3,5 % + 10 číslic)
Meranie napätia DC V
Rozsah merania
Rozlíšenie
Presnosť (Mw.)
500 mV
0,01 mV
± (0,1 % + 8 číslic)
5 V
0,0001 V
± (0,1 % + 4 číslice)
50 V
0,001 V
± (0,1 % + 4 číslice)
500 V
0,01 V
± (0,1 % + 4 číslice)
600 V
0,1 V
± (0,5 % + 4 číslice)
Meranie napätia AC V (50 Hz ... 1000 Hz)
Rozsah merania
Rozlíšenie
Presnosť (Mw.)
500 mV
0,01 mV
± (0,8 % + 9 číslic) (pri 50 Hz / 60 Hz)
5 V
0,0001 V
± (1 % + 30 číslic)
50 V
0,001 V
± (1 % + 30 číslic)
500 V
0,01 V
± (1 % + 30 číslic)
600 V
0,1 V
± (1 % + 30 číslic)
Poznámka: Špecifikácia presnosti pre merania AC V sa vzťahuje na rozsah od 5 % do 100 % meracieho rozsahu
Meranie kapacity
Rozsah merania Presnosť rozlíšenia (mer.)
500 nF 0,01 ± (3,5 % + 40 impulzov) 5 000 nF 0,1 ± (3,5 % + 10 impulzov) 50 µF 0,001 ± (3,5 % + 10 impulzov) 500 μF 0,01 ± ± 10,5 číslic (3,5 % F ± 10,5 číslic) % + 10 číslic) meranie frekvencie
Rozsah merania Presnosť rozlíšenia (mer.)
50 Hz 0,001 ± (0,3 % + 2 číslice) 500 Hz 0,01 ± (0,3 % + 2 číslice) 5 kHz 0,0001 ± (0,3 % + 2 číslice) 50 kHz 0,001 ± (0, 3 % 01 % + 2 číslice) 0 ± 0 Hz (0,3 % + 2 číslice) 5 MHz 0,0001 ± (0,3 % + 2 číslice) 10 MHz 0,001 ± (0,3 % + 2 číslice)
pracovný cyklus
Rozsah merania Presnosť rozlíšenia (mer.)
5%... 95 % 0,1 ± (1 % + 2 číslice) (z nameranej hodnoty) Šírka impulzu: 100 µs ... 100 ms Frekvencia: 10 Hz ... 10 kHz
Teplota
Rozsah merania Presnosť rozlíšenia (mer.) -100 °C... 1000 °C 0,1 ± (1 % + 2,5 °C)
Všeobecné technické údaje
Priemer vodiča max 48 mm
Displej Dva riadky 50 000 číslic Test kontinuity 50 Ohm /< Test diódy 50 mA 0,3 mA / 2,8 V DC Indikátor batérie Symbol batérie pri nízkej úrovni nabitia batérie Prekročený merací rozsah OL pri prekročení meracieho rozsahu Vzorkovacia frekvencia 2 Hz
Bluetooth rozhranie
detekcia vrcholov> 1 ms Termočlánok Typ K Poistka 500 mA Keramický Fast Blow Šírka pásma AC (AC A / AC V) 50 Hz ... Meranie striedavého prúdu 400 Hz Skutočné prevádzkové podmienky RMS 5 °C ... 40 °C / maximálne 80 % relatívnej vlhkosti pri 31 °C
Podmienky skladovania -20 °C ... 60 °C / maximálne 80 % relatívnej vlhkosti Napájanie 9 V bloková batéria
Automatické vypnutie po cca 30 minútach Rozmery (Š x V x H) 230 x 76 x 40 mm
Hmotnosť: 315 g
Bezpečnosť IEC 1010-1(2001): EN 61010-1(2001) CAT III 600V CAT II 1000V Stupeň znečistenia 2

Kategória výrobku: prúdové kliešte

: bez certifikátu

Typ: PCE-DC 50

Na stiahnutie

Datasheet

Datasheet 2452352 PCE Instruments PCE-DC 50 prúdové kliešte

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2452352 PCE Instruments PCE-DC 50 prúdové kliešte

Popis

Ampérmeter PCE-DC 50 kliešťový merač so skutočným meraním efektívnej hodnoty / meranie striedavého prúdu / meranie napätia / meranie teploty / Bluetooth rozhranie / pogumované puzdro / podržanie displeja / automatické vypnutie / meracia čiara max.48 mm / množstvo funkcií merania PCE- Kliešťový merač DC 50 je merací prístroj na meranie prúdov do 1000 A AC / DC. Okrem merania prúdu môže kliešťový merač merať a testovať aj napätie, frekvenciu, pracovný cyklus, odpor, test kontinuity, kondenzátory a diódy. Obvodový priemer meracej svorky je 48 mm. To znamená, že môžete vykonávať merania aj na kábloch s veľkým prierezom. Vďaka funkcii NCVD je možné pomocou meracej kliešte bezdotykovo skontrolovať, či je na vedení prítomné napätie. Táto meracia svorka má integrované rozhranie Bluetooth. Cez toto rozhranie Bluetooth je možné pomocou meracej kliešte nadviazať spojenie s PC alebo smartfónom. To umožňuje ukladať a analyzovať údaje namerané meracou svorkou. Ak počítač nemá rozhranie Bluetooth na pripojenie meracej kliešte, vhodný adaptér Bluetooth je súčasťou dodávky. Ďalšou zvláštnosťou kliešťového merača je meranie teplôt. K meracej svorke je možné pripojiť a súčasne odčítať dva ľubovoľné termočlánky typu K. Možno tu merať teploty až do 1000 °C. Puzdro meracej svorky pozostáva z robustného plastu, ktorý je navyše potiahnutý gumou. Vďaka dodatočnému pogumovaniu meracia svorka bez problémov odolá aj nárazom.
