PCE Instruments PCE-DPD-P2 digitálny ukazovateľ Inštalačný displej

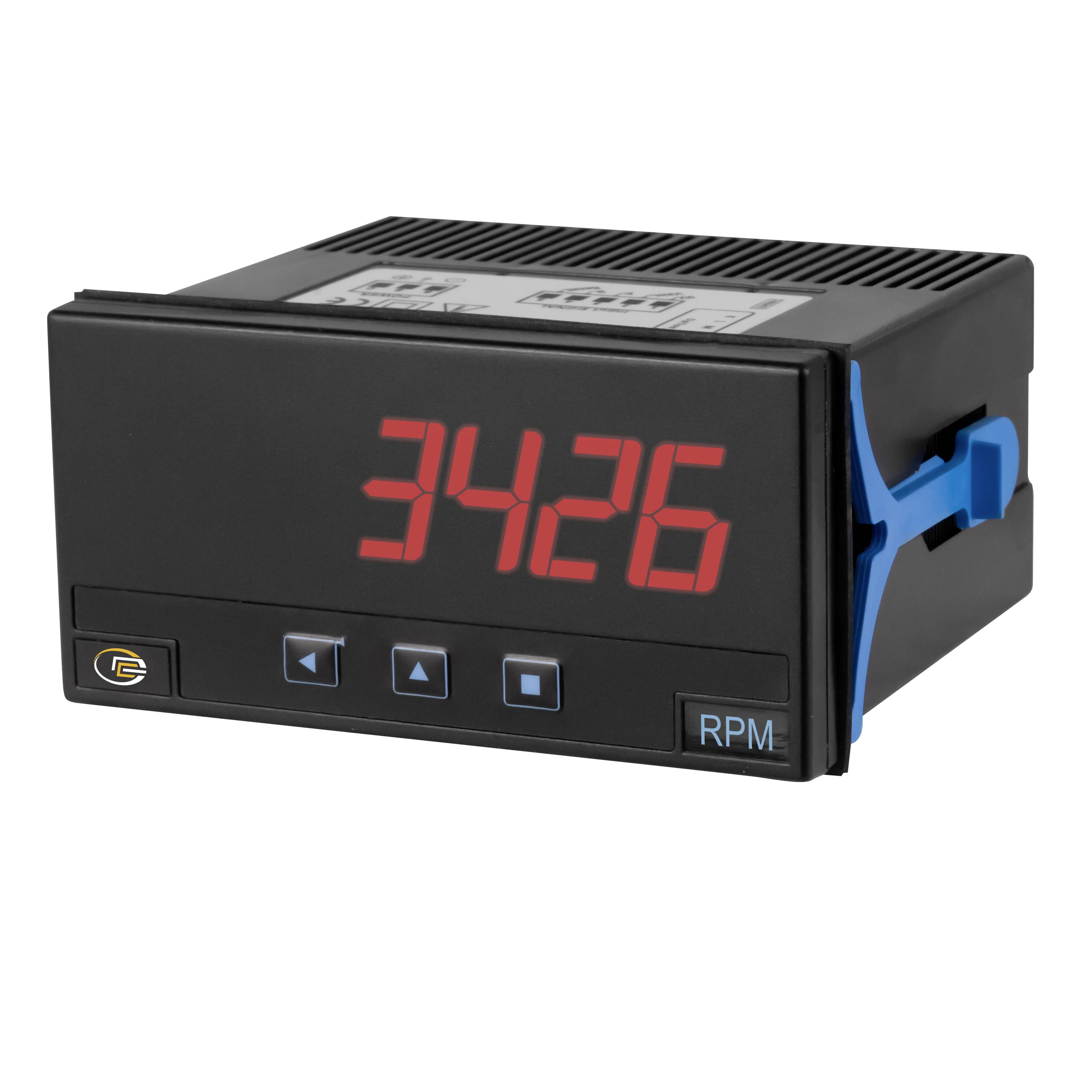

Čierny digitálny merač otáčok zobrazujúci 3426 na červenej LED obrazovke, s predným ovládacím tlačidlami a modrým bočným svorkama na panelové upevnenie

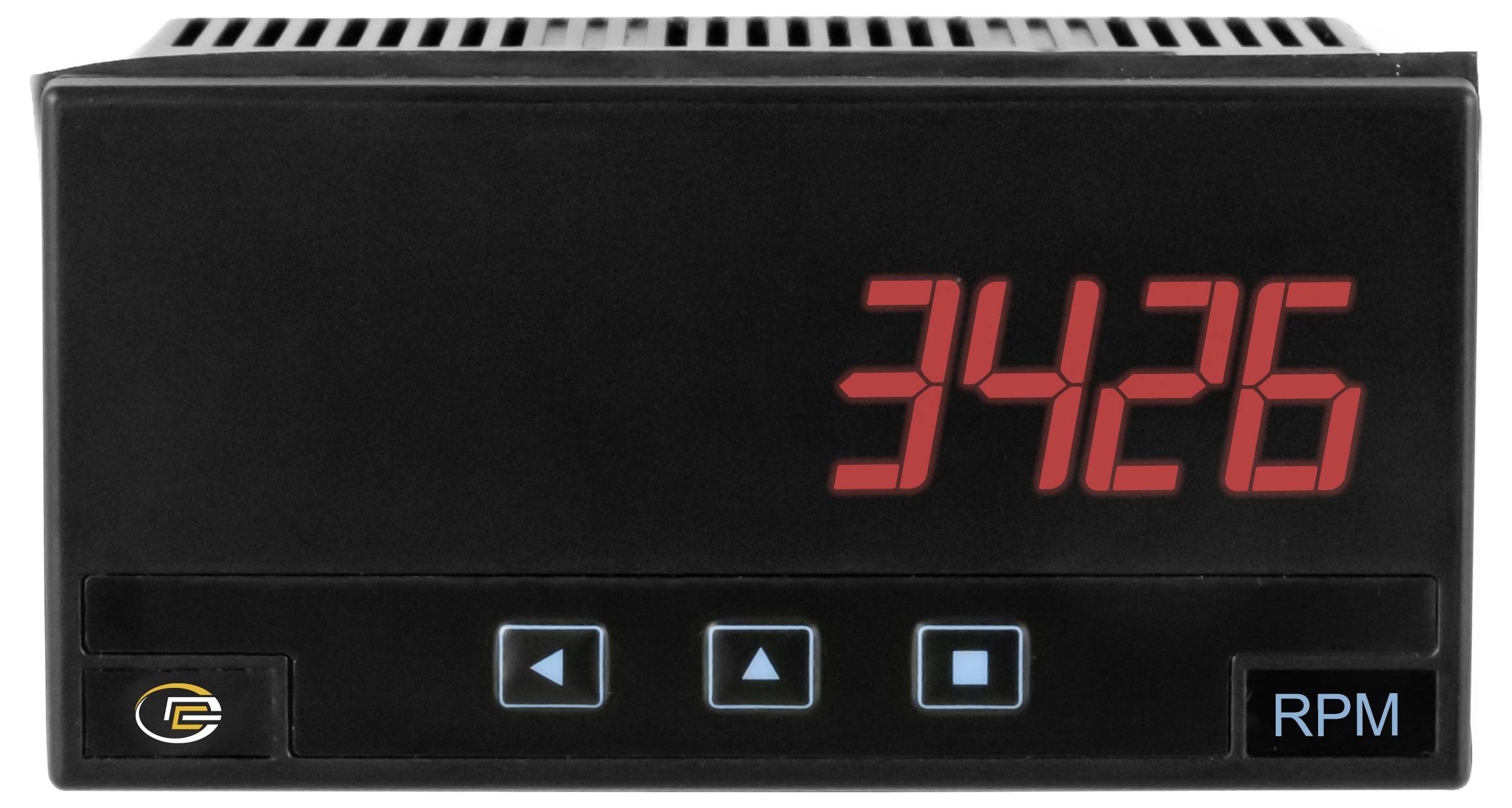

Digitálny panelový displej ukazuje '34.26' v červených siedmisegmentových čísliciach, s modrými ovládacími tlačidlami a nálepkou 'RPM' v spodnom pravom rohu.

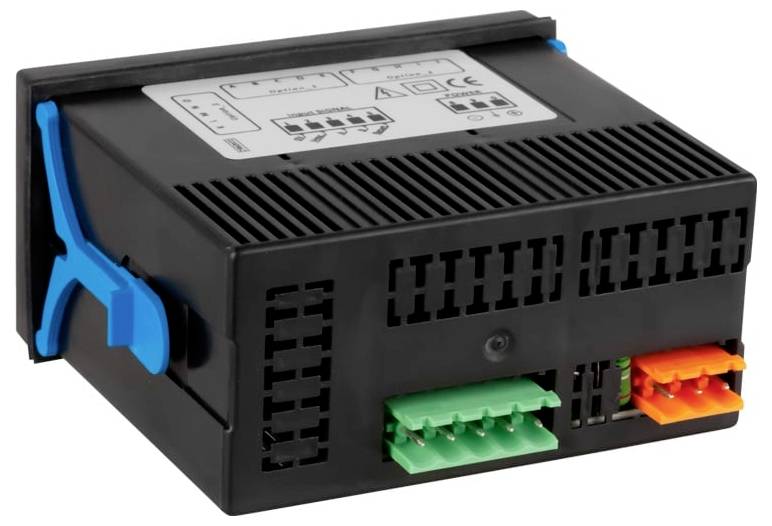

Čierny elektronický riadiaci modul s vetraným puzdrom a modrými bočnými svorkami, na prednej strane sú viditeľné zelené a oranžové konektory svoriek.

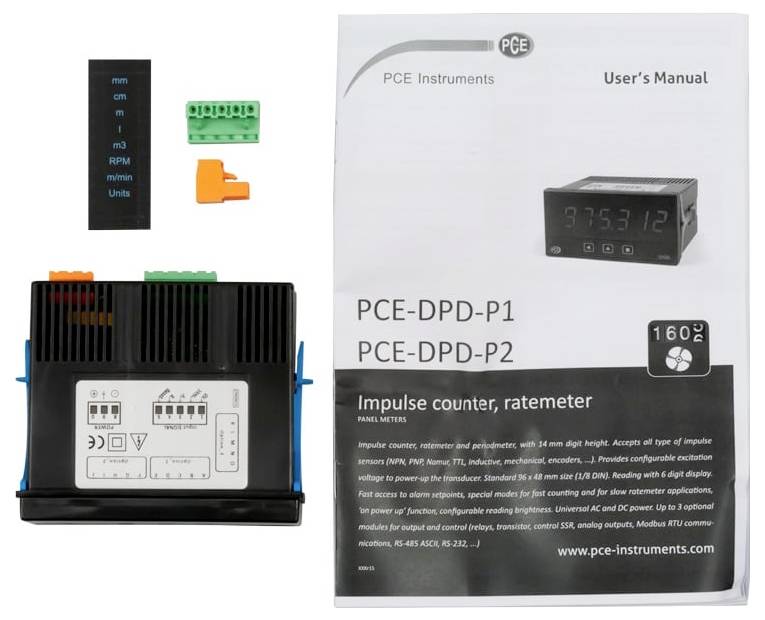

Súprava počítača impulzov/meracieho prístroja PCE Instruments s displejovým modulom, konektormi a používateľskou príručkou pre modely PCE-DPD-P1/P2.

1/4

Datasheety: (PDF)

Doručenie: Ut 24. 11.

Počet

Celkom (280,49 € / kus)

280,49 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

vstup
2 vstupy počítadla (NPN / PNP)
1 riadiaci signál (resetovať)
Počítadlo meracích rozsahov
Rýchlosť: 250 kHz max
Normálne: 9 kHz max
prietokové senzory
Rýchlosť: 500 kHz max
Pomaly: 1 MHz... 200 Hz
Zobrazenie
počítadlo periódy
Normálna: 500 kHz max
Pomaly: 1 MHz... 200 Hz
-199 999... 999 999
Nastaviteľná desatinná čiarka
6-miestny 7-segmentový LED displej, 14 mm
Obnovovací čas: 15Hz
spotreba prúdu: 70 mA
Výstupy (voliteľné)
Relé (250V / 8A AC)
Analógový výstup (0/4 ... 20 mA alebo 0 ... 10V)
Tranzistorový alarmový výstup (30 V DC / 35 mA)
SSR výstup (15VDC / 45mA)
Rozhranie RS485
Rozhranie RS232
Rozhranie Modbus
teplota okolia
V prevádzke: -25 °C ... 55 °C
Skladovanie: -33 °C ... +70 °C
Rozmery 96 mm x 48 mm x 91 mm
Výrez ovládacieho panela 92 mm x 45 mm (podľa DIN)
Napájacie napätie 11 ... 60 V AC/DC (PCE-DPD-P2)
Stupeň krytia prednej časti: IP 65
Hmotnosť 150 g
Montážne montážne spony
Pripojenie cez svorkovnicu
Normy EN 61010-1 CAT III

Kategória výrobku: digitálny ukazovateľ

Meracie funkcie: impulz

Typ: PCE-DPD-P2

Technológia displeja: LED

Montážna šírka: 92 mm

Displej (counts): 6

Montážna výška: 45 mm

Rozmer.: (d x š x v) 96 x 48 x 91 mm

Vlastnosti: konfigurovateľné jednotky

Šírka: 48 mm

V: 91 mm

Dĺžka: 96 mm

Výška číslic: 14 mm

: bez certifikátu

Na stiahnutie

Datasheet

Datasheet 2452777 PCE Instruments PCE-DPD-P2 digitálny ukazovateľ Inštalačný displej

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2452777 PCE Instruments PCE-DPD-P2 digitálny ukazovateľ Inštalačný displej

Popis

Vstavaný displej s dvomi vstupmi otáčkomera / resetovací vstup / 6-miestny LED displej / 14 mm výška číslic / napájanie závislé od modelu Vstavaný displej má dva impulzné vstupy (NPN / PNP) a resetovací vstup. Na 6-miestnom LED displeji priemyselné počítadlo zobrazuje namerané hodnoty medzi -199 999 ... 999 999 at. Zobrazenie vstavaného displeja je možné nastaviť pomocou troch predných tlačidiel a individuálne škálovať vstup. Zabudovaný displej dokáže vyhodnocovať snímače NPN, PNP & Namur ako aj rotačné enkodéry a snímače priblíženia a vďaka možnostiam nastavenia je vhodný na počítanie kusov, meranie rýchlosti atď. Priemyselný pult má rozmery 96 x 48 mm. Vstavaný displej má niekoľko druhov počítania (sčítanie, odčítanie, blokovanie, kvadratúra ...). Na zadnej strane je možné do priemyselného merača voliteľne nainštalovať až tri rôzne výstupné karty.
