PCE Instruments PCE-DSX 20-ICA stroboskop
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (621,95 € / kus)
621,95 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Digitálny stroboskop PCE Instruments PCE-DSX 20-ICA
- PROFESIONÁLNY. KALIBROVANÉ. VYBAVENIE. PCE-DSX 20-ICA
- Rýchlosť: 50 ... 35 000 ot./min./min.
- Frekvencia zábleskov
- Fázový posun

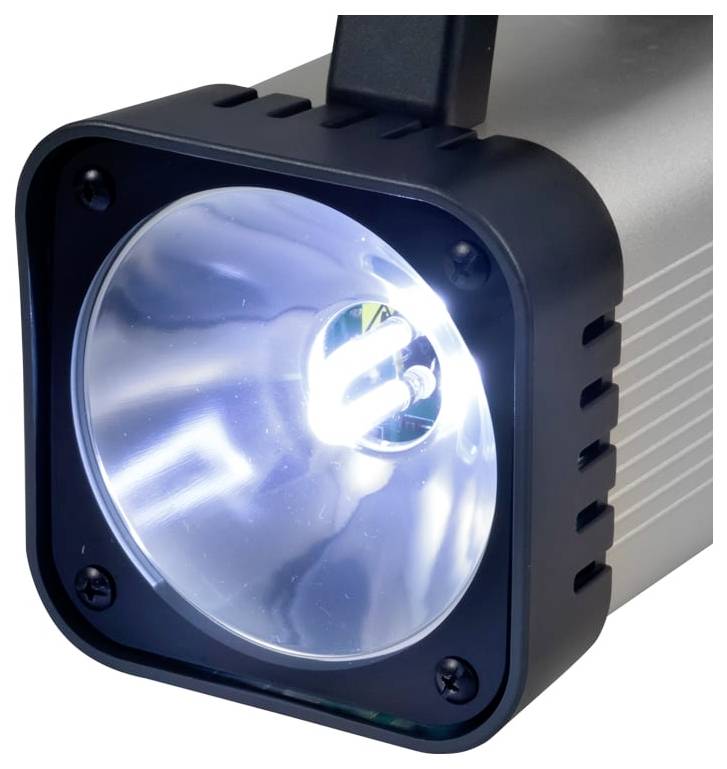

- Typ lampy: Xenónový blesk
- Doba odozvy blesku: 10 ... 30 µs
- so spúšťacím vstupom
- praktická rukoväť

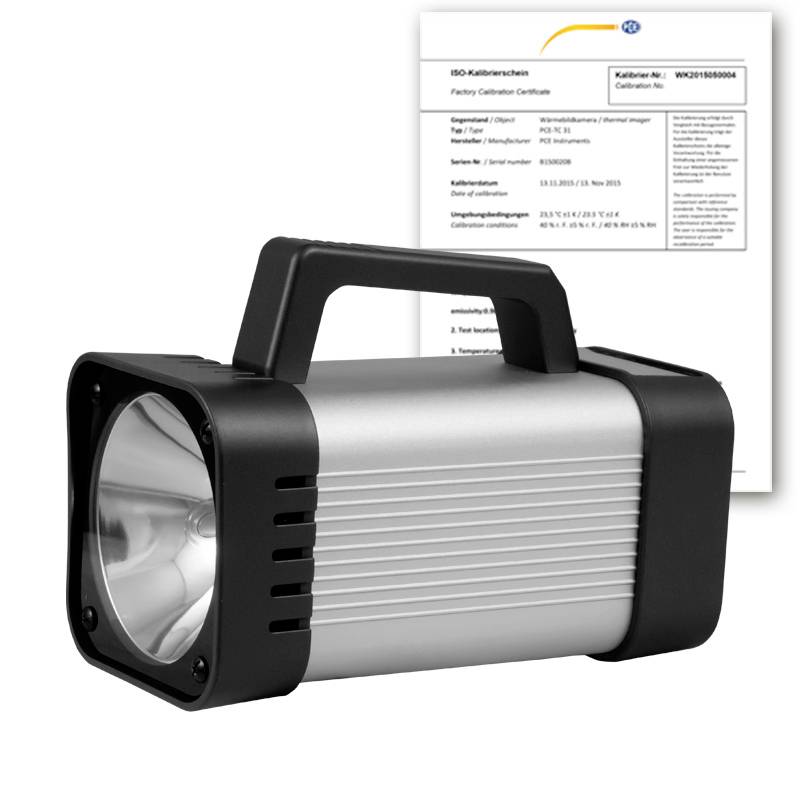

- vrátane kalibračného certifikátu ISO
Technické parametre
- optická rotačná rýchlosť
- Merací rozsah 50 ... 999 ot./min.
- Rozlíšenie 0,1 ot./min.
- Presnosť ±(0,05 % z nameranej hodnoty) +2 číslice)
- optická rotačná rýchlosť
- Merací rozsah 1000 ... 9999 ot./min.
- Rozlíšenie 1 ot./min.
- Presnosť ±(0,05 % z nameranej hodnoty) +2 číslice)
- optická rotačná rýchlosť
- Merací rozsah 10000 ... 35 000 ot./min.
- Rozlíšenie 10 ot./min.
- Presnosť ±(0,05 % z nameranej hodnoty) +2 číslice)
- Fázový posun
- Merací rozsah 0 ... 359°
- Rozlíšenie 1°
- Presnosť ±(0,1 % z nameranej hodnoty) +2 číslice)
- Frekvencia
- Merací rozsah 49,98 ... 599,9 ot./min.
- Rozlíšenie 0,001 Hz
- Presnosť ±(0,05 % z nameranej hodnoty) +2 číslice)
- Frekvencia
- Merací rozsah 600 ... 5999 ot./min.
- Rozlíšenie 0,01 Hz
- Presnosť ±(0,05 % z nameranej hodnoty) +2 číslice)
- Frekvencia
- Merací rozsah 6000 ... 35 000 ot./min.
- Rozlíšenie 0,1 Hz
- Presnosť ±(0,05 % z nameranej hodnoty) +2 číslice)
- Všeobecné technické údaje

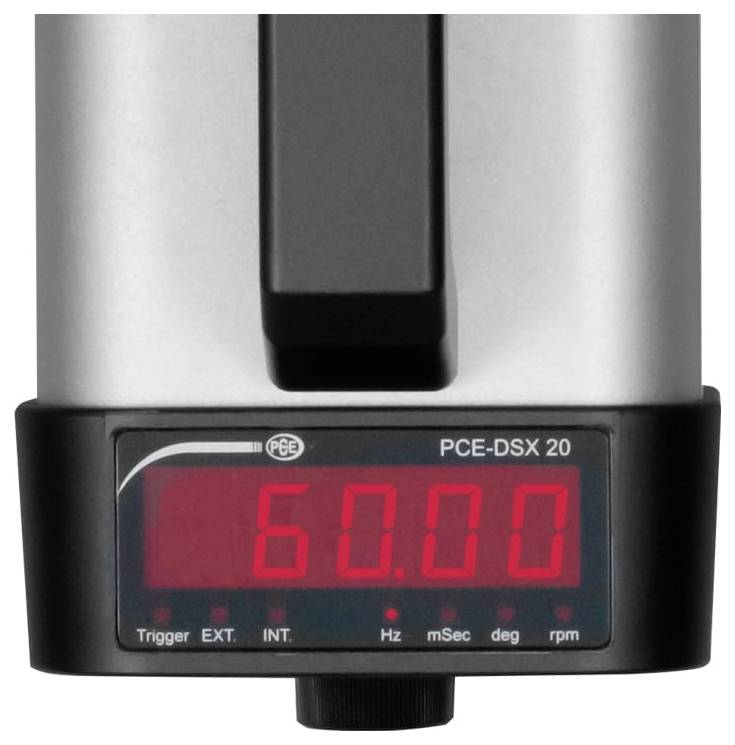

- Veľkosť displeja 2,8 palca
- Doba odozvy pre ďalšie informácie (blesk): 10 ... 30 µs
- Ďalšie informácie o prevádzkovom čase: Prestávka medzi meraniami by mala byť aspoň 10 minút. Trvanie frekvencie zábleskov: 8000 ot./min.: 30 minút
- Xenónový zábleskový zdroj svetla
- Farba svetla 6500 K
- Výkon blesku 8 joulov
- Externý spúšťač, úroveň:,Vysoká: 2,5 ... 12V, nízke:
- Prevádzkové napätie
230 V AC 50/60 Hz
- Kategória výrobku
stroboskop
- Rozmer.
(d x š x v) 230 x 110 x 150 mm
- Hmotnosť
1145 kg/m
- Šírka
110 mm
- V
150 mm
- Dĺžka
230 mm
- Typ balenia
obaly bez plastov
Na stiahnutie
Datasheet
Datasheet 3812521 PCE Instruments PCE-DSX 20-ICA stroboskop
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3812521 PCE Instruments PCE-DSX 20-ICA stroboskop
Popis
Digitálny stroboskop sa väčšinou používa na meranie rýchlosti otáčania alebo vibrácií, alebo na pozorovanie pohybu. Tento digitálny stroboskop má malý dizajn a je ľahký. Vďaka tomu sa digitálny stroboskop dá pohodlne používať aj na merania na ťažko dostupných miestach. Toto zariadenie je ideálnym nástrojom pre praktizujúcich. Frekvencia zábleskov sa nastavuje otočným gombíkom na digitálnom stroboskope a zobrazuje sa na digitálnom displeji. S digitálnym stroboskopom je ľahko možná nepretržitá prevádzka.

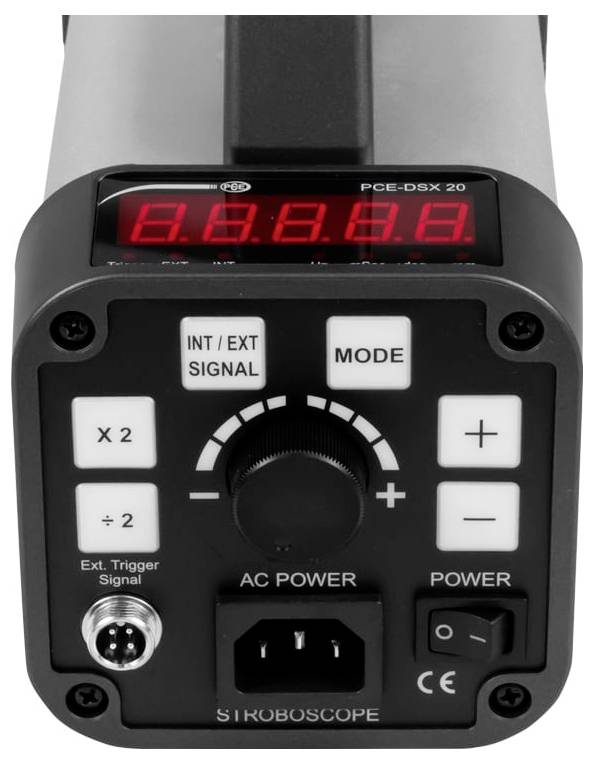

Zariadenie má tiež spúšťací vstup, ktorý umožňuje externé spúšťanie alebo synchronizáciu. Napájanie je zabezpečené cez sieťový kábel. Polovičnú alebo dvojnásobnú rýchlosť otáčania je možné zvoliť pomocou klávesnice.
Oblasti použitia
Tento digitálny stroboskop je ideálnym nástrojom pre servisných technikov a údržbárov priemyselných zariadení a strojov. Skontrolujte rýchlosť, plynulosť alebo urobte viditeľné chyby, ktoré voľným okom nevidíte – vizuálne zastavte procesy.
Stroboskop sa už roky osvedčil v mnohých priemyselných procesoch, ako aj vo výskume a vývoji:
- na plniacich zariadeniach a etiketovacích strojoch pivovarov a výrobcov minerálnych vôd
- na papierových a tlačiarenských strojoch: Digitálny stroboskop sa tu používa na detekciu registra pri rýchlostiach nad 60 m/min. Pred navíjaním sa trať prezrie digitálnym stroboskopom. Digitálny stroboskop je vynikajúci na vizuálne zviditeľnenie aj tých najmenších procesných chýb, ako sú pulzácie. Nasledujúci obrázok bol urobený na dlhom drôte papierenského stroja. Všetky prúžky a prísavky pod sitom, ktoré prebiehali pozdĺž týchto prúžkov, fungovali perfektne, okrem jedného. Vizuálne to samozrejme nebolo zjavné. Digitálny stroboskop umožnil identifikovať zdroj chýb vo veľmi jemných značkách na hotovom papieri.
- na tkáčskych strojoch v textilných továrňach
- v automobilovom priemysle
- na vysokorýchlostných strojoch a motoroch: Digitálny stroboskop sa vo veľkej miere používa na určenie rýchlosti otáčania, ako je vidieť na priľahlom obrázku. Toto sa často používa na kontrolu alebo porovnanie rýchlosti otáčania veľkých vysokorýchlostných strojov s údajmi z riadiaceho systému procesu alebo s hodnotou rýchlosti zobrazenou na digitálnom displeji, ktorá zvyčajne pochádza elektricky z pohonu. Okrem toho sa kontroluje súososť hriadeľa. Preto je digitálny stroboskop ideálnym nástrojom na kontrolu motorov, hriadeľov, hnacích remeňov, valcov... skrátka všetkého, čo sa počas prevádzky otáča.
- vo vetracích systémoch v klimatizačnom priemysle
- na valcovniach pásov v oceliarskom priemysle
- všade, kde sa používajú rotujúce časti alebo vo výrobných procesoch s veľkým množstvom, je digitálny stroboskop ideálnym nástrojom.
Poznámka k predchádzaniu nehodám pri používaní digitálneho stroboskopu:
Všetky objekty, ktoré sú opticky zastavené pomocou digitálneho stroboskopu, sa pohybujú vysokou rýchlosťou. Preto vždy dodržiavajte bezpečnú vzdialenosť a nedotýkajte sa testovaného objektu.
Všeobecné pokyny na používanie digitálneho stroboskopu
Obrázky zobrazené tu ilustrujú, ako správne používať digitálny stroboskop na generovanie presných hodnôt alebo optimálneho statického obrazu, alebo aká je príčina napríklad dvojnásobnej rýchlosti otáčania (220 ot./min. namiesto 110 ot./min.). Správny postup platí všeobecne, aj keď sa tu rozoberá iba príklad pohonu a hnacieho hriadeľa. Pri kontrole iba jedného remeňového pohonu je ľahké dosiahnuť vizuálny zastavovací bod (vždy existuje nejaký výrazný bod, na ktorý môžete nastaviť digitálny stroboskop). Pri kontrole viacerých klinových remeňov digitálnym stroboskopom by ste mali, ak je to možné, napr. počas opravy alebo údržby stroja, označiť kriedou referenčnú čiaru kolmú na smer pohybu cez všetky remene.
Príklad merania na vlne:
Pri dobre vycentrovanom alebo optimálne vycentrovanom hriadeli a obežnom kolese vždy meriate skutočnú rýchlosť otáčania, keď je optická rotácia stacionárna. Ak má však obežné koleso axiálne hádzanie alebo nevyváženosť, digitálnym stroboskopom nameriate napríklad dvojnásobok rýchlosti otáčania. Táto skutočnosť veľmi často vedie k nesprávnym úsudkom na pracovisku.
Tento text bol preložený strojovo.
Zariadenie má tiež spúšťací vstup, ktorý umožňuje externé spúšťanie alebo synchronizáciu. Napájanie je zabezpečené cez sieťový kábel. Polovičnú alebo dvojnásobnú rýchlosť otáčania je možné zvoliť pomocou klávesnice.
Oblasti použitia
Tento digitálny stroboskop je ideálnym nástrojom pre servisných technikov a údržbárov priemyselných zariadení a strojov. Skontrolujte rýchlosť, plynulosť alebo urobte viditeľné chyby, ktoré voľným okom nevidíte – vizuálne zastavte procesy.
Stroboskop sa už roky osvedčil v mnohých priemyselných procesoch, ako aj vo výskume a vývoji:
- na plniacich zariadeniach a etiketovacích strojoch pivovarov a výrobcov minerálnych vôd
- na papierových a tlačiarenských strojoch: Digitálny stroboskop sa tu používa na detekciu registra pri rýchlostiach nad 60 m/min. Pred navíjaním sa trať prezrie digitálnym stroboskopom. Digitálny stroboskop je vynikajúci na vizuálne zviditeľnenie aj tých najmenších procesných chýb, ako sú pulzácie. Nasledujúci obrázok bol urobený na dlhom drôte papierenského stroja. Všetky prúžky a prísavky pod sitom, ktoré prebiehali pozdĺž týchto prúžkov, fungovali perfektne, okrem jedného. Vizuálne to samozrejme nebolo zjavné. Digitálny stroboskop umožnil identifikovať zdroj chýb vo veľmi jemných značkách na hotovom papieri.
- na tkáčskych strojoch v textilných továrňach
- v automobilovom priemysle
- na vysokorýchlostných strojoch a motoroch: Digitálny stroboskop sa vo veľkej miere používa na určenie rýchlosti otáčania, ako je vidieť na priľahlom obrázku. Toto sa často používa na kontrolu alebo porovnanie rýchlosti otáčania veľkých vysokorýchlostných strojov s údajmi z riadiaceho systému procesu alebo s hodnotou rýchlosti zobrazenou na digitálnom displeji, ktorá zvyčajne pochádza elektricky z pohonu. Okrem toho sa kontroluje súososť hriadeľa. Preto je digitálny stroboskop ideálnym nástrojom na kontrolu motorov, hriadeľov, hnacích remeňov, valcov... skrátka všetkého, čo sa počas prevádzky otáča.
- vo vetracích systémoch v klimatizačnom priemysle
- na valcovniach pásov v oceliarskom priemysle
- všade, kde sa používajú rotujúce časti alebo vo výrobných procesoch s veľkým množstvom, je digitálny stroboskop ideálnym nástrojom.
Poznámka k predchádzaniu nehodám pri používaní digitálneho stroboskopu:
Všetky objekty, ktoré sú opticky zastavené pomocou digitálneho stroboskopu, sa pohybujú vysokou rýchlosťou. Preto vždy dodržiavajte bezpečnú vzdialenosť a nedotýkajte sa testovaného objektu.
Všeobecné pokyny na používanie digitálneho stroboskopu
Obrázky zobrazené tu ilustrujú, ako správne používať digitálny stroboskop na generovanie presných hodnôt alebo optimálneho statického obrazu, alebo aká je príčina napríklad dvojnásobnej rýchlosti otáčania (220 ot./min. namiesto 110 ot./min.). Správny postup platí všeobecne, aj keď sa tu rozoberá iba príklad pohonu a hnacieho hriadeľa. Pri kontrole iba jedného remeňového pohonu je ľahké dosiahnuť vizuálny zastavovací bod (vždy existuje nejaký výrazný bod, na ktorý môžete nastaviť digitálny stroboskop). Pri kontrole viacerých klinových remeňov digitálnym stroboskopom by ste mali, ak je to možné, napr. počas opravy alebo údržby stroja, označiť kriedou referenčnú čiaru kolmú na smer pohybu cez všetky remene.
Príklad merania na vlne:
Pri dobre vycentrovanom alebo optimálne vycentrovanom hriadeli a obežnom kolese vždy meriate skutočnú rýchlosť otáčania, keď je optická rotácia stacionárna. Ak má však obežné koleso axiálne hádzanie alebo nevyváženosť, digitálnym stroboskopom nameriate napríklad dvojnásobok rýchlosti otáčania. Táto skutočnosť veľmi často vedie k nesprávnym úsudkom na pracovisku.
Tento text bol preložený strojovo.
Rozsah dodávky
- 1 x digitálny stroboskop PCE-DSX 20-ICA
- 1 x konektor pre spúšťací vstup

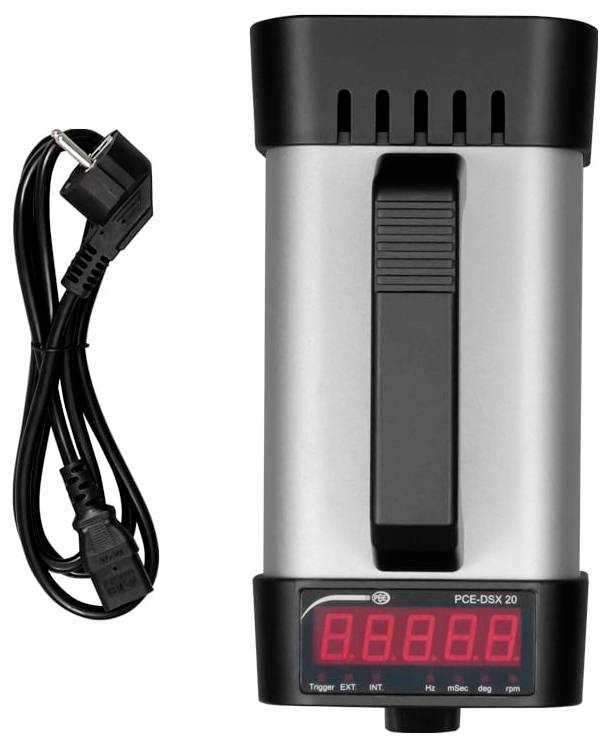

- 1 x napájací kábel IEC
- 1 x Návod na obsluhu
- 1 x certifikát o kalibrácii ISO
