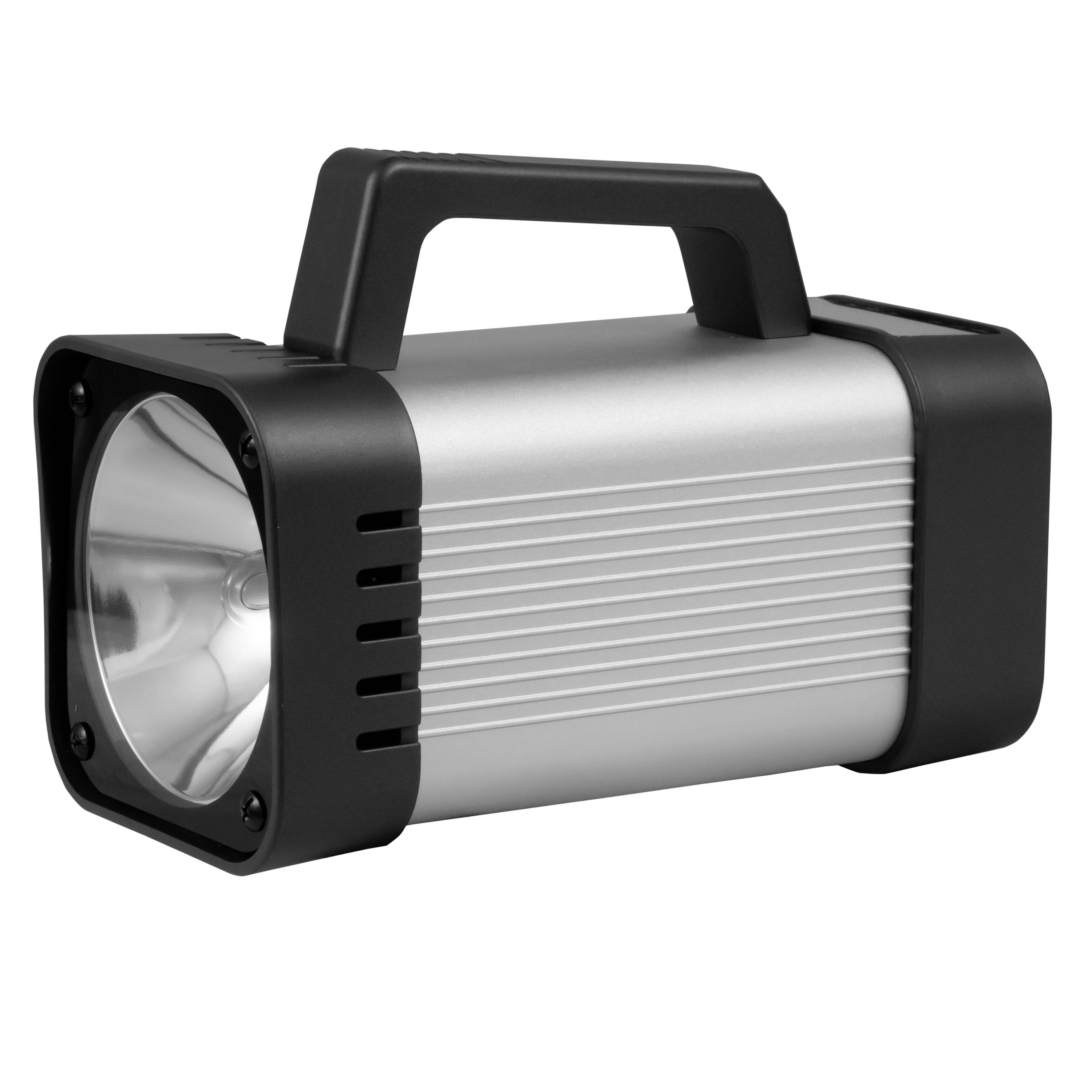

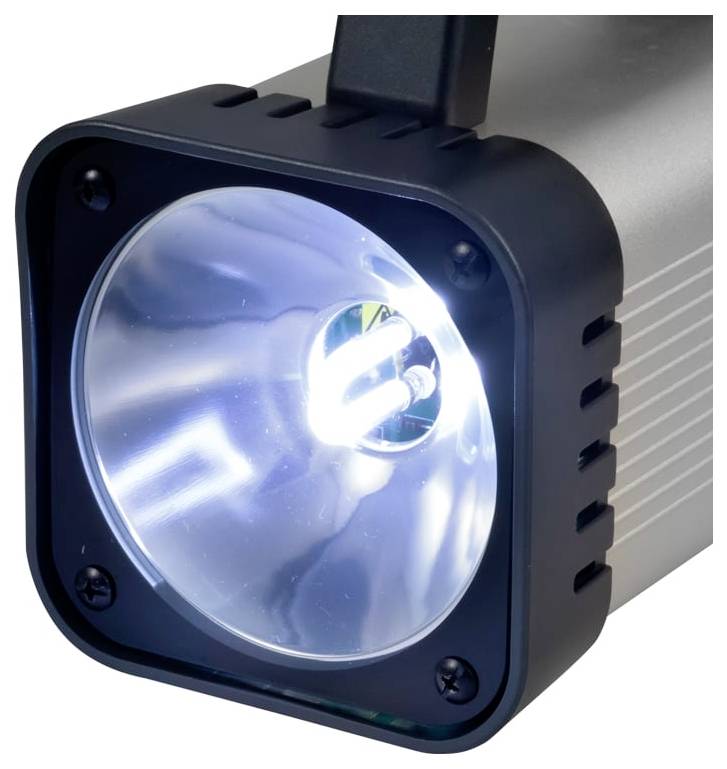

PCE Instruments PCE-DSX 20 LED stroboskop biela

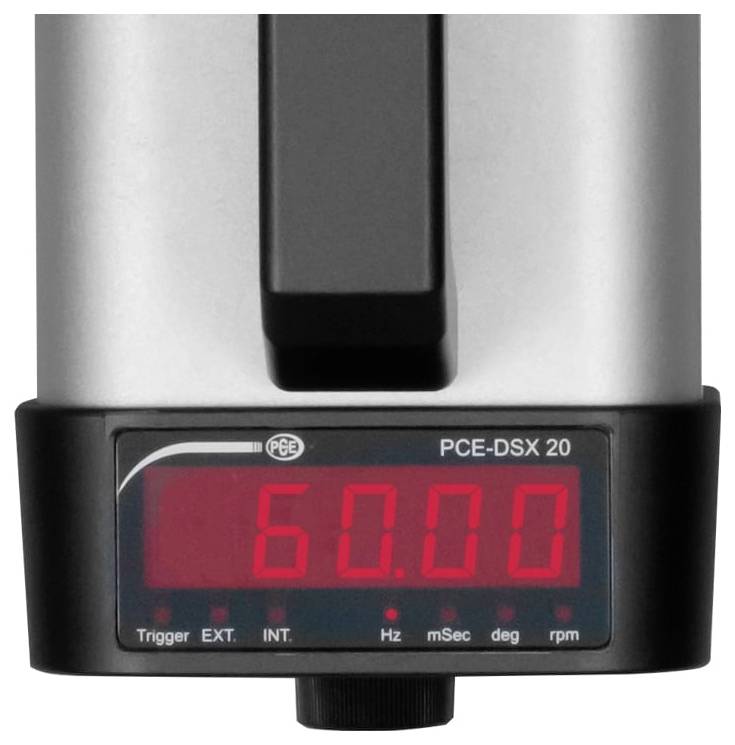

Digitálny stroboskop sa zvyčajne používa na meranie rýchlosti alebo vibrácií alebo na pozorovanie pohybu. Tento digitálny stroboskop má malú konštrukciu a nízku hmotnosť. To znamená, že digitálny stroboskop možno ľahko použiť aj na merania na ťažko dostupných miestach. Prístroj je optimálnym nástrojom pre lekára. Frekvencia zábleskov sa nastavuje pomocou otočného gombíka na digitálnom stroboskope a zobrazuje sa na digitálnom displeji. Nepretržitá prevádzka je možná bez problémov s digitálnym stroboskopom.

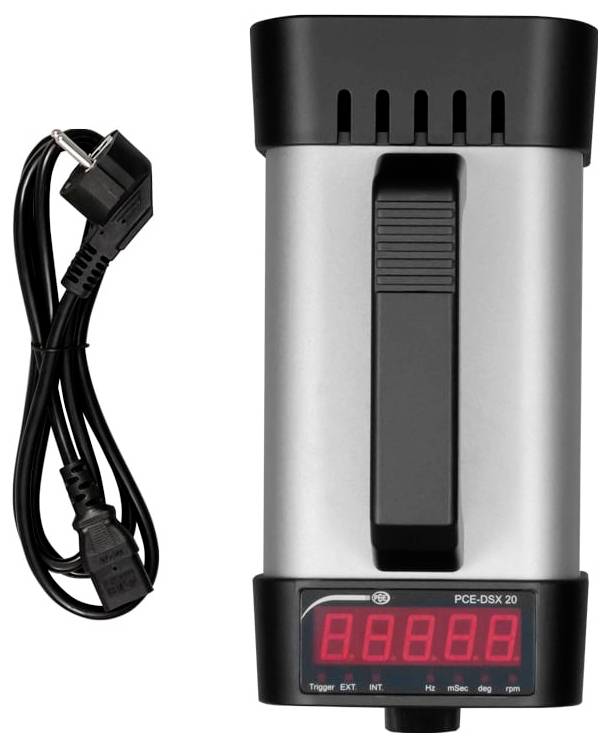

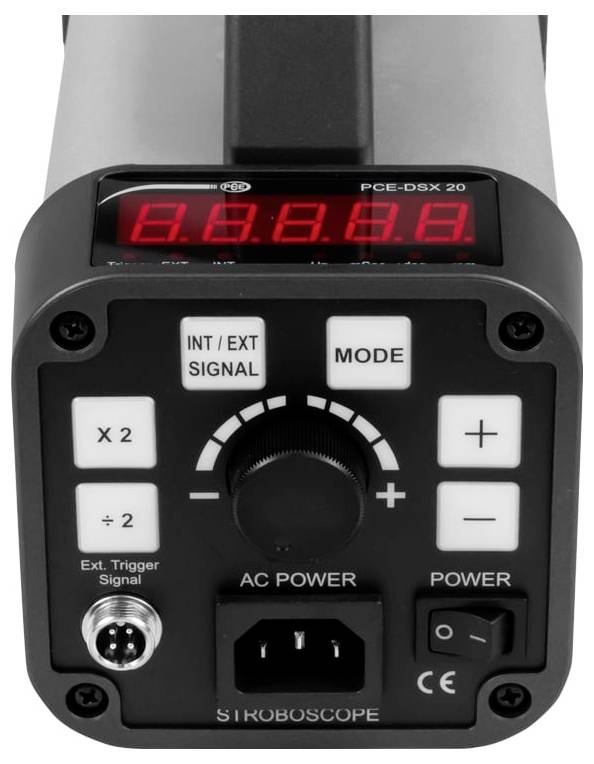

Zariadenie má aj spúšťací vstup, ktorý umožňuje externé spúšťanie alebo synchronizáciu. Napájacie napätie je zabezpečené cez napájací kábel. Polovičnú alebo dvojnásobnú rýchlosť je možné zvoliť pomocou klávesnice.
Oblasti použitia
Tento digitálny stroboskop je ideálnym nástrojom pre servisných technikov a pracovníkov údržby priemyselných systémov a strojov. Skontrolujte rýchlosť, synchronizáciu alebo zviditeľnite chyby, ktoré ani voľným okom nevidíte – vizuálne zastavte procesy.
Stroboskop sa rokmi osvedčil v mnohých priemyselných procesoch, ale aj vo výskume a vývoji:
o plniacich systémoch a etiketovacích strojoch pivovarov a výrobcov minerálnych vôd

na papierenských a tlačiarenských strojoch: Digitálny stroboskop sa používa na detekciu registra pri rýchlostiach nad 60 m/min. Web sa pred navinutím prezerá digitálnym stroboskopom. Digitálny stroboskop možno použiť na vizuálne viditeľné najmenšie chyby procesu, ako sú pulzácie. Nasledujúci obrázok bol urobený na fourdrinierovom drôte papierenského stroja. Všetky pásy a prísavky pod sitom bežiacim pozdĺž týchto pásikov fungovali perfektne, až na jeden. Vizuálne to samozrejme nebolo vidieť. Pomocou digitálneho stroboskopu bol zdroj chyby identifikovaný podľa veľmi jemných značiek na hotovom papieri.

na tkáčskych strojoch v textilných továrňach

v automobilovom priemysle

na rýchlobežných strojoch a motoroch: Digitálny stroboskop slúži predovšetkým na určenie rýchlosti, ako je vidieť na obrázku oproti. Toto sa často používa na kontrolu alebo porovnanie rýchlosti veľkých vysokorýchlostných strojov s údajmi z procesného riadiaceho systému alebo s hodnotou rýchlosti indikovanou na digitálnom displeji, ktorý zvyčajne prichádza elektricky z pohonu. Hriadeľ hriadeľa sa tiež kontroluje na sústrednosť. Vďaka tomu je digitálny stroboskop optimálnym nástrojom na kontrolu motorov, hriadeľov, hnacích remeňov, valcov... čohokoľvek, čo sa počas prevádzky otáča.

o ventilačných systémoch v klimatizačnom priemysle

o systémoch valcovania pásov v oceliarskom priemysle

Digitálny stroboskop je ideálnym nástrojom všade tam, kde sa používajú rotačné diely alebo vo veľkoobjemových výrobných procesoch.

Rady na predchádzanie nehodám pri používaní digitálneho stroboskopu:
Všetky objekty, ktoré sú vizuálne zastavené pomocou digitálneho stroboskopu, sa pohybujú vysokou rýchlosťou. Preto vždy dodržiavajte bezpečnú vzdialenosť a nedotýkajte sa testovaného objektu.

Všeobecné informácie o používaní digitálnych stroboskopov
Obrázky vpravo ukazujú, ako správne používať digitálny stroboskop, aby ste vytvorili správne hodnoty alebo optimálny statický obraz alebo čo je príčinou napríklad dvojnásobná rýchlosť (namiesto 110/min je to 220/min. ). Vo všeobecnosti platí správny postup, samozrejme, aj keď sa zaoberáme len príkladom pohonu a hnacieho hriadeľa.“ Pri skúmaní len jedného remeňového pohonu je ľahké dosiahnuť vizuálne zastavenie (vždy sa nájde nejaké výrazné miesto, na ktoré sa dá digitálny stroboskop nastaviť). Pri prezeraní niekoľkých klinových remeňov digitálnym stroboskopom by ste mali, ak je to možné, napr. keď je stroj mimo prevádzky kvôli oprave alebo údržbe, vyznačiť kriedou referenčnú čiaru kolmo na smer chodu cez všetky remene.

Príklad merania na hriadeli:
Ak je hriadeľ s obežným kolesom dobre alebo optimálne vycentrovaný, merajte skutočné otáčky vždy, keď je vizuálne v pokoji. Ak má však obežné koleso axiálne hádzanie alebo nevyváženosť, nameriate napríklad digitálnym stroboskopom dvojnásobnú rýchlosť. Táto skutočnosť často vedie k nesprávnym hodnoteniam pri prevádzke na mieste.

Tento text bol preložený strojovo.
