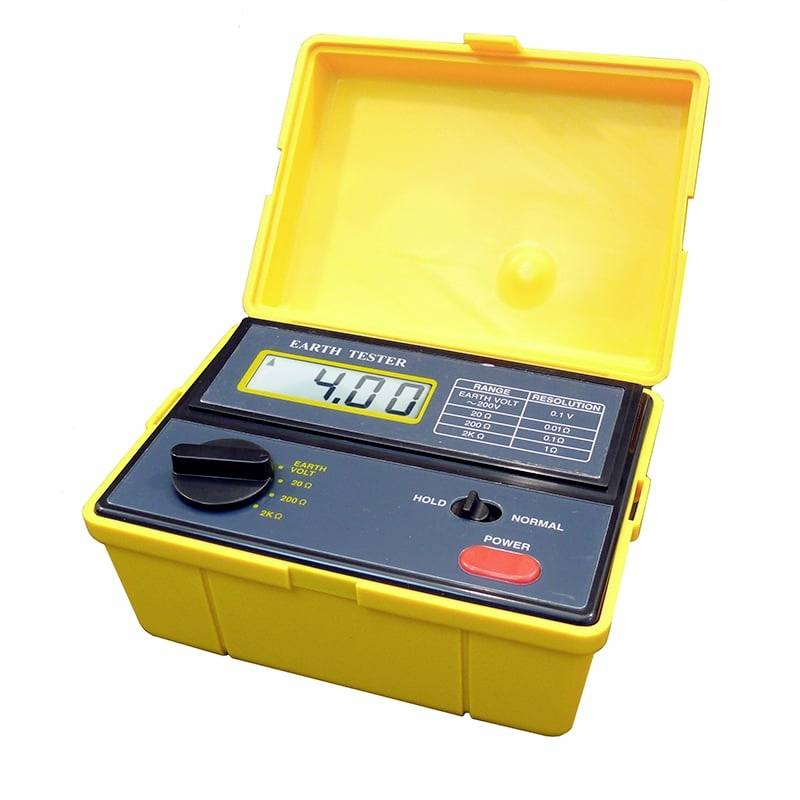

PCE Instruments PCE-ET 3000 tester uzemnenia

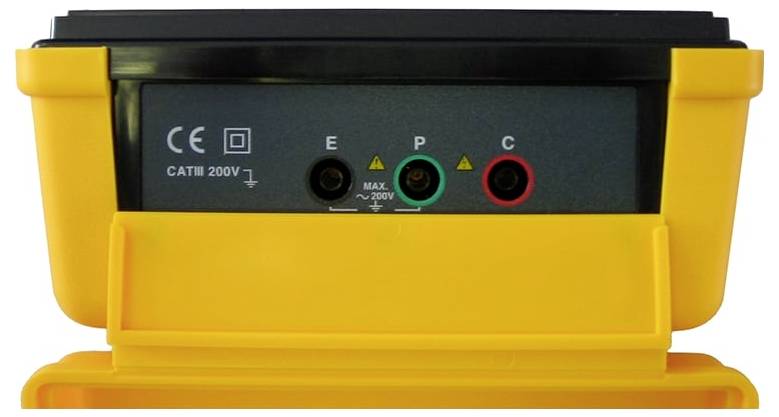

Prístroj na meranie uzemnenia (uzemňovací odpor / zemné napätie) na testovanie uzemnenia napr. uzemnenia domu a budovy. Prístroj na meranie uzemnenia má utesnený kryt a je navrhnutý pre bezpečnostné prvky požadované profesionálnym servisom v teréne podľa VDE 0413. Uzemňovač je vhodný najmä na meranie jednotlivých uzemňovacích elektród a bleskozvodov, ako aj menších uzemňovacích systémov, ako aj na meranie odporu vedenia a kontinuity vodičov a spojok alebo komponentov. Najmodernejšie obvody znižujú účinky zemného napätia a zemného odporu okolitých uzemňovacích elektród na minimum. Kalibrácia prístroja na meranie uzemnenia pomocou priložených testovacích káblov zabraňuje zhoršeniu presnosti. Testovacia frekvencia 820 Hz zabraňuje vplyvu bludných prúdov od sieťových frekvencií a ich harmonických. Merací prístroj má tiež zabudovaný filter na potlačenie rušivých signálov. Uzemňovací nôž je vždy dodávaný z výroby kalibrovaný. Ako voliteľné príslušenstvo je možné merací prístroj aj laboratórne kalibrovať a vybaviť certifikátom ISO. Odklopením žltého ochranného krytu uzemňovacieho meracieho prístroja (dozadu) bude viditeľná spojovacia lišta pre pripojovacie káble. „E“ pre čierny, „P“ pre zelený a „C“ pre červený pripojovací kábel pre uzemňovacie kolíky. Zariadenie má dvojitý odtok. Priradenie pripojenia (v závislosti od typu meracej funkcie (uzemňovací odpor / zemné napätie) nájdete v návode na obsluhu (pozri vyššie). Vykonanie merania uzemnenia Zariadenie na meranie uzemnenia sa pomocou testovacích káblov pripojí ku kolíkom zasunutým do zeme. Aby bolo možné vykonať veľmi presné merania pomocou uzemňovača, zem by mala byť vlhká alebo navlhčená. Uzemňovacie kolíky musia byť v zemi rozmiestnené v priamej línii (najskôr pripojte čierny uzemňovací vodič, potom zelený vodič pre jednu uzemňovaciu tyč a potom červený vodič pre druhú uzemňovaciu tyč ku kolíkom). Potom je možné uviesť do prevádzky meracie zariadenie uzemnenia a skontrolovať uzemnenie domu. Ďalej je možné uzemňovač použiť aj vo vnútri domu, napríklad na kontrolu pripojenia a kvality vodovodných potrubí k zemi domu. Prístroj na meranie uzemnenia bol vyrobený podľa IEC 1010-1 a spĺňa bezpečnostné predpisy pre elektronické testovacie zariadenia (CAT III).

Tento text bol preložený strojovo.
